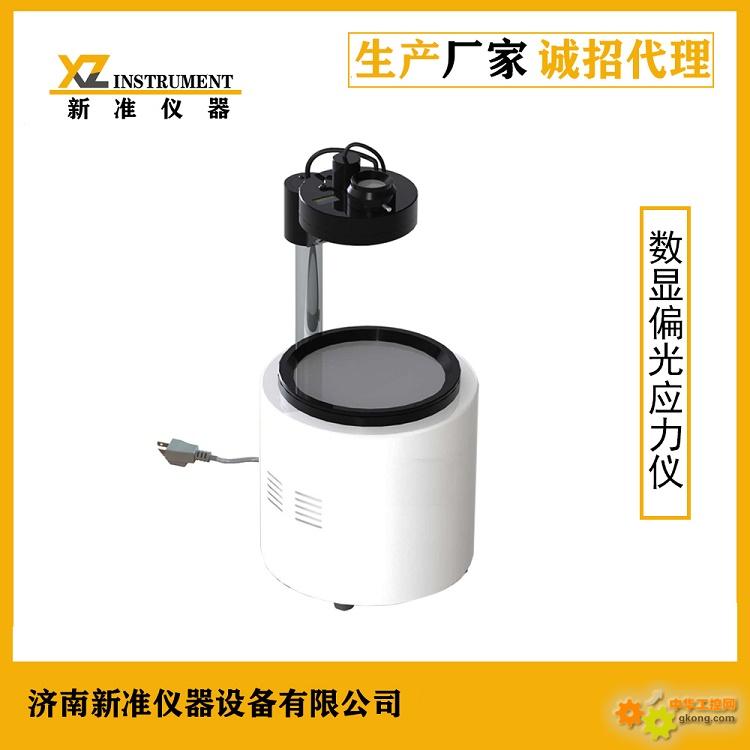

YLY-01適合制藥企業、玻璃制品廠、實驗室作測量光學玻璃、玻璃制品及其它光學材料的應力值。
測試原理：
YLY-01應用偏振光干涉原理檢查玻璃內應力或晶體雙折射效應的儀器。由于儀器備有靈敏色片，并應用1／4波片補償方 法，因此本儀器不僅可以根據偏振場中的干涉色序，定性或半定量的測量玻璃的內應力，還可以準確定量的測量出玻璃內應力數值。
測試方法
供試品應為退火后未經其它試驗的產品，須預先在實驗室內溫度條件下放置30分鐘以上，測定時應戴手套，避免用手直接接觸供試品。
無色供試品的檢驗
1.無色供試品底部的檢驗：將四分之一波片置入視場，調整偏光應力儀零點，使之呈暗視場。
2.把供試品放入視場，從口部觀察底部，這時視場中會出現暗十字，如果供試品應力小，則這個暗十字便會模糊不清。旋轉檢偏鏡，使暗十字分離成兩個沿相反方向移動的圓弧，隨著暗區的外移，在圓弧的凹側便出現藍灰色，凸側便出現褐色。如測定某選定點的應力值，則旋轉檢偏鏡直至該點藍灰色剛好被褐色取代為止。繞軸線旋轉供試品，找出最大應力點，旋轉檢偏鏡，直至藍灰色被褐色取代，記錄此時的檢偏鏡旋轉角度，并測量該點的厚度。
3.無色供試品側壁的檢驗：將四分之一波片置入視場，調整偏光應力儀零點，使之呈暗視場。把供試品放入視場中，使供試品的軸線與偏振平面成45º，這時側壁上出現亮暗不同的區域。旋轉檢偏鏡直至側壁上暗區聚會，剛好完全取代亮區為止。繞軸線旋轉供試品，借以確定最大應力區。記錄測得最大應力區的檢偏鏡放置角度，并用壁厚測厚儀分別測量兩側壁原的厚度(記錄兩側壁壁厚之和)。
技術指標
儀器示值：0.1毫微米
偏振場直徑：150毫米
測量精度：1~10級（符合GB4545-84）
檢偏振片度盤格值：7.5゜（對應應力等級）
起偏鏡至檢偏鏡間可調范圍：280mm(毫米)
檢偏振片旋轉角度：360°
光場的光亮度：不少于800勒克司
外形尺寸：220mm×370mm×480mm(長寬高)
重量：5Kg
標 準
JJG196-2006《常用玻璃量具檢定規程》
GB/T4545 《玻璃瓶罐內應力檢驗方法》
GB/T12415 《藥用玻璃容器內應力檢驗方法》
YBB00032005-2005 《鈉鈣玻璃輸液瓶》
YBB00332002-2015 《低硼硅玻璃安瓿》
標準配置：主機、電源線
