1.1 產品簡介
SM700-B智能多路轉換器是采用ARM微處理器、專用芯片，并結合大量的實踐經驗所研發的產品。它按照工業產品要求進行設計，具有高可靠性及穩定性的特點。智能轉換器配有3路標準RS485或者RS232接口。
由于SM700轉換器是專為工業集成設計的，在溫度范圍、震動、電磁兼容性和接口多樣性等方面均采用特殊設計，保證了惡劣環境下的穩定工作，為您的設備提供了高質量保證。
1.2 產品性能
● 具有一路RS485或者RS232接口，轉換成3路RS485或者RS232接口
● 支持多臺采集器或PC機
● 支持MODBUS RTU及任意協議
1.3 主要參數
● 外殼尺寸：長103 mm × 寬71 mm × 高43 mm。
● 工作環境溫度：-20℃～+80℃。
● 相對濕度：10%～80%。
● 電源輸入電壓：DC 12～24V，電源的波紋不得大于200mA，電源需提供100mA。

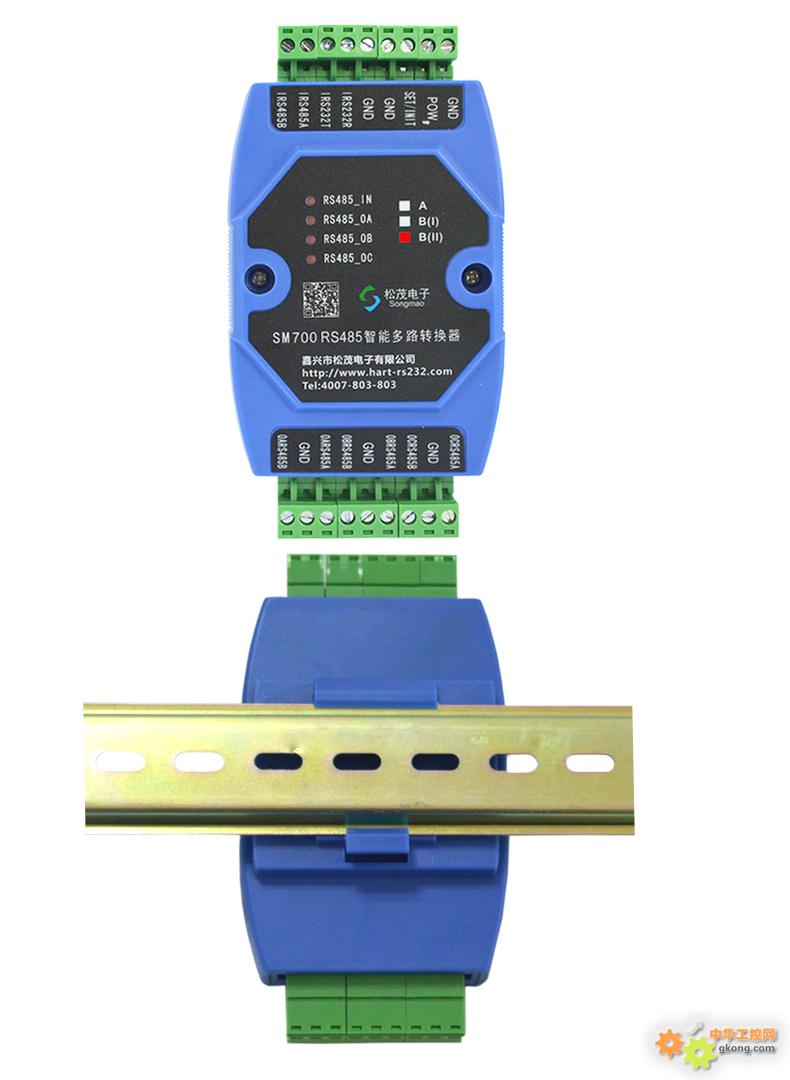

2.5端口介紹
● IRS485A、IRS485B：RS485通訊輸入接口，依據不同需求，參照連接圖連接儀表設備，實現轉換器與設備之間的數據傳輸。
● IRS232TA、IRS232R、GND：RS232通訊輸入接口，依據不同需求，參照連接圖連接儀器設備，實現轉換器與設備之間的數據傳輸。
● SET/INIT、GDN：用于參數配置，若進行參數初始化，則先短接該兩個端口再通電源；若進行參數設置，則先通電源再短接該兩個端口。
● POW、GDN：直流電源供電，電源線正負極（+、-）分別接在對應的（POW、GND）端子上。
● ORS485A、ORS485B、GND,連接3個不同的系統RTU采集器。
2.6指示燈說明
● RS485-IN指示燈：RS485或RS232儀表通訊指示。
● RS485-OA指示燈：RS485A通訊指示。
● RS485-OB指示燈：RS485B通訊指示。
● RS485-OC指示燈：RS485C通訊指示。

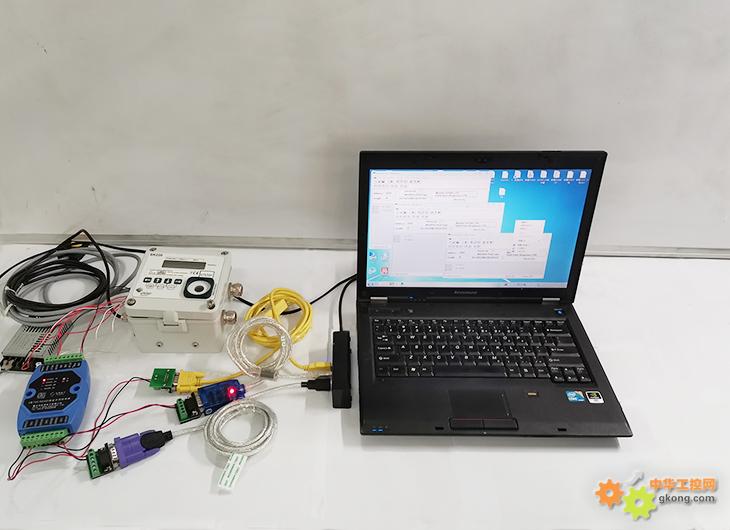

485轉三路485多路轉換器通訊應用
