RPC2314集成8路熱敏電阻輸入通道，用于檢測熱敏電阻阻值信號。為保證測量精度，要求該熱敏電阻（NTC）的R25℃為10K。輸入精度為0.2%FS。
-
產品性能
- 通道數量：8路
- 輸入類型：熱敏電阻（NTC），R25℃為10K，B值可選
- 輸入精度：0.2%FS@25℃（電壓）（FS表示滿量程，@25℃表示在25℃）
- 溫度分辨率： 0.1℃
- 采樣刷新時間：100ms（全通道）
- 差模抑制比： 優于60dB@50HZ
- 溫度漂移： ±100ppm/℃
- 隔離耐壓： 現場與系統500VDC
① 模塊端子：A+、A-為第一組熱敏電阻（NTC）輸入端子，將NTC的一端連接到A+，另一端連接到A-即可，其余各組與上述相同；
② 指示燈：通道指示燈亮表示對應通道工作正常，滅表示模塊沒有通電或?qū)?yīng)通道工作異常，RUN、ERR分別用于顯示模塊運行、故障情況。
注：RPC2000系列PLC端子均為可插拔。
輸入信號A/D對應關系如下：

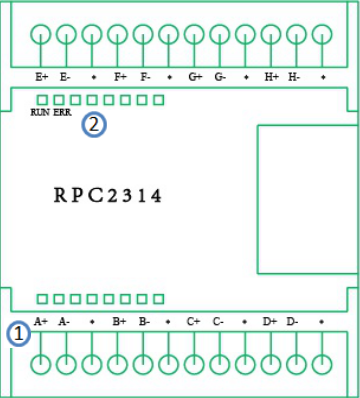

圖1 RPC2314模塊圖
