RPC2223集成16路繼電器輸出通道,數(shù)字量輸出信號的額定電壓為24VDC或220VAC,采用繼電器隔離方式。
產品性能
- 通道數(shù)量:16路
- 輸出類型:繼電器
- 輸出信號:額定電壓24VDC或24~230VAC
- 允許范圍 5~30VDC或5~250VAC
- 公共端輸出電流總和:<5A
- 輸出觸點容量: 2A,阻性負載
- 通態(tài)觸點阻抗: <0.2Ω
- 隔離方式: 繼電器隔離
- 線圈與觸點間隔離電壓:3000VAC,1分鐘,漏電流1mA
- 觸點間隔離電壓: 750VAC, 1分鐘,漏電流1mA
- 隔離電阻(最小): 觸點間或線圈與觸點間均為100MΩ(500VDC時)
- 開關延時: <10ms
- 觸點開關頻率: Max 1Hz
- 繼電器機械壽命: 無負載時,可達10,000,000次以上
- 額定阻性2A負載時,可達100,000次以上



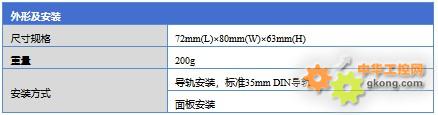

① 模塊端子:由電源驅動端1L、2L、3L、4L及輸出點Q構成,1L為Q0.0~Q0.3的電源驅動端,2L為Q0.4~Q0.7的電源驅動端,3L為Q1.0~Q1.3的電源驅動端,4L為Q1.4~Q1.7的電源驅動端,“*”表示此通道無實際物理連接;
② 指示燈:亮對應通道輸出信號為1,滅對應通道輸出信號為0。
注:RPC2000系列PLC端子均為可插拔。

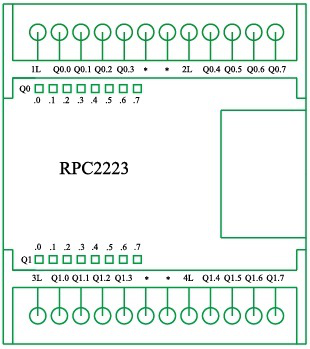

圖1 RPC2223模塊圖
