RPC2311集成4路熱電偶輸入通道，用于檢測浮地?zé)犭娕夹盘柣?80～80mV電壓信號。輸入精度為0.2%FS。
- 產品性能
- 通道數量：4路
- 輸入類型：J、K、T、N、E、R、S、B型浮地?zé)犭娕迹?80～80mV
- 輸入精度：0.2%FS@25℃（電壓）（FS表示滿量程，@25℃表示在25℃）
- 溫度分辨率： 0.5℃
- 采樣刷新時間：20ms（全通道）
- 差模抑制比： 優于70dB@50Hz
- 溫度漂移：±50ppm/℃
- 冷端誤差：±2℃
- 冷端補償：支持（需考慮模塊內與機柜內溫度差值，再通過軟件修正）
- 斷線檢測：支持

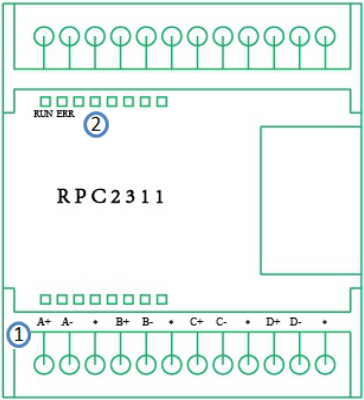

① 模塊端子： A+、A-為第一組熱電偶輸入端子，熱電偶的兩端分別連接到A+、A-即可，其余各組與上述相同，“*”表示此通道無實際物理連接；
② 指示燈：通道指示燈亮表示對應通道工作正常，滅表示模塊沒有通電或?qū)?yīng)通道工作異常，RUN、ERR分別用于顯示模塊運行、故障情況。
注：RPC2000系列PLC端子均為可插拔。
- 輸入信號A/D對應關系如下：
圖1 RPC2311模塊圖
