RPC2211集成16路數字量輸入通道，數字量輸入信號的額定電壓為24VDC，采用光電隔離方式。
產品性能
通道數量：16路
輸入類型：漏型/源型
輸入信號：額定電壓24VDC
允許范圍： 0～30VDC
輸入ON信號：15～30VDC，允許最小電流3mA
輸入OFF信號：0～5VDC，允許最大電流1mA
輸入延時： <1ms（額定輸入電壓時）
隔離方式：光電隔離
隔離耐壓： 1000VDC

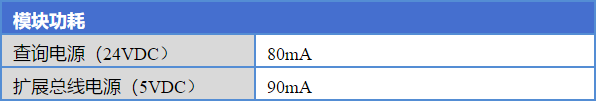

功耗說明

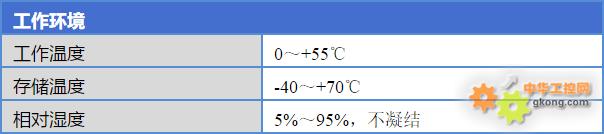

工作環境

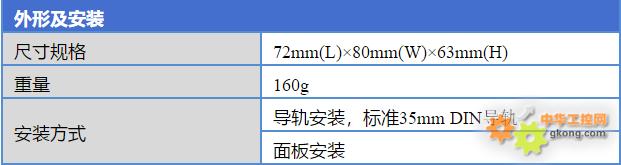

安裝尺寸
主要接口及端子定義
① 模塊端子：由公共端1M、2M、3M、4M及輸入點I構成，1M為I0.0~I0.3的公共端，2M為I0.4~I0.7的公共端，3M為I1.0~I1.3的公共端，4M為I1.4~I1.7的公共端，可采用源型/漏型接法，“*”表示此通道無實際物理連接；
② 指示燈：亮對應通道輸入信號為1，滅對應通道輸入信號為0。
注：RPC2000系列PLC端子均為可插拔。

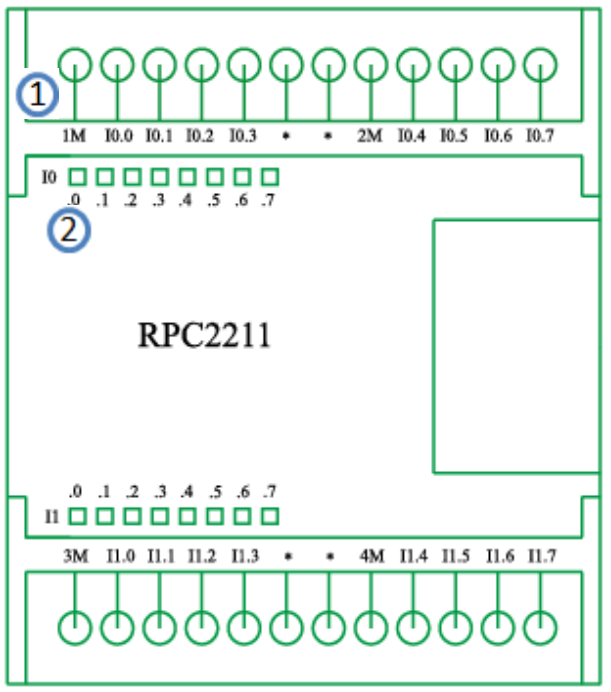

圖1 RPC2211模塊圖
