RPC2220集成8路晶體管輸出通道，數字量輸出信號的額定電壓為24VDC，采用光電隔離方式。
產品性能
通道數量：8路
輸出類型：晶體管
輸出信號：額定電壓24VDC
允許范圍 20.4VDC～28.8VDC
單點最大輸出電流：1A
最大漏電流： 1mA
公共端輸出電流總和： <4A
浪涌電流：<8A，100ms
通態觸點阻抗：<0.2Ω
短路保護：外部提供
輸出開關延時：<1ms
隔離方式：光電隔離
隔離耐壓：1000VDC
功耗說明

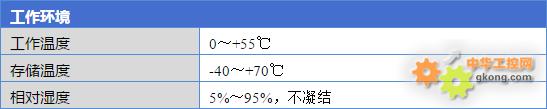

工作環境
安裝尺寸
主要接口及端子定義
① 模塊端子：由電源驅動端1L-、1L+、2L-、2L+及輸出點Q構成，1L-、1L+為Q0.0~Q0.3的電源驅動端，2L-、2L+為Q0.4~Q0.7的電源驅動端；
② 指示燈：亮對應通道輸出信號為1，滅對應通道輸出信號為0。
注：RPC2000系列PLC端子均為可插拔。

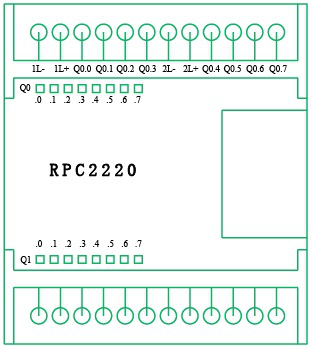

圖1 RPC2220模塊圖
