運算速度達到業內最高標準0.06μs（布爾量運算指令）。RPC2106本體自帶14路24VDC輸入通道及10路繼電器輸出通道，額定工作電壓為24VDC，支持光電隔離，16位計數器不限點數。
最多可擴展10個模塊，本體通訊提供1個RS232和1個RS485。
產品性能
-
本體I/O： 14路24VDC輸入及10路晶體管輸出
-
擴展能力： 最多可擴展10個模塊
-
存儲容量： 程序區120K字節；數據N區10K字節，M區5K字節；掉電保持區2K字節
-
定時器： 硬件定時 1個，0.1ms～500ms，軟件定時不限點（最小單位1ms）
-
計數器： 16位，不限點
-
運算速度： 0.06μs（布爾量運算指令）
-
中斷輸入： 4點
-
通訊接口： 1個RS232，1個RS485
-
通訊協議： MODBUS RTU協議，自由協議

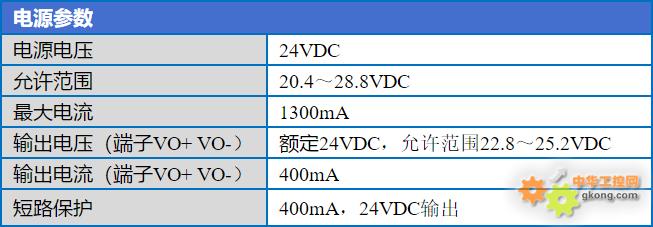

電源參數

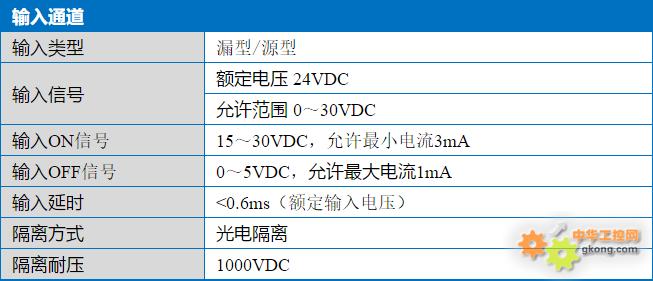

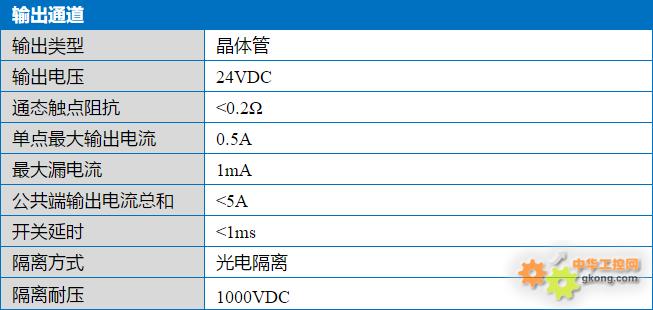

輸入與輸出

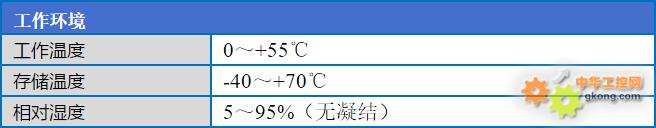

工作環境

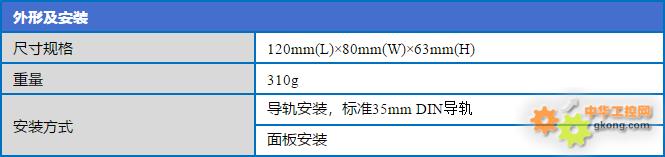

安裝尺寸

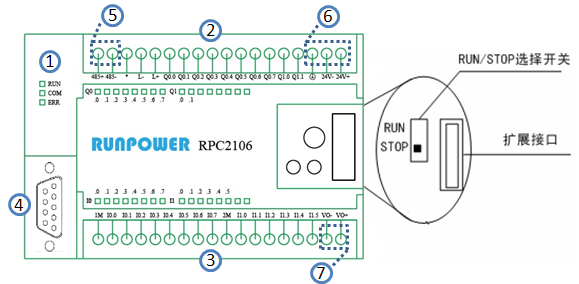

主要接口及端子定義
① 指示燈：RUN、COM、ERR分別用于顯示模塊運行、通訊、故障情況，I、Q分別用于指示各通道輸入、輸出狀態；
② 模塊輸出端子：由電源驅動端L-、L+及輸出點Q構成，“*”表示此通道無實際物理連接，端子為晶體管輸出；
③ 模塊輸入端子：由公共端1M、2M及輸入點I構成，可采用源型/漏型接法；
④ RS232通訊接口：此接口可用于程序下載，與觸摸屏、上位機通訊等，支持MODBUS RTU/自由協議；
⑤ RS485通訊接口：此接口可用來與觸摸屏、上位機、第三方儀表等通訊，支持MODBUS RTU/自由協議；
⑥ 模塊供電電源：24V+、24V-、
分別為24VDC電源的正、負、保護地接線端子；
⑦ 模塊外供24VDC電源：VO＋、VO－分別為24VDC的正、負接線端子。
注：RPC2000系列PLC端子均為可插拔。
RPC2106模塊圖
