多路4-20ma模擬量輸出轉換器 MODBUS-RTU
1.1 產品簡介
SM700-D轉換器是集成HART協議與RS485通訊、多路電流輸出于一體的高科技產品。它以高檔ARM單片機為核心，由接口芯片、硬件看門狗電路等組成，并且嵌入通信模塊及HART調制解調芯片，具有性能穩定、性價比高等特點。
SM700-D轉換器結構設計完全符合工業標準，在溫度范圍、震動、電磁兼容性和接口多樣性等方面均采用特殊設計，保證了惡劣環境下的穩定工作，為您的設備提供了高質量保證。
多路4-20ma模擬量輸出轉換器 MODBUS-RTU
1.2 產品性能
● 配有RS485通訊接口，可以進行參數配置。
● 采用工業通用外殼，直接安裝在儀表上。
● 采用專用配置軟件，可以與RS485智能儀表進行數據通訊。
● 對RS485儀表變量進行電流變送輸出。
● 支持標準的MODBUS 協議。
● 支持單臺RS485儀表。
● 支持多種特殊RS485智能儀表。
多路4-20ma模擬量輸出轉換器 MODBUS-RTU
1.3 主要參數
● 外殼尺寸：長82 mm × 寬69 mm × 高113 mm。
● 工作環境溫度：-20℃～+80℃。
● 儲存溫度：-25℃～+80℃。
● 電源輸入電壓：DC 12～24V。
● HART協議采樣電阻為：250Ω。

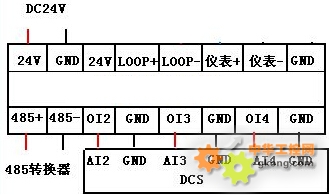

1.4接線圖
