概要

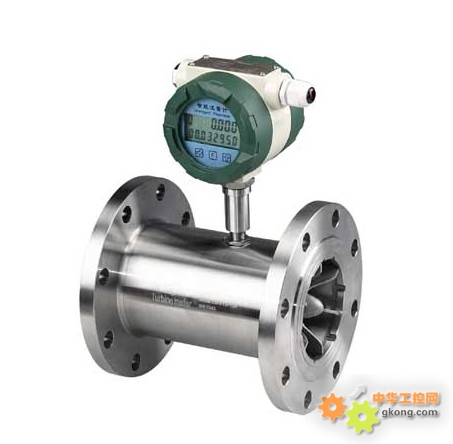

LWG型渦輪流量計與接收電脈沖信號的顯示儀表組成渦輪流量計，用來測量封閉管道中低粘度流體(液體或氣體）的體積流量和總量，在石油、化工、冶金、航空和科研等部門獲得廣泛應用。
傳感器由渦輪傳感組件和放大器組成，二者組裝在一起的結構為一體式：能測量正反流量的結構為雙向式；帶插入桿能安裝在大口徑管道中測流體流量的結構為插入式。
傳感器的工作基于力矩平衡原理。當流體流經傳感器時，推動葉輪轉動，當流量一定時，動力矩和阻力矩平衡，葉輪轉速保持一定。導磁的葉輪上均勻分布的葉片隨葉輪轉動，從而周期性地改變檢測器(線圈)磁場的磁阻，檢測器產生電脈沖信號，經放大器放大后輸出。輸出電脈沖頻率與葉輪轉速成正比，葉輪轉速與流呈成正比，所以輸出電脈沖頻率與流過傳感器的流量成正比，轉換后的4-20mA模擬信號也與流量成正比。
主要參數：
脈沖輸出，線性特征
精確度高，反應靈敏
測量流量范圍寬
信號輸出：
脈沖輸出(+12- +24VDC供電、三線制）
脈沖輸出(+24VDC供電、二線制）
4 - 20mADC模擬流量信號輸出
防爆類別:d II BT3, ib IICT3
結構簡單，安裝、使用、維護方便
可成套供應過濾器、消氣器和整直(流)器
可提供安裝用配對副法蘭一對(2只）
渦輪流量計類別
（1）插入式渦輪流量計（2）氣體渦輪流量計（3）智能渦輪流量計（4）液體渦輪流量計
（5）卡箍式液體渦輪流量計（6）防腐型渦輪流量計(7) 高壓型渦輪流量計
（8）高精度渦輪流量計
用途
渦輪流量傳感器與顯示儀表配套組成。傳感器具有精度高，重復性好，壽命長，操作簡單等特點�？蓮V泛應用于石油，化工，冶金，造紙等行業測量液體的體積瞬時流量和體積總量。
渦輪流量計是速度式流量計中的主要種類，當被測流體流過渦輪流量計傳感器時，在流體的作用下，葉輪受力旋轉，其轉速與管道平均流速成正比，同時，葉片周期性地切割電磁鐵產生的磁力線，改變線圈的磁通量，根據電磁感應原理，在線圈內將感應出脈動的電勢信號，即電脈沖信號，此電脈動信號的頻率與被測流體的流量成正比。
特點
1.壓力損失小。
2.具有較高的抗電磁干擾和抗震動能力，性能可靠工作壽命長。
3.采用先進的超低功耗單片微機技術，整機功能強，功耗低，性能優越。具有非線性精度補償功能的智能流量顯示器。修正公式精度優于±0.02%。
4. 儀表系數可由按鍵在線設置，并可顯示在液晶屏上，液晶屏直觀清晰，可靠性高。
5.采用EEPROM對累積流量、儀表系數進行掉電保護。保護時間大于10年。
