一、 產品性能
● 兩路模擬量采樣接口，12位高精度A/D同時采樣功能。
● 一路HART接口。
● 一路脈沖數據采集接口。
● 一路RS485接口,專用于RS485儀器儀表通訊。
● 一路RS232接口，用于通訊測試。
● 可組態采集數據的參數及量程、零點等。
● 具有斷電記憶功能，斷電后不需要重新設置參數。
二、 主要參數
● 安裝尺寸：長160 mm × 寬100 mm × 高50 mm。
● 工作環境溫度：-20℃ ∽ +85℃。
● 儲存溫度：-40℃ ∽ +85℃。

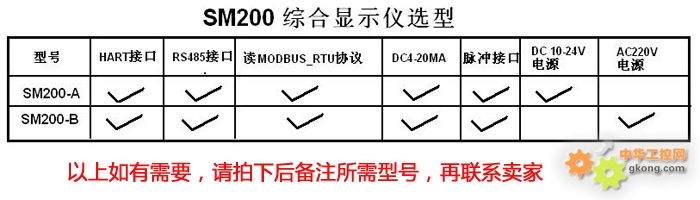

● 型號SM200-A電源輸入電壓：DC 9 ∽24 V。
● 型號SM200-B電源輸入電壓：AC 100 ∽ 240V。
● 模擬量輸入阻抗為：250Ω，可以采集DC 4∽20mA，DC 0∽5V直流信號。
● HART協議采樣電阻為250Ω。
三、HART綜合顯示儀硬件簡介

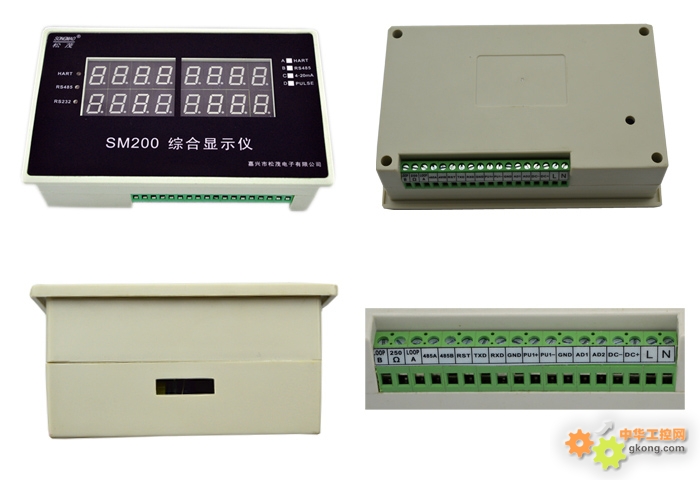

1.SM200綜合顯示儀指示燈說明
HART 指示燈: 指示SM200 綜合顯示儀與HART儀表通訊指示。
RS485 指示燈: 指示SM200 綜合顯示儀與RS485儀表通訊指示。
RS232 指示燈: 指示PC機與終端RS232設備與SM200 綜合顯示儀通訊指示。

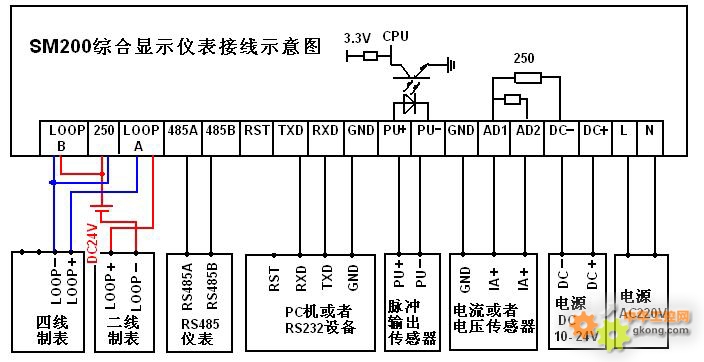

2.SM200綜合顯示儀接線圖
