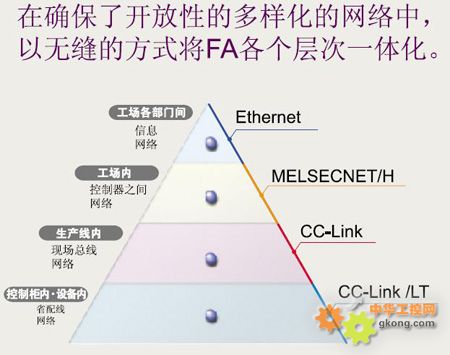

[工廠內]控制器網絡 CC-Link IE Control |
|
基于以太網的整合網絡構想[CC-Link IE],率先推出控制器網絡CC-Link IE Control.開放、無縫的網絡環境，實現高速數據傳輸與信息處理，如控制數據，設備維修/保養/設定信息等。 |
|
●1Gbps高速通信
●每個網絡的最大鏈接數
鏈接繼電器（LB）:32768位
鏈接寄存器（LW）:131072字
鏈接輸入/輸出（LX,LY）:各8192位
●每個網絡的最大鏈接臺數：最大120臺 |
|
|
|
[生產線內]現場網絡 CC-Link IE Field |
|
1Gbps千兆實時傳輸協議，適合要求遠程I/O控制延時小的場合。控制數據、設備管理信息等都可以快捷通信。 |
|
●1Gbps高速通信
●每個網絡的最大鏈接數
遠程輸入/輸出（RX,RY）:各16384位
遠程寄存器（RWw）:8192字（RWr）:8192字 |
|
|
|
[生產線內]現場網絡 CC-Link |
|
能同時進行控制和信息處理的高速現場網絡。具有高速、穩定的I/O響應，和擴展自由度等特點。以其優異的性能獲得SEMI論證。作為源于日本，已成為世界標準的開放現場網絡，CC-Link得到了眾多用戶的認同，獲得了廣泛的應用 |
|
●最高10Mbps高速通信
●遠程輸入/輸出（RX,RY）:各8192位
遠程寄存器（RWw）:2048字（RWr）:2048字（使用CC-Link Ver2.0時）
●對應多廠商的產品 |
|
|
|
[控制柜、設備內]省配線網絡 CC-Link/LT |
|
控制柜、設備內配線將工程從復雜的配線、誤接線中解放出來。繼承了CC-Link的開放性、高速度、強抗干擾性同時，還具有設定簡單、施工簡單等特點，大幅度減少了用戶的配線工作量。 |
|
●專用的連接器，使施工更簡單
●通過點數模式（4點、8點、16點）設置，有效利用I/O點數
●16點模式下最大鏈接點數1024點 |
|
|
|
[工廠部門間]信息層 Ethernet |
|
頂層網絡使用以太網，通過收集和管理各種各樣的生產信息，來實現高效化的生產 |
|
|
|
[工廠內]控制器網絡 MELSECNET/H |
|
鏈接制造設備的控制網絡。由于采用了高速度通信與大容量的數據鏈接，所以與機械設備運行及動作有直接關系的數據，可以實現在控制之間的進行實時的通信 |
|
|
|
[生產線內]安全網絡 CC-Link safety |
|
防止生產現場危險發生，構筑安全生產現場的安全網絡。安全網絡具有高的可靠性、大幅度降低配線量、最大10Mbps的高速通信、以及豐富的RAS功能等優點 |
