一、用途用于防止供風管道內空氣的雜質、粉塵進入取壓管線或動壓測量裝置的取壓孔（全壓孔或靜壓孔）中形成堵塞，影響風壓和風量測量。利用這種吹氣測量方法，保持取壓管線和動壓測量裝置取壓孔的清潔和不阻塞，同時將變送器隔離開來以防止過壓。
二、概述WSL/FDCT型測量管線自動定時吹掃裝置是為防止供風管道內的空氣中的雜質、粉塵進入取壓管線或動壓測量裝置的取壓孔（全壓孔或靜壓孔）中，形成堵塞，影響風壓和風量測量精度而設計的。裝置由定時控制器、變送器入口保護閥、壓縮空氣吹掃閥、電動控制閥、氣動控制閥等組成，按一定的時間周期間斷性地對測量管線輸送5～8kgf/cm2壓縮空氣，保持取壓管線和動壓測量裝置取壓孔的清潔和不阻塞，同時將變送器隔離開來以防止過壓。
在風壓測量的許多場合，一般多采用所謂的防堵器，這是最經濟、最簡單的方法。但對于粉塵多、有一定濕度的氣體，其防堵性能就差多了，而且它對于管線內由于露點造成的堵塞或不暢，是無能為力的。而在這些場合，必須采用自動吹掃裝置。
特別是有一些采取插入式測量風量的裝置，如皮托管、靠背管、均速管、雙文丘里管等，由于其動壓取壓口在風管道內部，其全壓口正對流體，背壓孔背對流向，二者都易被堵塞。尤其當外部取壓管密封不好時，堵塞得更快。因此，根據空氣潔凈度的程度定期吹掃外部取壓管線和測速裝置的兩個取壓孔，對于保證準確測量是必不可少的。

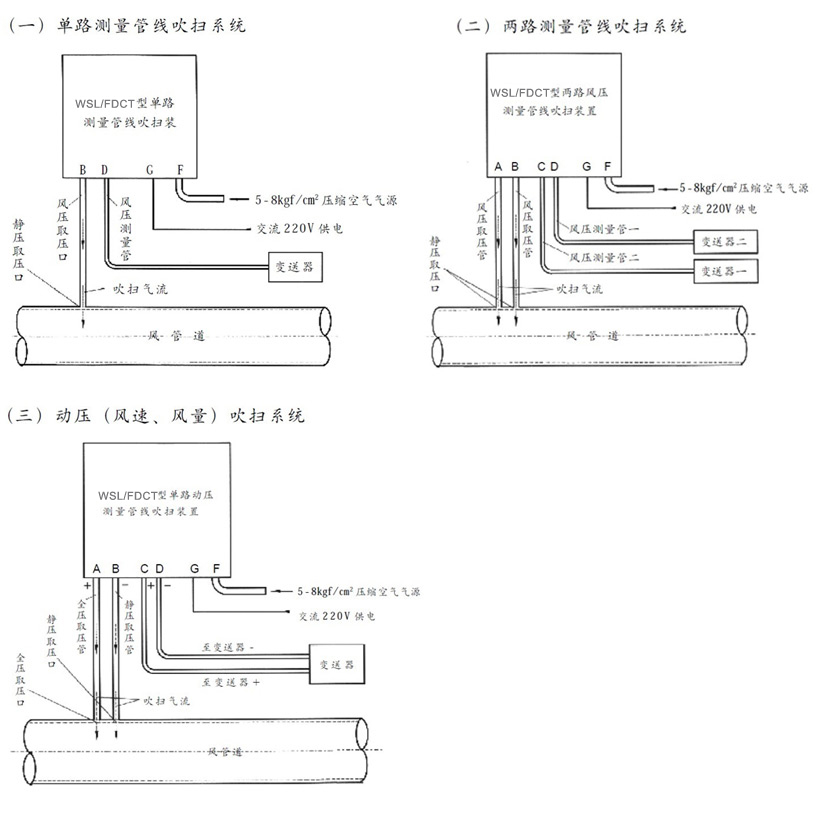

三、吹掃系統示意圖
四、工作原理
定時器在設定的時間段內將變送器與測量管線阻斷，同時給計算機 DCS 采樣系統發出一個即將開始吹掃的開關信號，DCS 采樣系統暫停采樣。然后定時器開啟吹掃閥，將壓縮空氣注入測量管線和測速裝置進行吹掃，使測量管線和測速裝置保持清潔、通暢；同時變送器可在吹掃過程中準確地保留吹掃前最后時刻的輸出值。由定時器可以設定吹掃的間隔和吹掃時間。當吹掃過程結束后，定時器發出已停止吹掃的開關信號，同時自動重新連接變送器，DCS 系統又開始采樣，恢復測量。
