YEJ-101型矩形膜盒壓力表適用于鍋爐通風設備對銅合金不起腐蝕作用的和中性、無爆炸危險的氣體的微壓和負壓進行測量。
YEJ-121型矩形接點膜盒壓力表是適用于鍋爐通風設備對銅合金不起腐蝕作用的和中性、無爆炸危險的氣體的微壓和負壓進行測量并具有雙二位調節（雙線發訊）的作用，以實現位式調節或超限報警作用。
主要技術參數
- 精確度等級：2.5級
- 使用環境條件：-20～60℃（YEJ-121為0～50℃），相對濕度不大于85%，且震動和被測介質的急劇脈動應對儀表正常工作無明顯影響
- 電氣指標：（YEJ-121型）
設定誤差：小于全量程的2.5%
位式輸出接點容量：交流無感負載3A 220V
工作電源： AC220V
消耗電源：小于5W
- 壓力接口：Φ8（配用內徑Φ6軟管）
測量范圍 Meaduring range （Pa）
|
壓力Pressure |
真空Vacuum |
壓力真空（聯程）
Pressure vacuum? (linkage) |
|
0～160 |
-160～0 |
-80～+80 |
|
0～250 |
-250～0 |
-120～+120 |
|
0～400 |
-400～0 |
-200～+200 |
|
0～600 |
-600～0 |
-300～+300 |
|
0～1000 |
-1000～0 |
-500～+500 |
|
0～1600 |
-1600～0 |
-800～+800 |
|
0～2500 |
-2500～0 |
-1200～+1200 |
|
0～4000 |
-4000～0 |
-2000～+2000 |
|
0～6000 |
-6000～0 |
-3000～+3000 |
|
0～10000 |
-10000～0 |
-5000～+5000 |
|
0～16000 |
-16000～0 |
-8000～+8000 |
|
0～25000 |
-25000～0 |
-12000～+12000 |
|
0～40000 |
-40000～0 |
-20000～+20000 |
|
0～60000 |
-60000～0 |
-30000～+30000 |

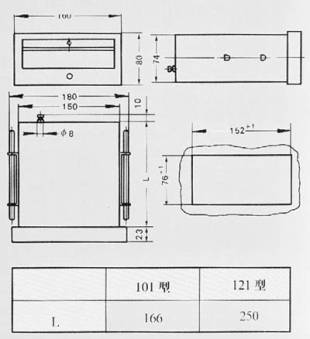

| 外形尺寸（單位：mm） |

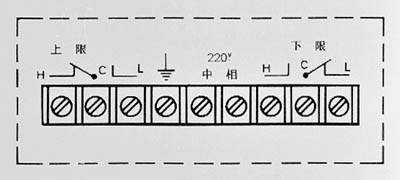

接線端子圖（YEJ-121） |
 |
 |
