采用美國惠普(HCNR200)光電隔離芯片,業界公認高精度,高穩定度,高隔離(隔離5KV)特性,長期驗證,可靠穩定。并且產品在信號輸出和放大方面采用美國德州OP07精密運放,線形關系非常好
多種信號輸出形式(0-5V,0-10V,0-20mA,4-20mA)
直流供電,低功耗:導軌式(也可螺釘)安裝。廣泛應用于各類工業電流/電壓信號的在線監測系統。適用于工業自動化系統,工廠自動化系統,環保系統等。
-----------------產品特征---------------
⊙超小體積:厚度僅38mm;導軌式(也可螺釘)安裝;
⊙直流小信號,交流小信號可選;
⊙輸入信號:0-1000Vdc可選;
⊙輸出信號:0~5V、0~10V、0~20mA、4~20mA等可選;
⊙可靠隔離:隔離耐壓達2500VDC;
⊙工作電源靈活:12V/15V/24VDC;
⊙低功耗設計,綠色環保;
⊙低價格,高性能,高精度,高可靠

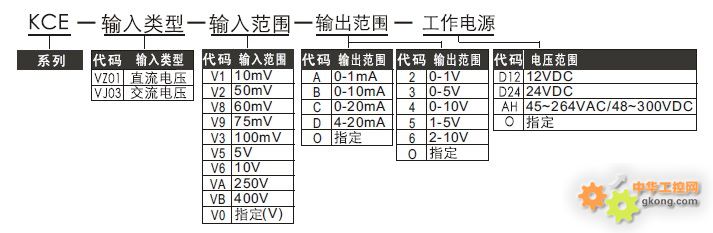

-------------------產品選型--------------------
---------主要指標:---------
⊙端子接線輸入,測量范圍是0-1000VDC信號
⊙輸出精度:0.1級直流
⊙輸出紋波:≤0.5%F.s
⊙零點調整:≤10%F.s
⊙增益調整:≤30%F.S
⊙隔離耐壓:2.5KVDC(1分鐘)
⊙隔離特性:電源/輸入/輸出/外殼
⊙響應時間:≤250ms
⊙工作溫度:0~60℃
⊙相對濕度:20~95%RH(不結露)
⊙庫存溫度:-10~70℃
⊙工作電源:12V,15V,24VDC
--------產品檢測情況:----------
2,直流電壓信號信號檢測,例如:0-100mVdc,1-1000Vdc
-------產品評價:----------------
1,使用方便:5mm接線端子,非常便于用戶安裝和調試
2,過載能力強:可承受大電流沖擊;同時可在高電壓環境下檢測,規避接線式檢測不可回避的弱點。
3,電源適應寬:本產品只需要單電源工作,同時受電源拉偏影響小,決絕傳統(霍爾磁平衡原理)的雙電源工作和受電源拉偏影響大的問題。
4,穩定性高:
①產品采用多種屏蔽措施,非常有效的抑制空間干擾確保檢測精度和穩定性;
②溫度特性好;溫度每變化1℃,輸出漂移量小于400PPM;
③零點特性好:不同于傳統(霍爾磁平衡原理)的原理,使產品具有良好零點特性。
④本產品輸入/輸出/電源/都采取突波抑制措施,使產品達到《IEC61000-4-5(GBT17626.5)》標準的三級抗干擾等級。
5,安全性能高:由于使用非接觸式輸入,使輸入隔離耐壓35KV(非裸線情況)極大的提高產品使用安全性。

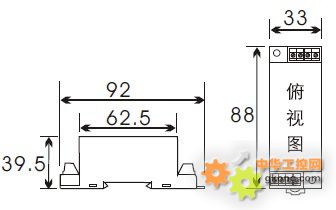

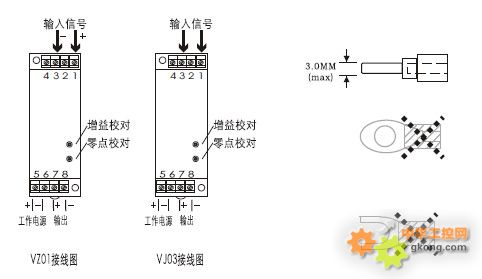

-----------------產品接線圖尺寸圖------------------------
------------行業內工程師定義------------------
直流電壓隔離傳感器,直流電壓隔離變送器,電壓變送器,電流變送器,直流電壓信號轉換器,直流電壓信號放大器,直流電壓信號分配器,直流電壓信號傳感器,電壓信號隔離變送器,電流信號隔離變送器,高頻信號隔離變送器,硅整流變送器,電鍍隔離傳感器,整流機隔離模塊,整流機通訊模塊,整流機用信號隔離器,整流機用信號傳感器,整流機用信號分配器,電鍍專用傳感器
