本系列產品是一款CAN協議型現場總線光纖中繼器,支持基于CAN2.0A/B協議的現場總線:CAN、DeviceNet、CANOoen、SDS、NMEA2000、SAE J1939、SAE J2284等標準總線,獨立雙總線電接口及2個光纖接口,提供冗余雙總線結構及光纖冗余環網功能,為冗余雙網系統提供安全高效的光纖冗余長距離傳輸及中繼功能.深圳市訊記科技有限公司是國內頂級的工業網絡設備提供商.設備采用最新技術,完全核心知識產權,率先推出業內創新功能的產品.
本設備獨具特色的雙電業務和雙光纖接口設計,支持雙網冗余和光纖環網,同時支持點對點,星形,鏈型總線式,環網及混合型網絡結構.長達60km以上的光纖長距離傳輸,突破了電纜系統的距離限制.雙電業務通道邏輯獨立,支持1~2個光/電接口靈活搭配,實現1路光纖接口,1路數據接口;1路光纖接口,2路數據接口;2路光纖接口,2路數據接口;2路光纖接口,2路數據接口的按項目實際需要選擇. Ci-af系列是實現基于標準CAN的通用產品,能兼容其它各類總線,速率由撥碼開關設置,能支持32種常用速率;Ci-df/OF系列是針對DeviceNet、CANOoen 的專用產品,只支持標準要求的全部速率,速率可由由撥碼開關設置(推薦)或者選擇速率自適應設置.
155M雙光接口可更好支持光纖傳輸CAN總線的突出優點:對等傳輸、突發數據、總線仲裁等,同時實現高速率長距離傳輸、電氣及地線隔離、降低干擾等性能.產品為工業級設計、IP30防護等級、波浪紋鋁制加強機殼、35mmDIN導軌安裝、DC(9-36)V寬電源輸入、具備繼電器告警輸出、雙電源冗余和隔離保護等優點。
特點
l 支持邏輯獨立雙CAN總線,包括CAN2.0A和CAN2.0B,32種預定通信速率.
l DeviceNet、CANOoen總線支持速率自適應或者手動設置其全部標準速率.
l 1~2路CAN電口及1~2路155M光纖接口靈活選擇, 支持冗余雙網的光纖環網拓撲.

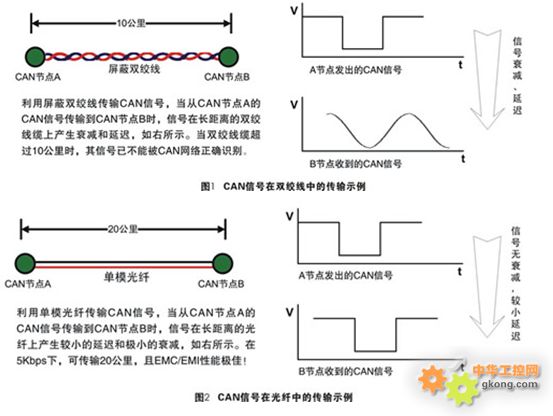

l 60km以上光纖距離, 155Mb/s,高速光接口更好支持突發數據的長距離可靠傳輸.
l 6個雙色LED狀態指示燈,光纖鏈路以及電源故障繼電器輸出告警.
l 電接口4000V的防雷,1.5A過流,600W浪涌保護.工業級設計,EMC測試認證.
l DC9-36V寬冗余雙電源,DC1500V電源隔離,反接保護.
l IP30防護等級,波浪紋鋁制加強機殼,采用標準工業35mm導軌安裝方式.
網絡拓撲結構
網絡組網拓撲結構可以實現以下網絡連接:點對點通訊、鏈型網絡、星型網絡、冗余雙網及光纖環網自愈保護等.
本產品應用靈活,可以組成多種光纖網絡。邏輯獨立雙總線電接口,可實現電接口的備份或者單設備接入雙冗余系統;采用點對點的網絡時可以實現通過光纖連接兩CAN總線的網段;采用雙光口鏈形網絡的光纖總線上實現多網段的CAN總線連接(最多200個);同時,本產品采用雙光口實現雙纖環網冗余功能,當某處光纖故障時,系統會在15ms內重建網絡鏈路,保障系統的正常通信,實現對信號傳輸的自愈保護功能,網絡故障排除后系統會自動恢復;該系列產品采用公司自行研發的專有環網協議Ci-Ring,不需任何設置,不需要根節點,快速完成網絡的成環和解環功能,該系列產品即插即用,不需配置,最大程度的使用戶安裝和調試過程簡單化。
性能指標:
1~2個5Pin端子接口,符合CiA組織建議,且符合ODVA組織建議.
支持CAN BUS/DeviceNet/CANOpen總線標準.
通信速率:DeviceNet/CANOpen全部及常用CAN速率等級,最高可達1M.
具備4000V的防雷擊以及1.5A的過流保護和600W浪涌保護功能;
終端電阻:本機內置可選的120R終端電阻,可通過短接5Pin數據電接口中的1腳和5腳進行添加。
光纖波長:多模850nm、1310 nm; 單模1310 nm、1550nm。
傳輸光纖:多模50/125 um、62.5/125 um、100/140um;單模8.3/125 um、9/125um、10/125um 。
傳輸距離:多模2Km,單模20Km,更遠距離可選。
光纖接口類型:SC、FC、 ST可選,標配SC光接口。
電源:雙電源冗余輸入,DC(9-36)V,典型DC24V,功耗小于4W, 具有DC1500V電壓隔離以及反接保護功能,工業端子接口.
繼電器告警輸出:光纖鏈路故障和電源故障告警輸出,觸點最大容量:DC48V/1A,工業端子接口.
外形尺寸:132mm×105mm×52mm(高*深*寬)
外 殼:IP30防護等級,波浪紋鋁制加強機殼.
安裝方式:35mmDIN導軌安裝.
凈 重:800g
工作溫度:-10-70℃(-40~+85℃寬溫可選).
相對濕度:≤90%(無冷凝)
存放溫度:﹣40~80℃
IEC61000-4-2(ESD) 空氣:±8KV, 接觸:±4KV;
IEC61000-4-3(RS) 10V/m(80-1000MHz);
IEC61000-4-4(EFT) L-N-PE:±2KV 數據線:±1.0KV;
IEC61000-4-5(Surge) L-N:±1KV, L/N-PE:±2KV 數據線:±0.5KV;
IEC61000-4-6(CS) 10V(150kHz-80MHz);
IEC61000-4-8(MS) 長時:30A/m, 短時:300A/m;
IEC61000-4-11(Dips).

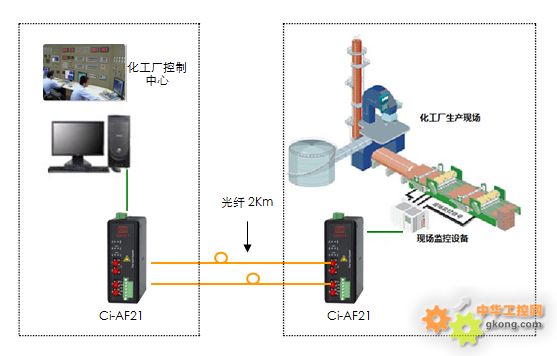

典型應用(可選2路CAN總線冗余+光纖自愈環配置)
