直流無刷電機 無刷電機 直流電機
ZW80BL110-3145
一、 概述
ZW系列無刷電機采用4/8極轉子設計，機型號有57、60、70、86、110等。0.1牛米到6牛米的連續轉矩，高性能貼硼磁鋼提供2倍以上的峰值扭矩。
二、.使用條件
1.海拔不超過4000米。
2.環境溫度：-25度到40度。
3.相對濕度：小于等于95度。
4.在海拔不超過1000米時，不超過75K
三、型號說明
ZW80BL110-3145
1. ZW 表示直流無刷電機.
2. 80 位置表示機座號，它等同于法蘭安裝尺寸。.
3. BL是我公司內部編號無實際意義。.
4. 110 位置表示機身長度。
5. 31表示310伏的驅動電壓. 同樣3表示36V驅動電壓,4 表示48V伏驅動電壓，31 表示310 V 驅動電壓等。
6. 45表示 4500 RPM 額定轉速. 同樣30表示3000RPM,50表示 5000RPM,60表示6000RPM，80表示8000RPM等
四、產品特點
1.低噪音
2.小體積
3.恒扭矩力
4.使用環境溫度:-25-+60℃
5.使用環境濕度:20%-90%
6.貯存環境濕度:20%-85%
7.繞組類型:Y 型接法
8.霍爾傳感角度:120 度電角度
9.絕緣電阻:100 MΩ
10.絕緣等級:B 級。
五、參數
DC48V ， 200W， 8000RPM ，2對極

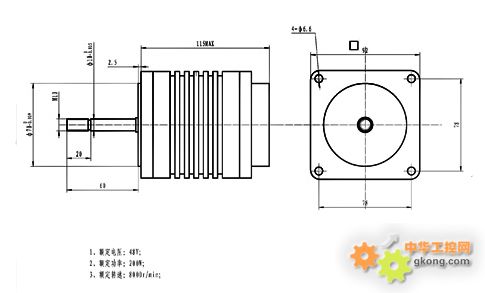

六、尺寸圖
