研華PCA-6008 79 針 Pentium ® M SBC帶VGA/DVI/雙千兆網口工控主板
特性
● Socket 479 Pentiu® m M處理器，支持533 MHz FSB
● 支持雙通道DDR2 533/400 SDRAM，最高可達2 GB
● 通過2個PCIe x1插槽支持雙千兆以太網
● 2個SATA接口
● 6個COM端口
● 8個USB 2.0接口
規格
處理器系統
CPU Intel Pentium M Celeron M Celeron M
最高支持速度2.26 GHz 1.7 GHz 板載600 MHz(僅適用于PCA-6008VG-06A1E)
二級緩存512 KB, 1 MB, 2 MB 芯片組Intel 915GME + ICH6M 910GMLE + ICH6M BIOS Award 4 Mbit FWH FSB前端總線533/400 MHz 400 MHz
系統總線
PCI 32-bit/33 MHz PCI ISA HISA (ISA High Driver)
內存
規范雙通道DDR2 533/400 MHz DIMM 最大可支持容量2 GB
插槽240針DIMM x 2
顯示芯片
控制器芯片組集成VGA控制器 VRAM 共享系統內存，最高可達128 MB
LVDS 單通道18-bit/雙通道36-bit LVDS 視頻輸出15針CRT接口x1/(可選 DVI 接口)
以太網
網絡界面10/100/1000 Mbps 控制芯片RTL8111B 連接端口RJ-45 帶LED 接口 x 2
EIDE
模式ATA 100/66/33 通道1 (最多可支持2個 IDE設備)
SATA
(150MB/s) 接口2個
I/O接口
USB 8個接口 (符合USB 2.0/1.1標準) ，排針; 4個接口 (符合USB 2.0/1.1標準)串口5 (RS-232)/1 (RS-232/RS-422/RS-485) ，有排針; 2 (RS-232)并口1 (EPP/ECP/SPP) FDD 1PS/2 1 (用于鼠標和鍵盤，包裝中含有Y型電纜)
看門狗定時器
輸出系統復位 間隔可編程1-255 sec
其他功能
音頻輸出AC97音頻接口 (要求音頻擴展模塊P/N: PCA-AUDIO-00A1E)
電源
CPU 配置1: Pentium M處理器780 (2.26 GHz/27 W) + DDR2 2 GB
電壓+12 V +5 V +3.3 V +5 VSB -12 V -5
電流3.09 A 4.26 A 0 A 0.42 A 0 A 0 A
CPU 配置2: Celeron M處理器600 MHz/7 W + DDR2 2 GB
電壓+12 V +5 V +3.3 V +5 VSB -12 V -5V
電流0.56 A 3.66 A 0 A 0.07 A 0 A 0 A
環境
溫度 工作狀態非工作狀態 (儲存)0 ~ 60℃ (32 ~ 140。F)
(工作濕度: 40℃@85% RH 非凝結)-40℃ ~ 85℃和60℃ @ 95% RH
非凝結
外觀尺寸（W x D） 338 mm (L) x 122 mm (W) (13.3" x 4.8")
訂購信息
型號 PCA-6008G2-00A1E CPU Socket 北橋 915GME LVDS有 DVI有 VGA有 千兆網口 雙 USB 8 COM 6 CF 有
型號 PCA-6008VG-06A1E CPU Celeron M600M/512 北橋 910GMLE LVDS - DVI- VGA有 千兆網口 單 USB 4 COM 2 CF –
可選配件
型號 說明
1700008822 DVI電纜
PCA-AUDIO-00A1E 音頻擴展模塊
1701092300 單COM電纜套件
配件包
型號 附件名稱 數量
型號 附件名稱 數量
1700340640 FDD電纜 x 1
1701400452 IDE HDD電纜 x 1
1700003194 串行ATA HDD數據電纜 x 2
1703150102 串行ATA HDD電源線 x 2
170304015K ATX 12V電源轉換器電纜 x 1
1701260305 打印機 + COM電纜 x 1
1700060202 Y型電纜，用于PS/2鼠標&鍵盤 x 1
1700008461 USB電纜，帶4個端口 x 1
1701092300 雙COM端口電纜套件 x 1
1750000246 CPU冷卻器，用于Socket 479 (僅適合G2型) x 1
9689000068 跳線包 x 1
- 快速入門手冊 x 1
- 實用程序光盤 x 1 1

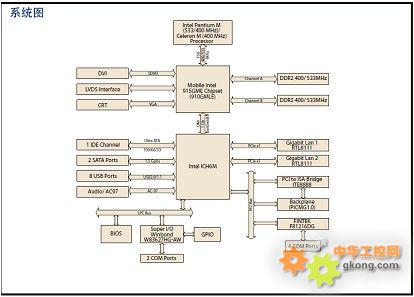

接口圖
