產品簡介:

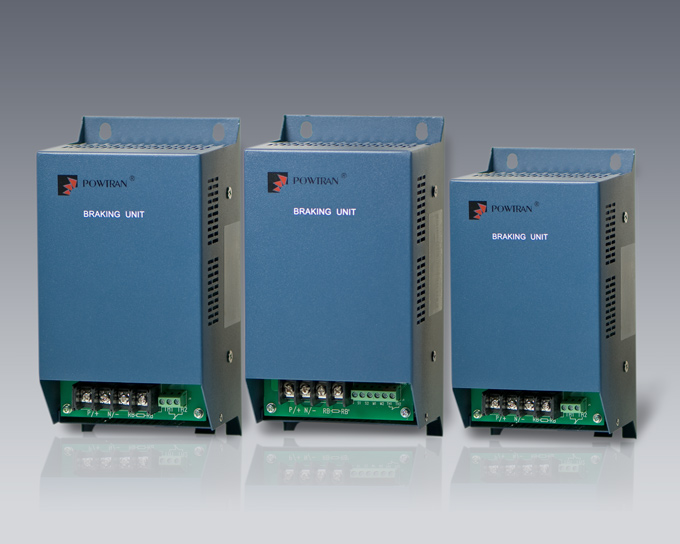

普傳的制動單元（BRAKE UNIT）主要用在變頻器需急降速、剎車、定位的場合。變頻器在降速時，由于負載慣性的關系，急降速時會將動能變成電能儲存在直流母線上，因此必須使用本制動（電阻）器將回生電壓予以消耗，否則變頻器將會跳過壓保護或故障。
一般在離心機、洗衣機、天車、電梯、紡織機械、造紙機械、伸線機械（拉絲機）、繞線機、制藥、比例聯動系統中均可使用。
性能說明：
適用于各種品牌的變頻器；長期150％的制動力矩；
規格齊全200V/380V/440V/480V；
容量范圍大，單臺可使用到110KW（400V）；
允許并聯使用，沒有容量限制；
允許在電網變動大的場合使用；
性能價格比佳；
功率電阻為選用件，可訂制電阻箱；
保護齊全：具有短路、低電壓、過電壓、快速保險絲、過熱等保護功能。
匹配各種品牌變頻器：
如：西門子變頻器、ABB變頻器、倫茨變頻器、丹佛斯變頻器、歐陸變頻器、施耐德變頻器、三菱變頻器、富士變頻器、松下變頻器、東芝變頻器、安川變頻器、羅克韋爾變頻器、三肯變頻器、臺達變頻器、艾默生（EMERSON）變頻器、威肯（VACON)變頻器、臺安變頻器、東原變頻器、匯川變頻器、惠豐（歐瑞）變頻器、英威騰變頻器、四方變頻器等國內外品牌。
選型表：
|
電壓
等級 |
匹配功率 |
制動電阻規格 |
數量 |
制動單元規格 |
數量 |
凈重 |
毛重 |
外形尺寸
L/W/H(mm) |
安裝尺寸
a/b/d(mm) |
|
380~
400V |
5.5 |
75Ω/780W |
1 |
PB6014 |
1 |
1.5 |
2.1 |
194/112/75 |
179/80/Ø5 |
|
7.5 |
50Ω/1040W |
1 |
1 |
1.5 |
2.1 |
194/112/75 |
179/80/Ø5 |
|
11 |
50Ω/1040W |
1 |
1 |
1.5 |
2.1 |
194/112/75 |
179/80/Ø5 |
|
15 |
40Ω/1560W |
1 |
1 |
1.5 |
2.1 |
194/112/75 |
179/80/Ø5 |
|
18 |
32Ω/4800W |
1 |
1 |
1.5 |
2.1 |
194/112/75 |
179/80/Ø5 |
|
22 |
27.2Ω/4800W |
1 |
1 |
1.5 |
2.1 |
194/112/75 |
179/80/Ø5 |
|
30 |
20Ω/6000W |
1 |
1 |
1.5 |
2.1 |
194/112/75 |
179/80/Ø5 |
|
37 |
16Ω/9600W |
1 |
PB6024 |
1 |
1.7 |
2.5 |
217/112/106 |
202/80/Ø5 |
|
45 |
13.6Ω /9600W |
1 |
1 |
1.7 |
2.5 |
217/112/106 |
202/80/Ø5 |
|
55 |
10Ω/12000W |
1 |
1 |
1.7 |
2.5 |
217/112/106 |
202/80/Ø5 |
|
75 |
6.8Ω /12000W |
1 |
PB6034 |
1 |
1.7 |
2.5 |
217/112/106 |
202/80/Ø5 |
|
93 |
6.8Ω /12000W |
1 |
1 |
1.7 |
2.5 |
217/112/106 |
202/80/Ø5 |
|
110 |
6.8Ω /12000W |
1 |
1 |
1.7 |
2.5 |
217/112/106 |
202/80/Ø5 |
|
132 |
6.8Ω /12000W |
2 |
PB6034 |
2 |
1.7 |
2.5 |
217/112/106 |
202/80/Ø5 |
|
160 |
6.8Ω /12000W |
2 |
2 |
1.7 |
2.5 |
217/112/106 |
202/80/Ø5 |
|
187 |
6.8Ω /12000W |
3 |
2 |
1.7 |
2.5 |
217/112/106 |
202/80/Ø5 |
|
200 |
6.8Ω /12000W |
3 |
PB6034 |
3 |
1.7 |
2.5 |
217/112/106 |
202/80/Ø5 |
|
220 |
6.8Ω /12000W |
3 |
3 |
1.7 |
2.5 |
217/112/106 |
202/80/Ø5 |
|
250 |
6.8Ω /12000W |
3 |
3 |
1.7 |
2.5 |
217/112/106 |
202/80/Ø5 |
|
280 |
6.8Ω /12000W |
3 |
3 |
1.7 |
2.5 |
217/112/106 |
202/80/Ø5 |
