在世界煉鐵制造業中高爐熱風爐作為最核心的生產設備,它們的作用是為高爐持續不斷的提供1000度以上的高溫?zé)犸L(fēng)。熱風爐用熱電偶是檢測和控制熱風爐溫度的最重要的設備和產品。
熱風爐用熱電偶的質量好壞(使用壽命長短和測溫的準確性)直接影響到企業的安全生產和節能減排,廣大用戶都希望能真正使用上高質量長壽命的熱電偶。
熱風爐由于高溫(1000-1450度)、壓力(0.3-0.7Mpa)和熱汽流轉速度快造成沖刷等環境的特征,長期來還沒有真正使用上YAMARI山里熱電偶的用戶,始終存在對熱電偶質量差、使用壽命短和測量精度不準,甚至有的熱電偶還會發生泄漏的沒有安全生產保障的困惑。
實際工作中有一部分用戶,認為只要能生產熱電偶的企業或能使用碳化硅保護管就能制造出熱風爐用的熱電偶。事實上,雖然在不斷采購和更換不同制造商的熱電偶,最終還是解決不了確保安全使用壽命的問題。
熱風爐用熱電偶是世界上專業人士公認的高技術和高科技的產品,代表了世界熱電偶的最高生產及材料的技術和標準,優質的熱電偶綜合代表了產品的科技含量和產品的品質。
事實上目前在全世界真正能生產熱風爐用熱電偶的生產企業事實上是屈指可數的。
YAMARI是全世界第一家發明和生產高爐熱風爐用熱電偶的企業。日本新日鐵是歷史上第一家提出使用要求的企業,50多年來YAMARI在不斷完善提供給新日鐵熱電偶質量的同時,也創立了世界最高品質的典范。
所以,只有真正使用了能保證長壽命使用的熱電偶才是企業最安全生產和性價成本最低的。
世界煉鐵企業熱風爐熱電偶的點檢標準
送風管使用壽命:12個月定期更換(12個月以上的使用壽命)
爐頂:24個月
世界上各大鋼鐵企業如新日鐵,神戶制鋼,浦項鋼鐵,臺灣鋼鐵,中國寶鋼,鞍山鋼鐵,武漢鋼鐵,太原鋼鐵等均指定YAMARI為唯一產品。
YAMARI山里產業熱電偶被公認為世界品質最好、最穩定、使用壽命最長的熱電偶,取得了全世界所有專業機構的認定和標準。也是專業設計師唯一信賴和指定的產品。
幾十年來,由于YAMARI超越卓越的使用壽命和領先技術,已經受到全世界煉鐵制造企業最廣泛的愛戴和使用。
YAMARI熱電偶和其它熱電偶的比較和區別
1.特殊的碳化硅保護管
1.1碳化硅保護管的透氣性
普通的碳化硅保護管。
在100倍的顯微鏡下,明顯可以見到碳化硅結晶粗大、松空、不密實、有大量空隙,空隙率為15.4%以上!
上述碳化硅保護管在熱風爐的高溫高壓環境下,隨著空隙率的不斷增大,很快就失去熱電偶保護套管的實際保護作用。平均使用壽命只能在1-3個月左右,甚至有更低的,使用時間越長溫差偏離越大。
上述保護管在使用一個月后的相當部分就已經超出了溫度偏離許容數值。在看似有保護管,其實熱電偶保護管已多空隙開放的情況下,熱電偶的斷絲及密封損壞是不良熱電偶的基本表現。
RS900特種專業碳化硅管是日本YAMARI經過幾十年的研究和定制開發的特殊的熱風爐專用的保護套管。
RS900特種專業碳化硅管在100倍的顯微鏡下,表面細致密實,物理和化學結構不變。在高溫高壓環境下,能夠起到真正的安全和保護作用。
空隙率僅為0.1%以下!(國際認定空隙率2%以下為無空氣滲透標準)
玻璃為無空氣滲透,YAMARI的特殊RS900特種專業碳化硅保護管與玻璃一致,為無空氣滲透保護管。
1.2碳化硅保護管彎曲強度測試
保護管類型 |
彎曲強度 |
其它SiC保護管 |
91Mpa |
YAMARI SiC保護管 |
197Mpa |
1.3碳化硅保護管抗氧化性能
保護管類型 |
質量增加率 |
其它SiC保護管 |
0.290% |
YAMARI SiC保護管 |
0.0180% |
上表顯示為在溫度1350℃的環境中置放1小時后,碳化硅保護管的質量增加率。其它碳化硅質量增加率是YAMARI特殊碳化硅的6倍以上,所以使用壽命要低很多。
一般情況下,碳化硅按以下的化學公式進行反應。而碳化硅氧化時質量增加越多,則壽命越短。
SiC+2O2=SiO2+CO2
2.密封結構
YAMARI的特殊密封件和結構及工藝能保證100%的不泄露。
3.高純度高質量及足量的貴金屬偶絲:
YAMARI定制和加工的貴金屬(鉑/銠)偶絲純度高。
4.世界最高科技的偶芯融接技術
YAMARI的偶絲連接采用世界上最高科技的“融溶連接技術”,沒有焊點,表面細致光滑,無導電偏移。
國產的偶絲連接普遍采用手工或機械焊接工藝,“焊接點”是影響質量的世界難題,焊點因溫度變化產生縮脹極其容易因疲勞而斷裂,而且每支熱電偶的測溫精度率和壽命等均不能有可靠的保證。
作為世界最著名熱電偶科研和生產企業,YAMARI除擁有數十項國際最領先的專利技術外,,有更多企業的KNOW HOW(企業自有保密技術:如融熔技術等)。
影響熱風爐用熱電偶使用壽命的原因
1.物理?yè)p壞:
搬運安裝過程中的碰撞或劇烈震動致使保護管的損壞而失去正常使用功能。此類情況極少發生。由于碳化硅保護管是脆性的,搬運和安裝過程中須小心謹慎。
2.化學反應:
化學反應致使偶絲的斷裂或斷開是熱風爐用熱電偶損壞的最根本和最普遍的原因。在高溫的環境下,偶絲的鉑金Pt和銠Rt極容易與其它物質發生化學反應產生低熔點的化合物,導致偶絲出現裂縫并最終斷開。
一般使用壽命只有3個月的產品,實際上在使用開始就已經在發生了化學反應。測溫精度也在隨著時間發生了偏離。
目前,高爐用熱電偶在世界范圍內被專家一致認同為高科技產品。“看看都一樣,其實不一樣”,由于對材料的加工和生產,材料成分和含量,化學處理,設計,加工工藝等的要求極高,所以,并不是能生產一般熱電偶的廠家就能生產高爐用熱電偶的。
熱風爐用熱電偶的類型及溫度范圍
類型 |
熱電極材料 |
偶絲直徑
(mm) |
正常運行
溫度范圍(℃) |
最高使用溫度(℃) |
正極 |
負極 |
B |
70%鉑•30%銠 |
94%鉑•6%銠 |
0.50 |
1,500 |
1,700 |
R |
87%鉑•13%銠 |
純鉑 |
0.50 |
1,400 |
1,600 |
S |
90%鉑•10%銠 |
純鉑 |
0.50 |
1,400 |
1,600 |
熱風爐用熱電偶的法蘭類型
YAMARI除提供固定法蘭式熱電偶(見圖a),還提供可移動法蘭式熱電偶(見圖b)。
熱風爐用可移動式法蘭熱電偶的介紹:(可移動長度300MM左右)
特點:
1.減少了采購規格、降低了備貨庫存:
2.安裝更方便、使用壽命不變
由于YAMARI獨特的技術保障和工藝,能夠保證與固定法蘭式熱電偶完全相同的使用壽命。

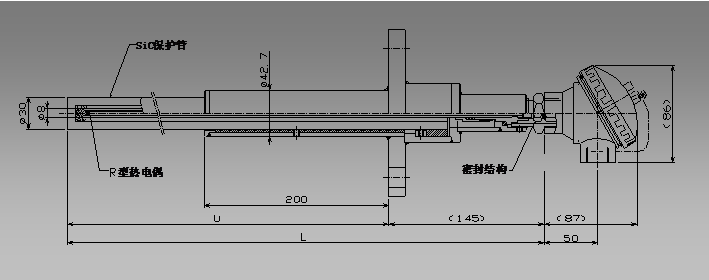

固定法蘭熱電偶簡圖

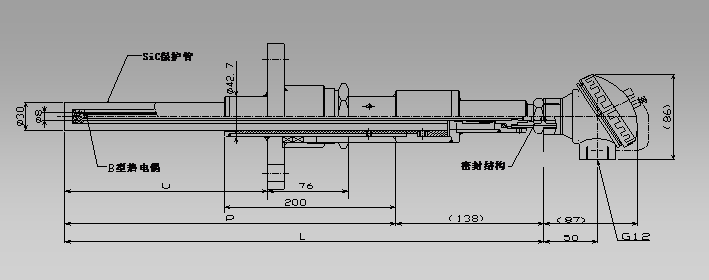

移動法蘭熱電偶簡圖
