產品名稱：
|
巨朋CPU226TXP 主機, 晶體管輸出
|
|
型 號：
|
GF-CPU226TXP-40
|
|
價 格：
|
|
|
品 牌：
|
9010
|
|
|
|
| 規格參數 |
訂貨號 |
 GForce-200 PLC CPU226TXP，24VDC電源，24DI×24VDC，16DO×晶體管 0.75A，2AI -10V~+10V/1AO 0-10V 0~20mA |
GF-CPU226TXP-40 |
| 常規特性 |
| 尺寸(寬×高×深) |
196×80×62mm |
| 功耗 |
12W |
| 程序存儲器 |
36KB |
| 數據存儲器 |
20KB |
| 數據掉電保持 |
內部FLASH，永久保持 |
|
內置實時時鐘 |
時間保持2年以上（可更換電池） |
|
定時器總數
1ms
10ms
100ms |
256
4
16
236 |
| 計數器總數 |
256 |
| 內存存貯器位 |
256 |
| 內存存貯器位掉電保持 |
112 |
| 時間中斷 |
2×1ms分辨率 |
| 邊沿中斷 |
4個上升沿和/或4個下降沿 |
| 模擬電位器 |
2個8位分辨率 |
| 布爾量運算執行時間 |
0.3µs |
| 浮點運算執行時間 |
8µs |
| 時鐘 |
內置 |
|
供電電源
+5V
24V |
660mA
400mA |
| 集成的通信功能 |
| 通訊接口 |
2個PPI通信口，RS485電平 |
| PPI波特率 |
9.6, 19.2和187.5k |
| 自由口波特率 |
1.2kbaud 至 115.2k |
|
每段最大電纜長度
使用隔離中繼器
未使用隔離中繼器 |
波特率為187.5時1000米，38.4k時1200米
50米 |
| 最大站點數 |
每段32個站，每個網絡126個站 |
| 最大主站數 |
32 |
| 點到點(PPI主站模式) |
是(NETR/NETW)，共8個，2個保留 |
| I/O特性 |
| 本機數字量輸入點數 |
24 |
| 輸入類型 |
漏型/源型 |
| 本機數字量輸出點數 |
16 |
| 輸出類型 |
繼電器，干觸點 |
| 數字I/O映象區 |
256(128輸入/128輸出) |
| 模擬I/O映象區 |
64(32輸入/32輸出) |
| 允許最大擴展I/O模塊數 |
7 |
| 最大數字量I/O點數 |
230 |
| 最大模擬量I/O點數 |
56AI/28DO |
| 脈沖捕捉輸入 |
14 |
|
高速計數器
總數
單相計數器
兩相計數器 |
6
6×30KHz
4×20KHz |
| 數字量輸入特性 |
| 本機集成數字量輸入點數 |
24 |
| 輸入類型 |
漏型/源型 (IEC 類型1/漏型) |
| 額定電壓 |
24V DC |
| 最大持續允許電壓 |
30V DC |
邏輯1信號 ( 最小)
邏輯0信號 ( 最大) |
18 VDC，2.5mA
5 VDC，1mA |
隔離(現場與邏輯)
光電隔離
隔離組 |
有
500V AC，1分鐘

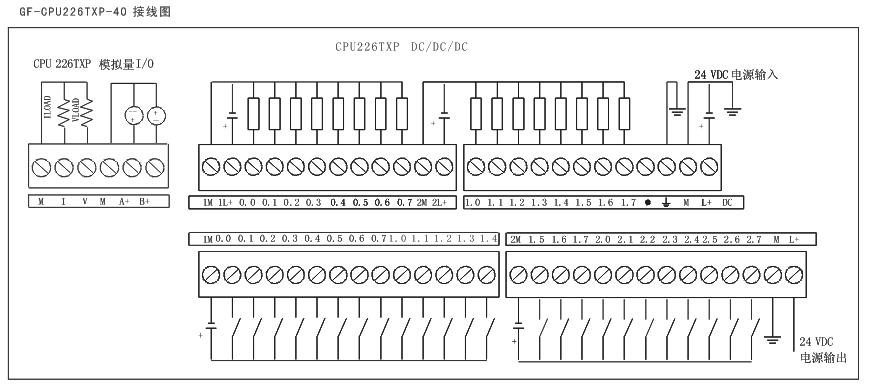

見接線圖 |
| 同時接通的輸入 |
24 |
最大電纜長度
屏蔽
非屏蔽 |
500米(標準輸入)
50米(高速計數器輸入)
300米(標準輸入) |
| 數字量輸出特性 |
| 本機集成數字量輸出點數 |
16 |
| 輸出類型 |
晶體管 MOSFET |
每點額定電流(最大)
每個公共端的額定電流(最大) |
0.75A
6A |
| 漏電流(最大) |
10uA |
| 燈負載(最大) |
5W |
| 感性嵌位電壓 |
L＋ 減48 VDC，1 W功耗 |
|
|
| 接通電阻(接點) |
0.3歐姆典型(0.6 歐姆最大) |
| 同時接通的輸出 |
16 |
| 兩個輸出并聯 |
是，僅輸出同組時 |
最大電纜長度
屏蔽
非屏蔽 |
500米(標準輸出)
150米(標準輸出) |
| 模擬量輸入特性 |
| 本機集成模擬量輸入點數 |
2點 |
| 模擬量輸入字節 |
單端 |
| 電壓范圍 |
± 10 V |
| 數據字格式，滿量程范圍 |
-32,000至+32,000 |
| DC輸入阻抗 |
>20K歐姆 |
| 最大輸入電壓 |
30VDC |
| 分辨率 |
11位，加1符號位 |
| LSB值 |
4.88 mV |
| 隔離 |
無 |
| 精度 |
|
| 最差情況，0°至55°C |
±滿量程的2.5% |
| 典型，25°C |
±滿量程的1.0% |
| 重復性 |
±滿量程的0.05% |
| 模擬到數字轉換時間 |
125 ms |
| 轉換類型 |
SigmaDelta |
| 步響應 |
最大250 ms |
| 噪音抑制 |
典型為-- 20dB@50Hz |
| 模擬量輸出特性 |
| 本機集成模擬量輸出點數 |
1點 |
| 信號范圍 |
|
| 電壓范圍 |
0～10V (有限電源) |
| 電流 |
0～20mA (有限電源) |
| 數據字格式，滿量程范圍 |
0至+32000 |
| 分辨率，滿量程 |
12位 |
| LSB值 |
|
| 電壓 |
2.44 mV |
| 電流 |
4.88uA |
| 隔離 |
無 |
| 精度 |
|
| 最差情況，0°至55°C |
±滿量程的2% |
| 典型，25°C |
±滿量程的3% |
| 重復性 |
±滿量程的1% |
| 建立時間 |
|
| 電壓輸出 |
< 50uS |
| 電流輸出 |
< 100uS |
| 最大輸出驅動 |
|
| 電壓輸出 |
≥ 5000歐姆最小 |
| 電流輸出 |
≤ 500歐姆最大 |
|
連接器 |
插針號 |
PORT0(RS485) |
PORT1(RS485) |
|
|
1 |
機殼接地 |
機殼接地 |
|
2 |
24V地 |
24V地 |
|
3 |
RS-485信號B |
RS-485信號B |
|
4 |
RTS |
RTS |
|
5 |
邏輯地 |
邏輯地 |
|
6 |
+5V，100Ω串聯電阻器 |
|
|
7 |
+24V |
+24V |
|
8 |
RS-485信號A |
RS-485信號A |
|
9 |
NC |
NC |
|
連接器外殼 |
機殼接地 |
機殼接地 |
詳細參數
| CPU基本性能規范 |
| 對應S7-200訂貨號 |
無 |
| 尺寸(寬x高x深) |
196x80x62mm |
| 功耗 |
12W |
| 電源輸入類型 |
24VDC直流 |
| 用戶程序空間 |
36KB |
| 用戶數據空間 |
20KB |
| 通訊端口數 |
2個PPI，RS485 |
| 本機數字量輸入點數 |
24點，24VDC |
| 本機數字量輸出點數 |
16點 |
| 本機數字量輸出類型 |
24VDC，晶體管 0.75A |
| 本機模擬量輸入點數 |
2點， -10V~+10V |
| 本機模擬量輸出點數 |
1點，0~+10V，0~20mA |
| 最大可擴展模塊數 |
7個擴展模塊 |
|
|
|
