產品名稱：
|
巨朋 EM223R數字量輸入/輸出模塊
|
|
型 號：
|
GM223-I8RQ8
|
|
價 格：
|
|
|
品 牌：
|
9010
|
|
|
|
對應S7-200訂貨號： 6ES7 223--1PH22--0XA0
| 規格參數 |
訂貨號 |
 GForce-200 PLC EM223R 數字量輸入模塊，8點 輸入 24VDC 8點 輸出 繼電器 |
GM223R-I8RQ8 |
| 常規特性 |
| 尺寸(寬×高×深) |
71.2×80×62mm |
| 功耗 |
3W |
|
|
|
|
|
|
|
|
| 數字量輸入特性 |
| 數字量輸入點數 |
8 |
| 輸入類型 |
漏型/源型 (IEC 類型1/漏型) |
| 額定電壓 |
24V DC |
| 最大持續允許電壓 |
30V DC |
邏輯1信號 ( 最小)
邏輯0信號 ( 最大) |
18 VDC，2.5mA
5 VDC，1mA |
隔離(現場與邏輯)
光電隔離
隔離組 |
有
500V AC，1分鐘

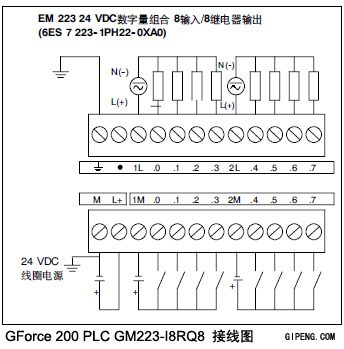

見接線圖 |
| 同時接通的輸入 |
8 |
最大電纜長度
屏蔽
非屏蔽 |
500米(標準輸入)
50米(高速計數器輸入)
300米(標準輸入) |
| 數字量輸出特性 |
| 數字量輸出點數 |
8 |
| 輸出類型 |
繼電器，干觸點 |
每點額定電流(最大)
浪涌電流(最大) |
2A
5A，觸點關閉 |
| 燈負載(最大) |
5 WDC/200WAC |
| 接通電阻(接點) |
0.2歐姆 |
| 同時接通的輸出 |
8 |
| 兩個輸出并聯 |
是，僅輸出同組時 |
最大電纜長度
屏蔽
非屏蔽 |
500米(標準輸出)
150米(標準輸出) |
詳細參數
| 數字量輸入輸出模塊常規規格 |
| 對應S7-200訂貨號 |
6ES7 223-1PH22-0XA0 |
| 尺寸(寬x高x深) |
71.2×80×62mm |
| 功耗 |
3W |
| 電源輸入類型 |
24VDC |
| 數字量輸入點數 |
8 |
| 數字量輸出點數 |
8 x 30VDC/220VAC 2A |
| 數字量輸出類型 |
繼電器 |
|
|
|
