系統介紹
為了解決手機中最常用的部件--彈簧片的測試，我們提出了通過測試彈簧的產品力和阻抗與壓縮行程的關系，并得到他們之間的關系曲線。
改變施加在彈簧上的力，可以得到彈簧片的阻抗與行程之間的關系，通過這種關系，可以獲得彈簧片的性能參數，得到彈簧片的生產是否達到了預定的要求。
系統說明
運動程序:
1.首先將產品放在測試平臺的夾具上,并夾緊.
2.將測試頭調整到離被測產品很近的距離
3.按start進行測試
4.當測試頭測到設定量程的0.01%時,系統把此時的位置設為測試的開始
此時電腦開始采集力和電阻的數據,并開始描曲線,行程則通過運動卡發出的脈沖數和脈沖頻率來計算
5.當測試頭往下運動,力值逐漸增大到設定量程值時,馬達改變方向改由向下運動為向上運動
6.改變方向后繼續測試,直到力值降到0.5%的量程值后停止描曲線.但馬達繼續返回到設定原點.
系統組成
驅動部分:電腦運動卡;步進馬達驅動器;步進馬達;
機械運動部分:絲桿;直線滑軌;
機架部分:1塊
力測量部分:數字拉壓力計
電阻測量部分:數字微歐計

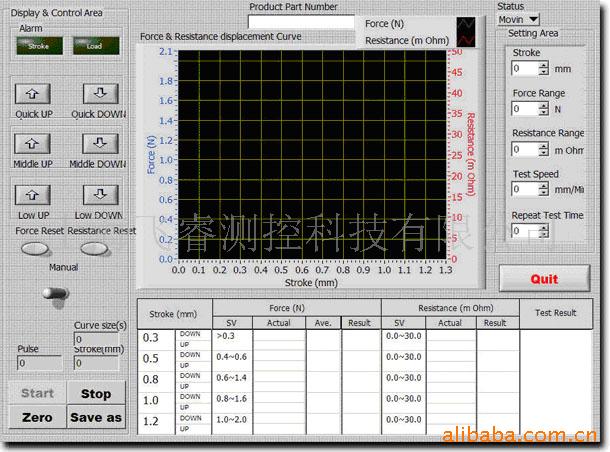

數據處理:通過PC顯示測試過程中的實時數據，并通過曲線形式記錄下來，并可為以后查看所調用，可打印圖線和報表。
