| 詳細描述：
安全認證
| 證書號 |
GYB081554 |
| 防爆標志 |
【Exia】IIC（國家級儀器儀表防爆安全監督檢驗站認證） |
| 認證參數 |
|
| 端子 |
8-7、11-10 |
| 最大允許電壓 |
Um=250V |
| 電壓 |
Uo=29.4V |
| 電流 |
Io=100mA |
| 功率 |
Po=0.74mW |
| 電容 |
Co=0.071μF |
| 電感 |
Lo=3.0mH |
接線圖

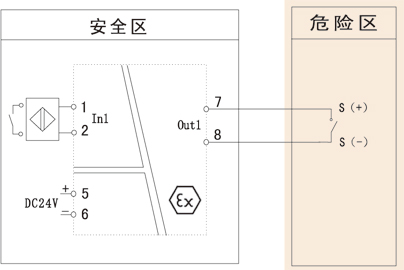

單輸入單輸出接線圖

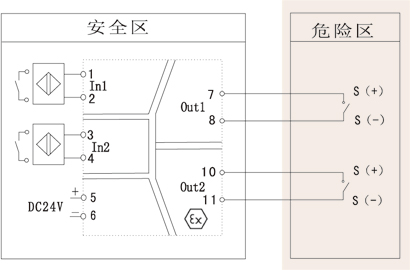

雙輸入雙輸出接線圖
| 端子號 |
端子說明 |
| 安全區（綠色） |
1 |
IN1A |
| 2 |
IN1B |
| 3 |
IN2A |
| 4 |
IN2B |
| 5 |
POW（+） |
| 6 |
POW（-） |
| 危險區（藍色） |
7 |
OUT1A（S+） |
| 8 |
OUT1B（S-） |
| 10 |
OUT2A（S+） |
| 11 |
OUT2B（S-） |

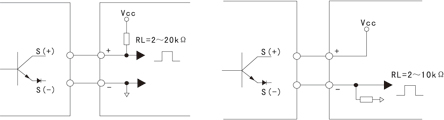

應用1：晶體管集電極輸出 應用2：晶體管發射極輸出
結構外型圖

EVT1/EVT2：工作指示燈：當輸入信號短接時，指示燈為綠色；當輸入信號斷開時，指示燈為紅色
35mm導軌式安裝，安裝時請注意卡位穩定、牢固。
請盡可能垂直安裝，以利于儀表內部熱量散發。
技術參數
| 電源 |
| 額定工作電壓范圍 |
24V±10% DC |
| 功耗 |
單路輸出:≤0.8W,雙路輸出≤1.2W |
| 安全側 |
| 輸入信號類型 |
觸點開關、接近開關（頻率≤5KHZ） |
| 配電電壓 |
≈8V(開路時) |
| 短路電波 |
≈8mA |
| 危險側 |
| 輸出信號類型 |
繼電器/晶體管 |
| 繼電器輸出驅動能力 |
125VAC/0.6A 30VDC/2A |
| 繼電器響應時間 |
＜5ms |
| 晶體管輸出 |
集電極輸出時(接線方式見應用1)：高電平VCC(≤30V)，低電平≤2.5V |
| |
發射極輸出時(接線方式見應用2)：高電平VCC-2.5V，低電平≤0.5V |
| 輸入和輸出特性(設置為同相控制時) |
| 現場開關閉合或輸入回路電流＞2.1mA，輸出繼電器或晶體管導通，通道綠色指示燈亮 |
| 現場開關開路或輸入回路電流＜1.2mA，輸出繼電器或晶體管不導通，通道紅色指示燈亮 |
| 輸入和輸出反相控制設置 |
| 由面板撥碼開關J5設置(詳見隨機說明書) |
| 絕緣強度 |
| 本安端與非本安端 |
2500V,a.c;1min |
| 環境條件 |
| 環境溫度 |
0～50℃ |
| 環境濕度 |
5%～95%RH（非結露） |
| 標準 |
| 電磁兼容性 |
符合GB/T18268工業設備應用要求 |
儀表選型
| |
|
7 |
|
8 |
|
9 |
|
10 |
| 開關量輸入操作端隔離柵 NHR-B35 |
- |
□ |
/ |
□ |
- |
□ |
/ |
□ |
| 位 |
規格 |
注釋 |
|
|
|
|
↓
□
|
/
|
|
|
|
↓
□ |
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
/
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
| 7/8 |
<輸入類型> |
|
| 輸入I/輸入II(從列表中選擇代碼) |
| 代碼 |
類型 |
| X |
無輸入 |
| 36 |
開關量 |
| 9/10 |
<輸出類型> |
|
|
| 輸出I/輸出II(從列表中選擇代碼) |
| 代碼 |
類型 |
| X |
無輸出 |
| K1 |
繼電器接點 |
| K2 |
晶體管 |
型號舉例：NHR-B35-36/36-K1/K1。
開關量輸入操作端隔離柵，雙路輸入信號為開關量，雙路輸出為繼電器接點信號。 |
