一、用途
波仕電子創造了世界上最小的以太網光纖收發器、同時也是世界上唯一的同時支持單模和多模光纖傳輸?shù)囊蕴W(wǎng)光纖收發器。波仕電子的OPET100L以太網光纖收發器的用途和功能與常見的用于網絡通信的以太網光纖收發器是一樣的，可以將IEEE802.3u標準的10/100Base-TX以太網電纜轉換成為100Base-FX光纖進行傳輸。波仕OPET100L不僅顛覆了傳統以太網光纖收發器的尺寸和外形，屏棄了傳統的大方鐵盒的外形，而且創造了在單模和多模光纖中都可以傳輸?shù)募夹g(shù)。
波仕電子的OPET100L是最新一代以太網光纖通信產品，直接從以太網口轉換出一對光纖收發頭（FC頭）進行遠程傳輸。波仕OPET100L微型以太網光纖收發器具有超小型的外形（74*23*47mm）、實現以太網的光纖傳輸、無須修改已有的軟件、無須驅動程序。OPET100L可以成對使用、也可以與其他符合100Base-TX標準的以太網光口通信。OPET100L1為單纖收發器，只用一根光纖收發，成對使用。由于采用光纖作為通信傳輸介質，具有隔離高電壓、防電磁干擾、傳輸距離遠等優點。
二、硬件安裝

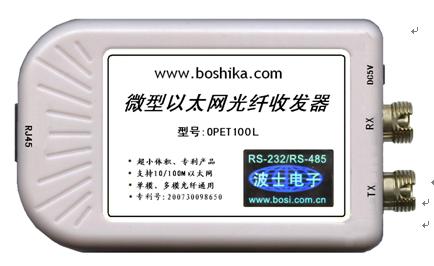

將OPET100L微型以太網光纖收發器通過以太網線外插到計算機或者HUB的RJ45以太網口。由于OPET100L支持自動MDI/MDIX，所以無須進行電纜選擇，即直連線和交叉線這兩種線都可以。OPET100L默認使用一對FC光纖接頭，TX發、RX收的區分見圖1。OPET100L可以成對使用，也可以與波仕或者其它品牌的以太網光纖收發器使用。OPET100L1為OPET100L的單纖版本，外形及性能同OPET100L，但是只有1個FC頭，只用一根光纖收發，必須兩個OPET100L1成對使用。
波仕微型以太網光纖收發器使用時發送器FC頭通過光纖接對方的接收器FC頭。注意保持光纖轉換器的FC座、光纖的FC頭的清潔，如果不連接時請將FC座和FC頭用相配套的橡皮塞子蓋住。OPET100L的供電為5V直流，請使用配套的原裝電源。電源插座的旁邊帶LED電源指示燈，當外插電源時燈會一直亮著，另外一個燈指示光口狀態。OPET100L產品的RJ45座自帶的燈會顯示網絡通信狀態。供電電壓為直流5V±0.5V，產品功耗小于3W。產品配套帶電源。
|
OPET100L |
微型以太網光纖收發器 |
單模多模通用 |
雙纖、超小專利外形 |
|
OPET100L1 |
微型以太網光纖收發器 |
單模多模通用 |
單纖、超小專利外形 |
波仕電子配套提供各種長度單芯、雙芯光纖以及ST、FC、SC接頭。
三、性能特點
OPET100L微型以太網光纖收發器的RJ45口為10/100M自適應、全雙工/半雙工模式自動適應、直連線/交叉線自動適應。OPET100L的光纖頭（FC頭）為單模/多模自動適應，這是波仕電子獨有的技術。OPET100L無須驅動程序。
|
光纖接口 |
FC（可選ST、SC） |
|
電氣接口 |
以太網口（RJ-45型座） |
|
傳輸介質 |
單模光纖或多模光纖 |
尺寸及重量 |
74*23*47mm 、100克 |
|
通信
方式 |
10/100M自動適應 |
傳輸
距離 |
40Km（單模光纖） |
|
IEEE802.3u 10/100Base-TX |
4Km（多模光纖） |
|
光波長 |
1310nm |
工作溫度 |
—10~+50℃ |
|
適用光纖 |
9/125、50/125、62.5/125 um等 |
存儲溫度 |
—40~+70℃ |
四、典型應用

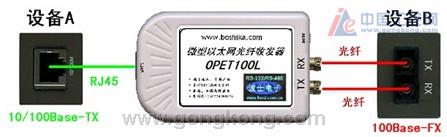

典型應用1：圖2為光纖收發器 OPET100L 的典型應用1的連接示意圖。一臺配備有10/100Base-TX 接口的網絡設備 A 通過雙絞線連接到光纖收發器的 RJ45 接口；另一臺網絡設備 B配備有 100Base-FX 接口，它通過光纖連接到光纖收發器的光纖接口，即可實現網絡設備的互連。網絡設備A、B可以是以太網服務器、工作站、路由器、交換機、集線器等。

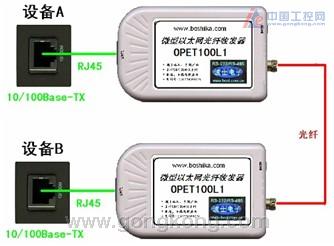

典型應用2：在圖3中，網絡設備A與網絡設備B都配有10/100Base-TX 接口，通過兩臺OPET100L1光纖收發器可實現網絡設備A與網絡設備B之間的遠距離互連。
