RS485轉換器 rs232轉換器 rs422轉換器是現在通訊行業通用轉換器,同時由于信息網絡上升的趨勢,市場將會 出現緊缺現象。但是我們能否考慮一個轉換器可以同時轉化多種信號?今天我們武漢波仕電子解決這個難題,真正做到省錢 安全 實用等功效。同時rs485/232轉換器價格得到了有效的控制。

產品特點
1、自動適應任何軟件,無需修改
2、可選的通訊接口:RS-232、RS-485、RS-422;
3、電氣接口:RS-232接口DB9針,DB9孔通用,RS-485/422接線端子。
4、保護等級:RS-485/422接口每線600W雷擊浪涌保護,1500V防靜電保護。
5、供電電壓:5VDC
6、供電電流:5V100mA
7、標準傳輸速率:1200 bps、 2400 bps、 4800 bps、9600 bps、 19200bps、 38400bps;
8、工作方式:全雙工,半雙工通用;
9、信號指示:三個信號指示燈電源(PWR)、發送(TXD)、接收(RXD)
10、天線阻抗:50Ω(標配為360°旋轉可90度折疊SMA接頭天線);
12、工作溫度:-40℃~ +80℃
13、工作濕度:10%—90%RH 無冷凝
14、外形尺寸: 62mm×33mm×15mm
15、傳輸距離: RS-232 5米(1200bps-38400bps)
RS-485/422 1200米,最遠可達1800米(1200bps-38400bps)
二、硬件安裝
外形為DB-9針/DB-9孔轉接盒大小,其中DB-9孔端和DB-9針端都可以直接插RS-232口。一般DB-9孔端用于接計算機RS-232口、DB-9針端接設備RS-232口。但是注意不要兩頭同時都接RS-232。485B的上側面有5個接線端子,半雙工通信接3根線(+A、—B、GND),全雙工通信接5根線(+A發、—B發、+R收、—R收、GND地)。下側面為可選的5V電源接線端子。注意5V電源必須是獨立的,不要直接引自計算機或設備的非隔離的5V電源電源。一般情況下不需要接電源,僅僅在比如單向轉換或者RS-232電平過低的情況下需要接電源。
三、軟件說明
本產品均無需任何初始化設置!只用到RXD(收)、TXD(發)、GND(地)信號,加上獨有的內部零延時自動收發轉換技術,確保適合所有軟件!建議RS-485(或RS-422)通信時一定要接地線。
四、性能說明
RS-485為半雙工通信方式。RS-422為全雙工方式。 485B無需外接電源,最高速率115.2Kbps。波仕電子的系列轉換器分為端點式與節點式,一般默認為端點式。端點式可以帶128個、節點式可以被帶128個點。波仕轉換器均內置600W抗雷擊浪涌保護器和1500V防靜電保護器。

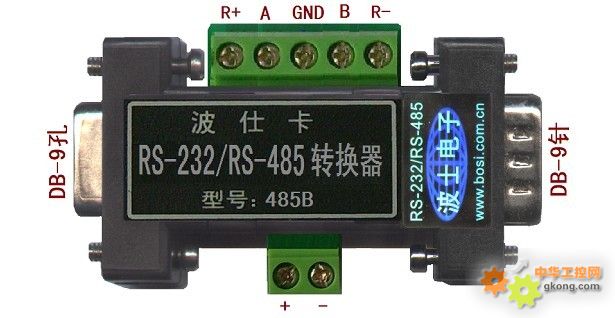

五、外形圖
附錄:485B的RS-485/422接線端子引腳分配
接線端子見產品圖:
1 2 3 4 5
RS-485 A GND B
RS-422 R+ T+ GND T— R—
T+、T—的方向是指從產品向外接設備發出。R+、R—?jiǎng)t方向相反。
RS-232針頭端的引腳分配同計算機的RS-232口;RS-232孔頭端的引腳分配為腳對腳對應的可直插計算機的RS-232口;但是都只有RXD、TXD、GND三線。
