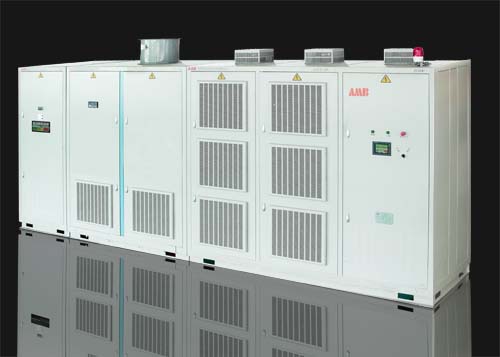

AMB-HVI系列高壓變頻器
AMB-HVI系列高壓變頻器是模塊串聯多電平電壓型高壓變頻器，是脈寬調制變頻器系列之一。該系列高壓變頻器主電路采用模塊串聯方式，通過將若干個獨立的低壓變頻功率模塊輸出串聯的方式實現高壓直接輸出。該系列高壓變頻器為“高-高”型變頻器，高壓直接輸入，高壓直接輸出，不需要升壓變壓器。該系列高壓變頻器輸入隔離變壓器采用了移相變壓器，使得輸入波形接近正弦波，對電網諧波污染小；輸出側通過逆變器的PWM調制技術，輸出為多電平，使得變頻器的輸出電壓波形非常接近正弦波，無需輸出濾波器，可直接接高壓電機運行。
◆應用成熟可靠的技術，結合多重化控制理論，由彼此相對獨立的功率單元集成的AMB-HVI系列高壓變頻器可保證最大化的可靠性。
◆浪涌保護電路，防護瞬間過壓對變頻器的侵害。
AMB-HVI高壓變頻器系統，可承受100ms的時間失去電網電力，而高壓變頻器仍可以正常運行。
AMB-HVI系統高壓變頻器可以承受±10%的電網電壓波動。
◆環境溫度過高保護
AMB-HVI高壓變頻器系統內置多點溫度檢測電路，確保高壓變頻器在正常的溫度環境內運行。
功率單元旁路功能某個功率單元出現了故障的情況下，可將故障功能單元旁路，在降低高壓變頻器承載能力的情況下使之繼續運行。
◆工頻旁路切換
通過工頻旁路切換回路，可以構成雙電源系統驅動電機。
|
項 目
|
規 范
|
|
|
AMB-HVI-V060
|
036
|
048
|
061
|
077
|
096
|
120
|
144
|
173
|
190
|
220
|
|
AMB-HVI-V100
|
036
|
046
|
058
|
072
|
092
|
104
|
115
|
130
|
144
|
182
|
|
額定容量（KVA）
|
375
|
500
|
630
|
800
|
1000
|
1250
|
1500
|
1800
|
2000
|
2250
|
|
630
|
800
|
1000
|
1250
|
1600
|
1800
|
2000
|
2250
|
2500
|
3150
|
|
額定功率
（KW）
|
315
|
400
|
500
|
630
|
800
|
1000
|
1250
|
1400
|
1600
|
2000
|
|
500
|
630
|
800
|
1000
|
1250
|
1400
|
1600
|
1800
|
2000
|
2500
|
|
每相單元數
|
6
|
9
|
|
輸入頻率
|
50Hz10%
|
|
輸入電壓
|
V060:6KV (±10%) V100:10KV(±10%)
|
|
可掉時間
|
100ms
|
|
輸入功率因數
|
額定負載時＞0。97<, /P>
|
|
效率
|
額定負載時＞96%
|
|
控制方式
|
多重化脈寬調制
|
|
輸出頻率
|
0 – 120Hz
|
|
頻率分辨率
|
0.01HZ
|
|
過載能力
|
120%1分鐘，150%立刻保護
|
|
模擬量輸入
|
0 – 10V/4 – 20mA任意設定
|
|
模擬量輸出
|
兩路0 – 10V/4 – 20mA可選
|
|
開關量輸入
|
16路開關量輸出
|
|
開關量輸出
|
16路開關量輸入
|
|
上位通信
|
隔離RS485接口，MODBUS規約
|
|
冷卻方式
|
強制風冷
|
|
環境溫度
|
0℃ - 40℃
|
|
環境濕度
|
＜90%（無凝露）
|
|
海拔高度
|
＜1000米（＞1000米需要降低容量使用）
|
|
防護等級
|
IP20
|
