【產品介紹】
雙絞線的使用由來已久，在很多工業控制系統中和干擾較大的場所以及遠距離傳輸中都使用了雙絞線，我們今天廣泛使用的局域網也是使用雙絞線對。雙絞線之所以使用如此廣泛，是因?yàn)樗哂锌垢蓴_能力強、傳輸距離遠、布線容易、價格低廉等許多優點。雙絞線對信號也存在著較大的衰減，視頻信號如果直接在雙絞線內傳輸，也會衰減很大，所以視頻信號在雙絞線上要實現遠距離傳輸，必須進行放大和補償，雙絞線視頻傳輸設備就是完成這種功能。加上一對雙絞線視頻收發設備后，可以將圖象傳輸?shù)?至2km。雙絞線和雙絞線視頻傳輸設備價格都很便宜，不但沒有增加系統造價，反而在距離增加時其造價與同軸電纜相比下降了許多。所以，安防監控、多媒體網絡教學等等系統中用雙絞線進行傳輸具有明顯的優勢：
1）傳輸距離遠、傳輸質量高。由于在雙絞線收發器中采用了先進的處理技術，極好地補償了雙絞線對視頻信號幅度的衰減以及不同頻率間的衰減差，保持了原始圖象的亮度和色彩以及實時性，在傳輸距離達到1km或更遠時，圖象信號基本無失真。如果采用中繼方式，傳輸距離會更遠。
2）布線方便、線纜利用率高。一對普通電話線就可以用來傳送視頻信號。另外，樓宇大廈內廣泛鋪設的5類非屏蔽雙絞線中任取一對就可以傳送一路視頻信號，無須另外布線，即使是重新布線，5類纜也比同軸纜容易。此外，一根5類纜內有4對雙絞線，如果使用一對線傳送視頻信號，另外的幾對線還可以用來傳輸音頻信號、控制信號、供電電源或其它信號，提高了線纜利用率，同時避免了各種信號單獨布線帶來的麻煩，減少了工程造價。
3）抗干擾能力強。雙絞線能有效抑制共模干擾，即使在強干擾環境下，雙絞線也能傳送極好的圖象信號。而且，使用一根纜內的幾對雙絞線分別傳送不同的信號，相互之間不會發生干擾。
4）可靠性高、使用方便。利用雙絞線傳輸視頻信號，在前端要接入專用發射機，在控制中心要接入專用接收機。這種雙絞線傳輸設備價格便宜，使用起來也很簡單，無需專業知識，也無太多的操作，一次安裝，長期穩定工作。
5）價格便宜，取材方便。由于使用的是目前廣泛使用的普通5類非屏蔽電纜，購買容易，而且價格也很便宜，給工程應用帶來極大的方便。

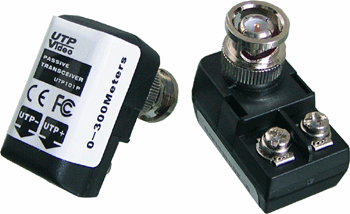

300米無源雙絞線視頻傳輸器－－UTP101P(UTP102P)
【產品介紹】
UTP101P是一款主要應用在安防、教學等領域的高清晰AV信號無源雙絞線視頻傳輸設備，它使用五類或五類以上非屏蔽雙絞線作為傳輸介質，能夠?qū)崟r(shí)傳輸彩色或單色PAL NTSC SECAM等制式的基帶視頻信號。
在實際工程中，我們采取兩個UTP101P（配成一對）組合起來使用，可傳輸一路視頻、音頻或控制信號，傳輸距離為0－300米，雙絞線質量好時可達600米以上。UTP101P也可以與UTP101AR、UTP104AR配對使用，傳輸距離在600－900米。UTP102P干擾抑制及抗電磁輻射能力較強，可以在各種干擾情況較復雜的環境里使用，并且也不對外界產生電磁干擾，是相當環保和經濟的。同時，五類或五類以上非屏蔽雙絞線中共有的4對線，每一對線都可以傳輸一路信號，可以使電話、RS485控制數據、音頻、多路視頻甚至低壓電源共纜傳輸。與傳統視音頻傳輸方案相比，采用無源雙絞線視頻傳輸器可以極大地降低成本，提高性能；與其他同類產品相比，優特普科技產品的性能更強，穩定性更好，性價比優勢更為明顯。
【產品特點】
★傳輸效果好：實時傳輸清晰的AV信號，視頻效果質量高。
★傳輸距離遠：無需電源傳輸距離300米。
★安全性能高：干擾抑制，2級防雷，耐火耐高溫，電源極性反接保護，抗靜電、低EMI、過壓、過流、短路、限幅等線路瞬態沖擊保護。
★外觀設計科學：小巧，“7”形設計，受力力矩小、耐用，接線柱朝內，美觀、不易觸碰，SMT表貼工藝設計。
【產品售后服務】
一年售后服務（詳情請瀏覽保修卡）
【通過認證】
【產品性能參數】
|
視頻傳輸性能 |
兼容視頻制式 |
PAL、NTSC、SECAM等基帶信號 |
|
信號傳輸帶寬 |
0-6MHz(-3db) |
|
傳輸距離 |
300M(UTP101P)、900M(UTP101AR)
選用UTP CAT5E標準線材 |
|
抗干擾 |
>60db |
|
信號接口部分 |
視頻輸入端口 |
卡針母制BNC座，75歐姆阻抗 |
|
視頻輸出端口 |
帶卡套信號線，50歐姆阻抗 |
|
視頻輸出口防護 |
2KV(共模)
執行標志：10/700us
IEC6100-4-5
1955(GB/T 17626.5-1999 |
|
視頻輸入口防護 |
2KV(差模)，4KV(共模)
執行標志：10/700us
IEC6100-4-5
1955(GB/T 17626.5-1999 |
|
防護級別 |
整機靜電防護 |
6KV接觸放電，8KV空氣放電
執行標準：IEC6100-4-2 |
|
可靠性 |
平均故障間隔
時間(MTBF) |
>50000小時 |
|
機械材料特性 |
外觀尺寸 |
22mm*36mm*38mm |
|
外殼材料 |
ABS工程塑料 |
|
外觀顏色 |
黑色 |
|
操作環境 |
工作溫度 |
-20-70℃ |
|
存儲溫度 |
-40-150℃ |
|
濕度 |
0-95%? （無凝結） |
|
認證 |
CE認證，ROHS認證 |
CE認證，ROHS認證 |
|
環保要求 |
可提供環保產品 |
通過ROHS認證 |

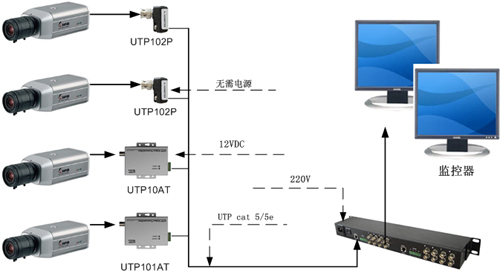

1、UTP101P+UTP101P：0－300米，線好時可達600米以上

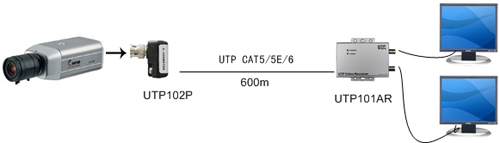

2、UTP101P+UTP101AR：0－600米。線好時可達900米以上
3、UTP101P+UTP104AR：0－600米。線好時可達900米以上
【產品應用范圍】
安防監控系統
多媒體網絡教學系統
液晶、等離子平板多媒體廣告工程
大屏幕LED幕墻顯示工程
大型投影設備演示系統
工業自動化控制系統
遠距離網絡服務器監控
大中型中央控制系統
軍事演習指揮系統
……
|
