THB6064AH(峰值電流4.5A)
詳細參數:

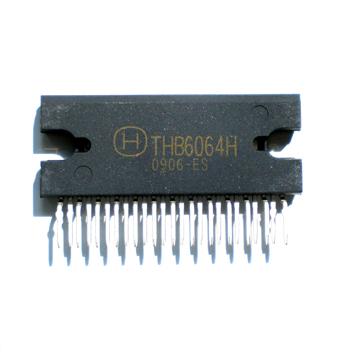

THB6064H 大功率、高細分兩相混合式步進電機芯片式驅動器
THB6064H是大功率、高細分兩相混合式步進電機驅動芯片，外圍電路簡單、工作可靠、使用方便。
一、特性
● 雙全橋 MOSFET 驅動，低導通電阻 Ron = 0.4 Ω（上橋+下橋）
● 高耐壓 50VDC，大電流 4.5A（峰值）
● 多細分可選（1/2，1/8，1/10，1/16，1/20，1/32，1/40，1/64）
● 自動半流鎖定
● 衰減方式連續可調
● 內置溫度保護及過流保護

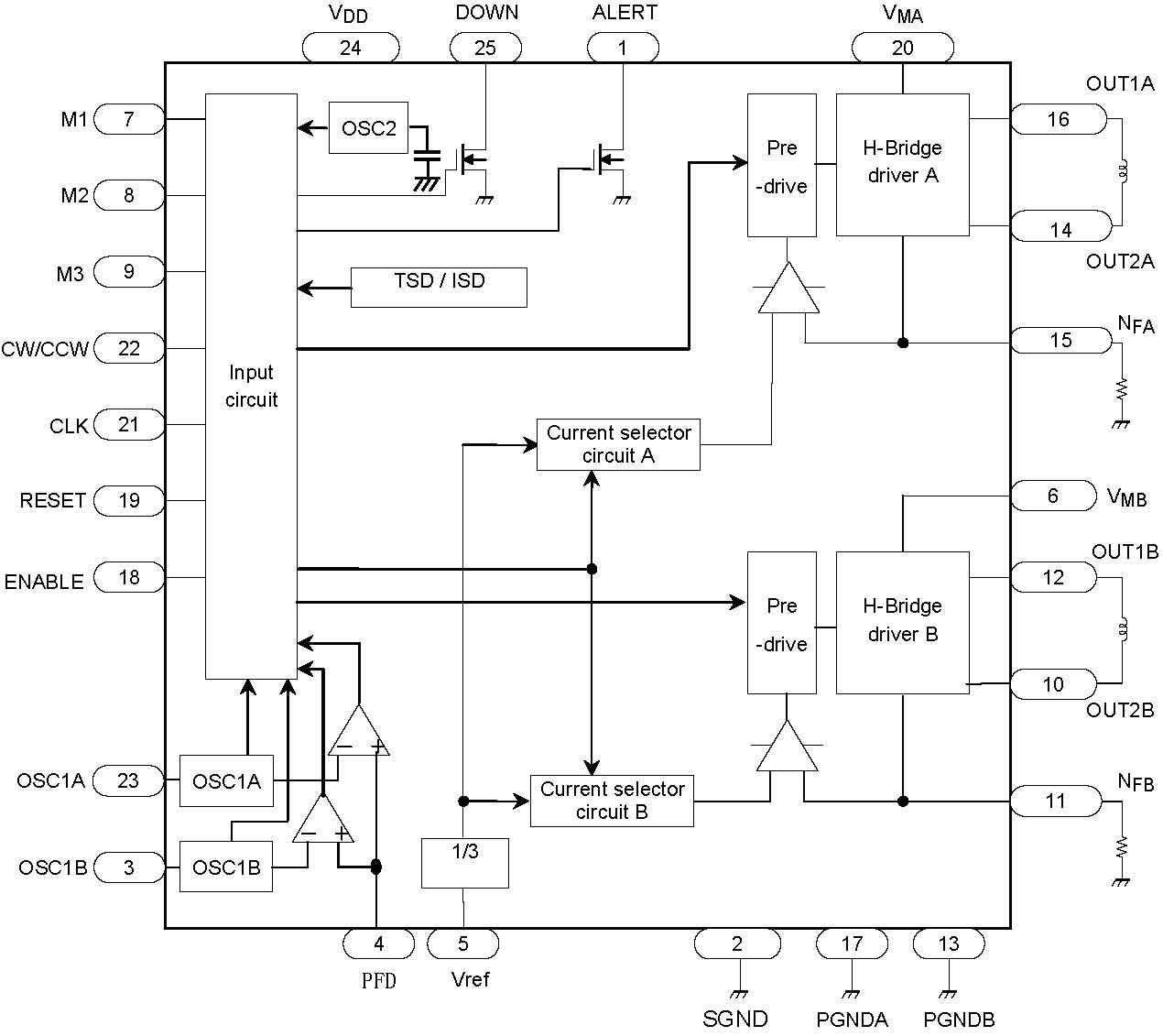

二、框圖

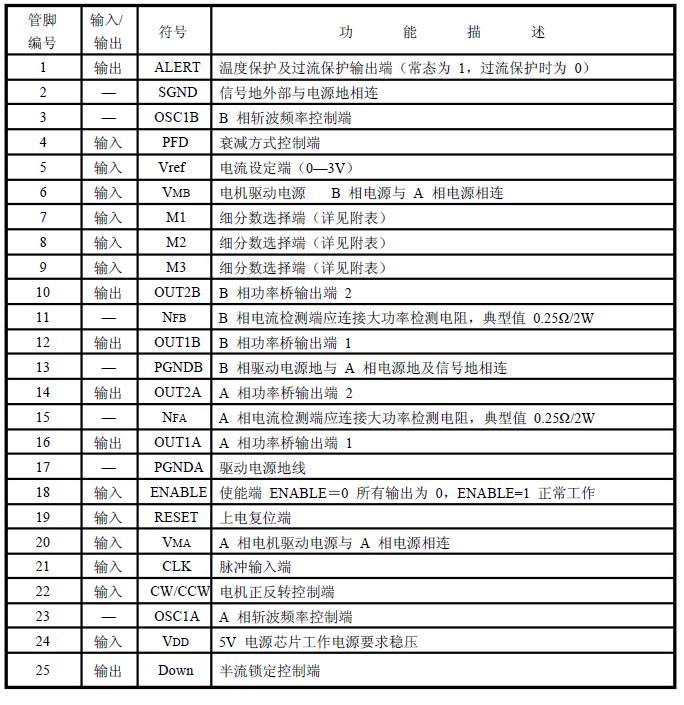

三、管腳說明
四、電器參數

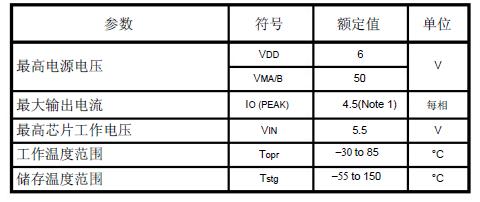

最高額定值 Absolute Maximum Ratings (Ta = 25°C)

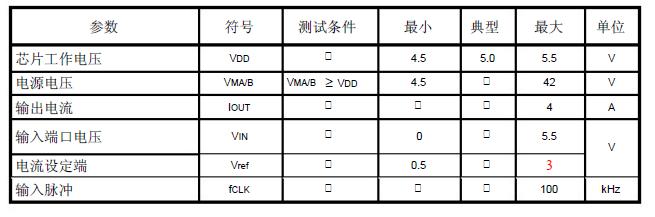

正常運行參數范圍 Operating Range (Ta = -30 to 85°C)

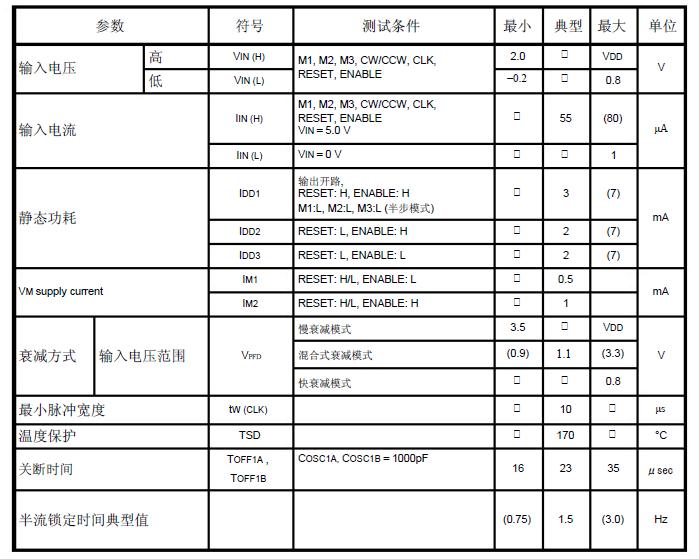

電器特性 Electrical Characteristics (Ta = 25°C, VDD = 5 V, VM = 24 V )

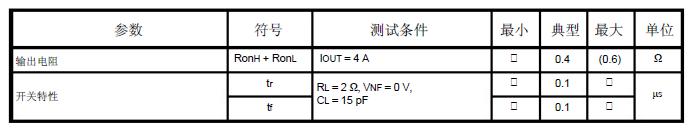

輸出參數 Output Block
五、使用說明
1．M1、M2、M3可選擇八種不同細分狀態
2．PFD：為衰減方式控制端，調節此端電壓可以選擇不同的衰減方式，從而獲得更好的驅動效果：
3．Vref：電流設定端，調整此端電壓即可設定驅動電流值
Io（100%）=Vref *（1/3）*（1/Rs）
Vref取值范圍：0.5V—3.0V
【Rs為檢測電阻】 推薦值為0.25Ω/2W

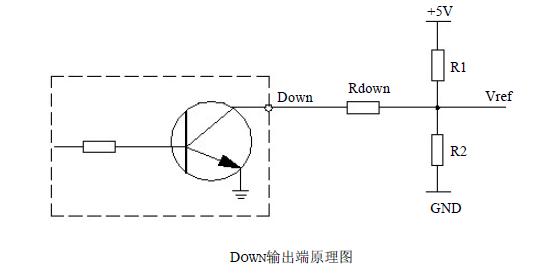

4．Down：半流鎖定控制，電機鎖定時降低功耗的功能（參見原理圖）
當CLK小于1.5Hz時，DOWN輸出為0；
當CLK大于1.5Hz時，DOWN輸出為1；
DOWN常態為1此時Vref電壓由R1和R2分壓決定形成設定電流，當啟動半流鎖定功能時，DOWN=0，Rdown參與R1、R2分壓，從而降低了Vref,也就減小了設定電流，Rdown的阻值決定電流下降的幅度。從而降低了VREF，也就減少了設定電流R1的阻值決定電流下降的幅度。
即：改變鎖定電阻Rdown的阻值，可獲得不同的鎖定電流值。
5．ALERT ：過流及過溫保護輸出端
正常狀態下，ALERT=1；
當有過流或過溫現象時，此端輸出為0

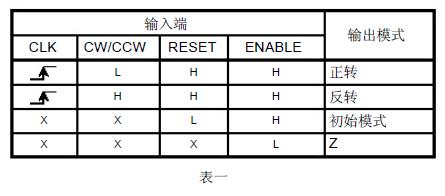

6. CLK：脈沖輸入端（參見表一）
-0.2V—VDD方波，脈沖頻率最高100KHz，脈沖寬度最小4μS
7. CW/CCW：電機正反轉控制端（參見表一）
CW/CCW為0時，電機正轉
CW/CCW為1時，電機反轉
8. RESTER：上電復位端（參見表一）
為1時，芯片工作
9. ENABLE：使能端（參見表一）
為0時，芯片輸出為0

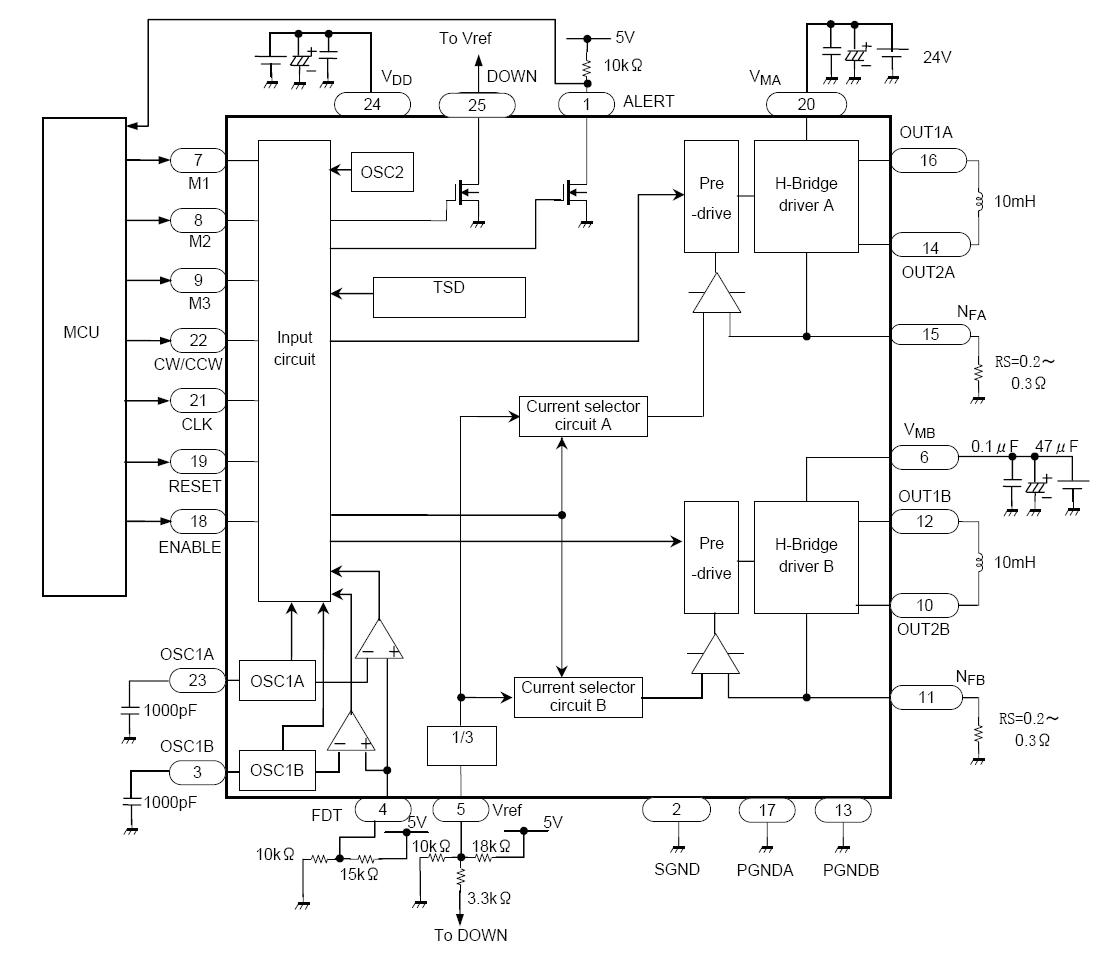

六、參考電路圖

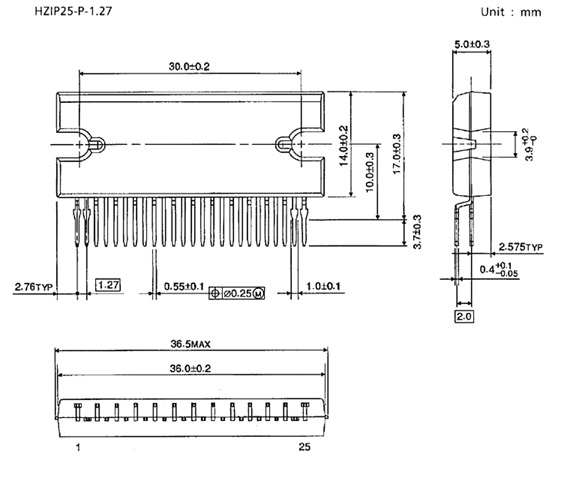

封裝尺寸 Package Dimensions
重量：9.86 g
