過熱保護用PTC熱敏電阻器
生產中需要連續運轉的車床，電熱烘箱，球蘑機等機電設備以及其它無人值守的設備， 因電機過熱或溫控失靈造成的事故比較常見，使用電機過熱保護用PTC熱敏電阻可以有效預防事故發生。
對電機過熱保護常用的方法是在電機定子的繞組里埋設體積極小的傳感器用PTC熱敏電阻感溫頭，在正常情況下電機過熱保護用PTC熱敏電阻處于低阻態，不影響電機的正常運轉。 當電機內部因故障過熱時，電機過熱保護用PTC熱敏電阻受熱阻值躍變，與之配合的繼電器失電釋放， 電機停止運轉，等候排除故障后重新運轉。這種保護方法的優點在于直接監測繞組內部的溫度變化，在過熱溫度突破電機的絕緣等級之前使電機得到保護， 同時由于TC熱敏電阻的可恢復性，不必象溫度保險絲一樣必需更換新的。
產品概述
過熱保護用PTC熱敏電阻器產品概述
SCRBH溫控PTC熱敏電阻利用PTC熱敏電阻器在居里溫度以上電阻值陡然升高的特性，當環境溫度異常升高時，裝有PTC熱敏電阻器的保護線路通過阻值的改變而接通或斷開回路，達到保護組件目的。
SCRBH溫控PTC熱敏電阻主要參數
保護溫度點TS（℃）
額定零功率電阻值R25(Ω)
保護溫度時的電阻值（Rs，Min）
保護溫度-15℃電阻值（RS-15，Max）
1. SCRBH溫控型PTC熱敏電阻系列產品分兩種外形：A-引線型、B-表面貼裝型
2. 保護溫度范圍：60~130℃
3. 反應時間快
4. 長期穩定
5. 外形尺寸小、安裝方便
6. 產品過熱保護后不需要再設置
| | |

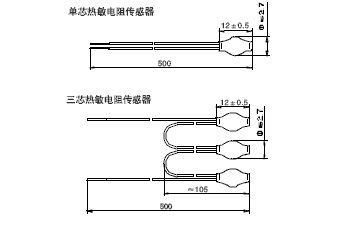

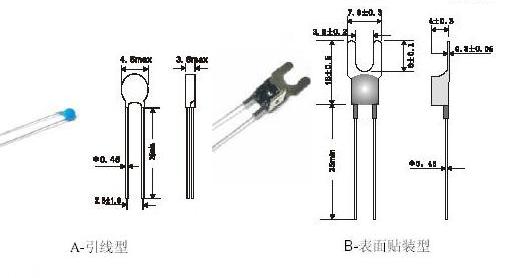

SCRBH外觀及結構圖
應用范圍
1. 開關電源
2. 電子設備（電機、變壓器等）
3. 功率器件

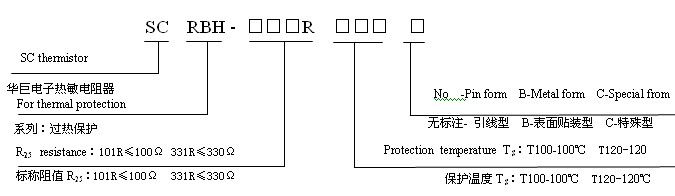

·SCRBH過熱保護型號和參數列表，其中A代表基本引線型，B代表有固定金屬插片型。
|
A/B型號 |
最大電壓 |
保護溫度點 |
額定電阻值R25 |
保護溫15℃電阻值RS-15 |
保護溫度電阻值 |
最大電流 |
|
Vmax(V) |
Ts（℃） |
（Ω） |
（Ω） |
R（Ω） |
Imax（mA） |
| SCRBH-101R-60A/B |
30(Vdc) |
60 |
100max |
≤330 |
≥470 |
100 |
| SCRBH-101R-70A/B |
30(Vdc) |
70 |
100max |
≤330 |
≥470 |
100 |
| SCRBH-101R-80A/B |
30(Vdc) |
80 |
100max |
≤330 |
≥470 |
100 |
| SCRBH-101R-90A/B |
30(Vdc) |
90 |
100max |
≤330 |
≥470 |
100 |
| SCRBH-101R-100A/B |
30(Vdc) |
100 |
100max |
≤330 |
≥470 |
100 |
| SCRBH-101R-110A/B |
30(Vdc) |
110 |
100max |
≤330 |
≥470 |
100 |
| SCRBH-101R-120A/B |
30(Vdc) |
120 |
100max |
≤330 |
≥470 |
100 |
| SCRBH-101R-130A/B |
30(Vdc) |
130 |
100max |
≤330 |
≥470 |
100 |
| SCRBH-331R-60A/B |
30(Vdc) |
60 |
330max |
≤1.5K |
≥2.2K |
100 |
| SCRBH-331R-70A/B |
30(Vdc) |
70 |
330max |
≤1.5K |
≥2.2K |
100 |
| SCRBH-331R-80A/B |
30(Vdc) |
80 |
330max |
≤1.5K |
≥2.2K |
100 |
| SCRBH-331R-90A/B |
30(Vdc) |
90 |
330max |
≤1.5K |
≥2.2K |
100 |
| SCRBH-331R-100A/B |
30(Vdc) |
100 |
330max |
≤1.5K |
≥2.2K |
100 |
| SCRBH-331R-110A/B |
30(Vdc) |
110 |
330max |
≤1.5K |
≥2.2K |
100 |
| SCRBH-331R-120A/B |
30(Vdc) |
120 |
330max |
≤1.5K |
≥2.2K |
100 |
| SCRBH-331R-130A/B |
30(Vdc) |
130 |
330max |
≤1.5K |
≥2.2K |
100 |
SMDRBH貼片溫控PTC熱敏電阻

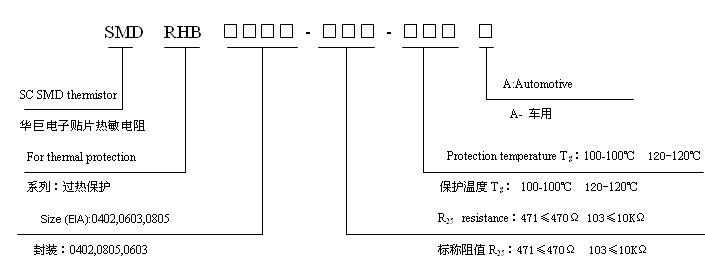

產品標志說明：
|
|
最大電壓 |
保護溫度點 |
額定電阻值R25 |
下限控溫點RS-5(℃) |
上限控溫點RS+5(℃) |
工作溫度 |
|
Vmax (Vdc) |
Ts (℃) |
R25 (Ω) |
TL(℃) |
RH (Ω) |
TH (℃) |
RH (Ω) |
(℃) |
| SMDRBH-0402-471-105 |
32 |
105±5 |
470 |
100 |
≤4700 |
110 |
≥4700 |
-25～+120 |
| SMDRBH-0402-471-115 |
115±5 |
110 |
120 |
-25～+130 |
| SMDRBH-0402-471-125 |
125±5 |
120 |
130 |
-25～+140 |
| SMDRBH-0603-471-65 |
65±5 |
470 |
60 |
≤4700 |
70 |
≥4700 |
-25～+80 |
| SMDRBH-0603-471-75 |
75±5 |
70 |
80 |
-25～+90 |
| SMDRBH-0603-471-85 |
85±5 |
80 |
90 |
-25～+100 |
| SMDRBH-0603-471-95 |
95±5 |
90 |
100 |
-25～+110 |
| SMDRBH-0603-471-105 |
105±5 |
100 |
110 |
-25～+120 |
| SMDRBH-0603-471-115 |
115±5 |
110 |
120 |
-25～+130 |
| SMDRBH-0603-471-125 |
125±5 |
120 |
130 |
-25～+140 |
| SMDRBH-0603-471-135 |
135±5 |
130 |
140 |
-25～+150 |
| SMDRBH-0603-103-110 |
110±5 |
10K |
105 |
≤4.7M |
115 |
≥4.7M |
-25～+125 |
| SMDRBH-0603-103-120 |
120±5 |
115 |
125 |
-25～+135 |
| SMDRBH-0603-103-130 |
130±5 |
125 |
135 |
-25～+145 |
| SMDRBH-0603-473-130 |
130±5 |
47K |
125 |
≤4.7M |
|
≥4.7M |
-25～+145 |
| SMDRBH-0805-471-65 |
65±5 |
470 |
60 |
≤4700 |
70 |
≥4700 |
-25～+80 |
| SMDRBH-0805-471-75 |
75±5 |
70 |
80 |
-25～+90 |
| SMDRBH-0805-471-85 |
85±5 |
80 |
90 |
-25～+100 |
| SMDRBH-0805-471-95 |
95±5 |
90 |
100 |
-25～+110 |
| SMDRBH-0805-471-105 |
105±5 |
100 |
110 |
-25～+120 |
| SMDRBH-0805-471-115 |
115±5 |
110 |
120 |
-25～+130 |
| SMDRBH-0805-471-125 |
125±5 |
120 |
130 |
-25～+140 |
| SMDRBH-0805-471-135 |
135±5 |
130 |
140 |
-25～+150 |
汽車用SMDRBH貼片溫控PTC熱敏電阻
|
|
最大電壓 |
保護溫度點 |
額定電阻值R25 |
下限控溫點RS-5(℃) |
上限控溫點RS+5(℃) |
工作溫度 |
|
Vmax (Vdc) |
Ts (℃) |
R25 (Ω) |
TL(℃) |
RH (Ω) |
TH (℃) |
RH(Ω) |
(℃) |
| SMDRBH-0603-471-65A |
32 |
65±5 |
470 |
60 |
≤4700 |
70 |
≥4700 |
-40～+150 |
| SMDRBH-0603-471-75A |
75±5 |
70 |
80 |
-40～+150 |
| SMDRBH-0603-471-85A |
85±5 |
80 |
90 |
-40～+150 |
| SMDRBH-0603-471-95A |
95±5 |
90 |
100 |
-40～+150 |
| SMDRBH-0603-471-105A |
105±5 |
100 |
110 |
-40～+150 |
| SMDRBH-0603-471-115A |
115±5 |
110 |
120 |
-40～+150 |
| SMDRBH-0603-471-125A |
125±5 |
120 |
130 |
-40～+150 |
| SMDRBH-0603-471-135A |
135±5 |
130 |
140 |
-40～+150 |
| SMDRBH-0805-471-65A |
65±5 |
470 |
60 |
≤4700 |
70 |
≥4700 |
-40～+150 |
| SMDRBH-0805-471-75A |
75±5 |
70 |
80 |
-40～+150 |
| SMDRBH-0805-471-85A |
85±5 |
80 |
90 |
-40～+150 |
| SMDRBH-0805-471-95A |
95±5 |
90 |
100 |
-40～+150 |
| SMDRBH-0805-471-105A |
105±5 |
100 |
110 |
-40～+150 |
| SMDRBH-0805-471-115A |
115±5 |
110 |
120 |
-40～+150 |
| SMDRBH-0805-471-125A |
125±5 |
120 |
130 |
-40～+150 |
| SMDRBH-0805-471-135A |
135±5 |
130 |
140 |
-40～+150 |

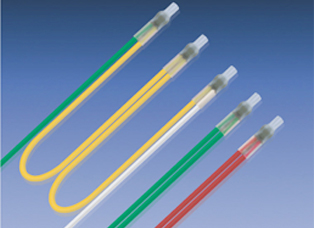

SCRBHC電機保護PTC熱敏電阻
應用范圍：
該產品廣泛應用于需要超溫保護的場合。將產品安裝在需要超溫保護的設備中，PTC電阻信號傳至電機保護器中，當溫度接近絕緣耐熱等級溫度時，電機保護器斷開電路實施保護。
特點：
由超小型PTC熱敏電阻制成，體積小、壽命長、穩定性好、靈敏度高。技術指標均達到國際同類產品水平。
使用
可以單支使用，也可以多只串聯使用，在同一電路中控制不同點的溫度。
技術數據
控制溫度范圍為Tk60℃～Tk180℃。控制溫度Tk每間隔5℃設定一種規格。一至六芯都可根據用戶的要求生產，SCRBHC系列采用德國DIN 44080、DIN 44081、DIN 44082標準。

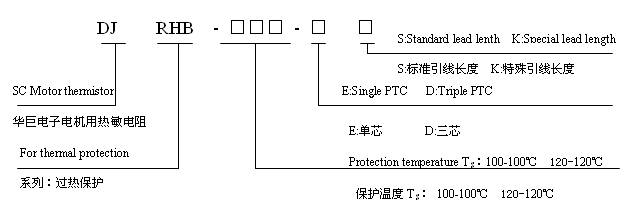

命名方式：
標準引線長度DS:520 200 200 520 DK 520 520 (單位：mm)
常規型號：
| PTC熱敏電阻參數數據 |
ES系列（單芯） |
DS系列（三芯） |
單位 |
| 最大工作電壓 |
Umax |
25 |
25 |
V |
| 額定動作溫度 |
Tk |
60～180 |
60～180 |
℃ |
| Tk公差 |
|
±5 |
±5 |
℃ |
| Tk的重復性 |
ΔT |
±0.5 |
±0.5 |
℃ |
| 額定電阻值 |
R25℃±1℃ |
≤100 |
≤300 |
Ω |
| 下限控溫點(V≤2.5V) |
TK-5(℃) |
≤550 |
≤1650 |
Ω |
| 上限控溫點(V≤2.5V) |
TK+5(℃) |
≥1330 |
≥3990 |
Ω |
| 保護溫+15℃電阻值 |
TK+15(℃) |
≥4 |
≥12 |
KΩ |
| 熱響應時間 |
Ts |
≤5 |
≤5 |
S |
| 絕緣耐壓 |
V |
2.5 |
2.5 |
KV |
| 導線拉力 |
|
承受10N,10S拉力無損壞現象 |
承受10N,10S拉力無損壞現象 |
N |
| 最高存放溫度 |
TLmax |
160 |
160 |
℃ |
| 最低存放溫度 |
TLmin |
-25 |
-26 |
℃ |

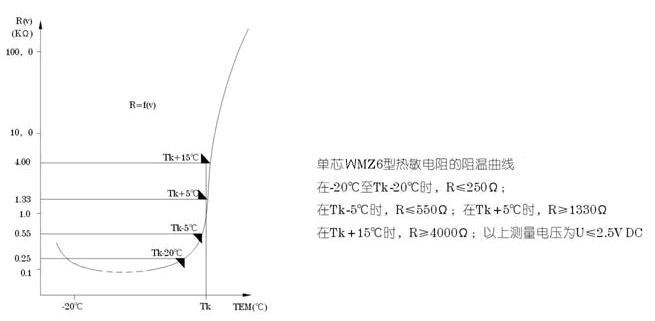

工作原理
PTC熱敏電阻具有正溫度系數電阻特性。當溫度達到其居里點時，半導體陶瓷相變開始，其電阻值隨溫度的升高而快速增大，在控制溫度點Tk附近，變化尤其明顯，從而起到控制電路的目的

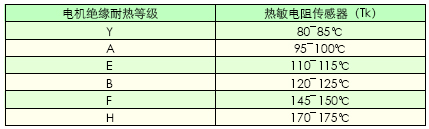

推薦按下表選用熱敏電阻傳感器（僅供參考）
控制溫度對應的引線顏色
| 溫度 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
105 |
110 |
115 |
120 |
125 |
130 |
135 |
140 |
145 |
150 |
155 |
160 |
165 |
170 |
180 |
| 線色 |
棕 |
棕 |
棕 |
白 |
白 |
白 |
綠 |
紅 |
蘭 |
棕 |
蘭 |
灰 |
紅 |
蘭 |
紅 |
白 |
白 |
黑 |
蘭 |
蘭 |
蘭 |
白 |
白 |
| 線色 |
黑 |
紅 |
灰 |
灰 |
棕 |
白 |
綠 |
紅 |
灰 |
棕 |
綠 |
灰 |
綠 |
蘭 |
黑 |
蘭 |
黑 |
黑 |
黑 |
紅 |
棕 |
綠 |
紅 |

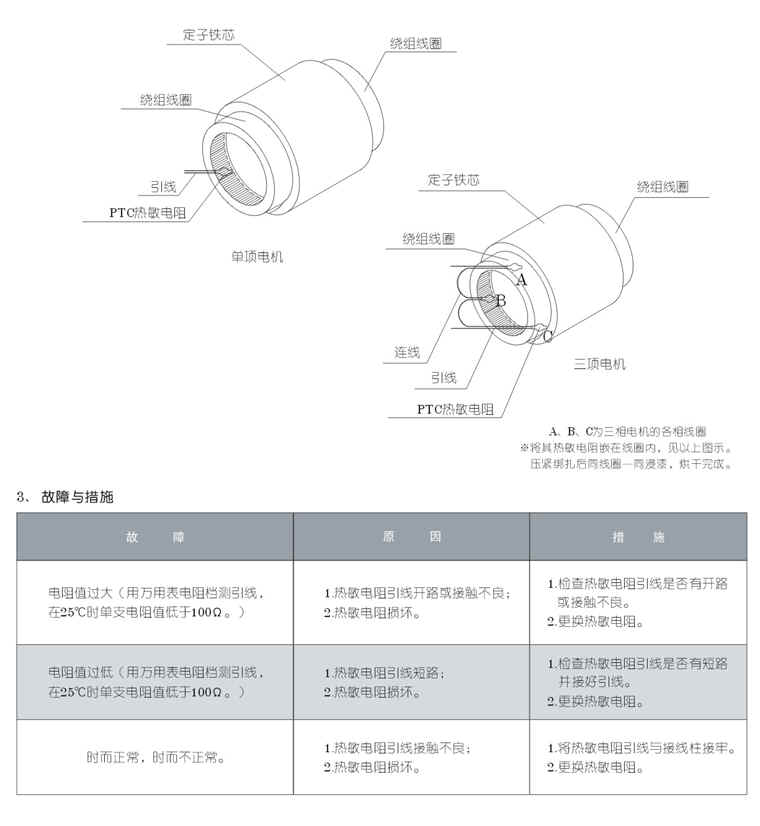

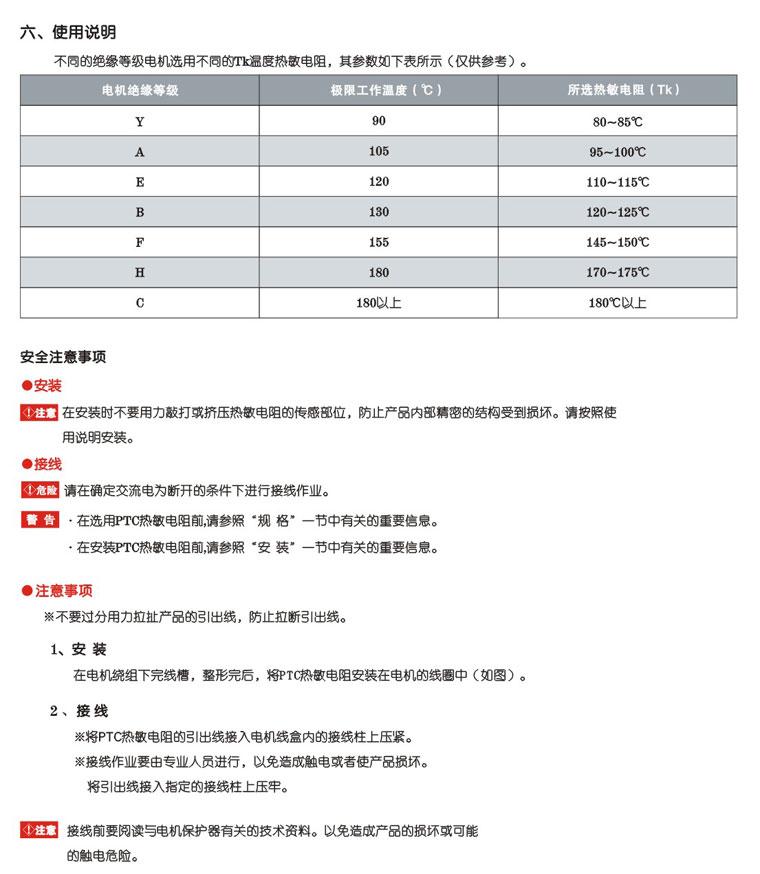

安裝說明
將傳感器固定在需要檢測溫度的部位（通常安裝在繞組中），在安裝時不要用力敲打或擠壓傳感器的芯片，不要讓引線承受拉力，引線接在電機接線盒內。必須與電機保護器配合使用，方可對電機超溫實施控制。
三芯式傳感器的每個芯片分別安裝在三相繞組的適當位置，每相繞組安裝一芯。
