產品簡介 Model PX8006是設計應用于適合工業環境下的USB到RS-422/485高速光電隔離、并帶有突波保護功能的轉換器，在RS-422/485通訊距離以及總線負載能力方面有較高的性能表現，在產品性能、可靠性方面，可替代同類型臺灣知名名公司的產品。另外的具有的優勢是PX8006以虛擬串口的方式，可以節省計算機的串口資源，或是應用在沒有串口的筆記本電腦可獲得一個高速、可靠的光電隔離串口，來連接RS-422/485設備。操作USB-RS-422/485光隔轉換器，如同操作標準串口一樣，無需做任何USB底層編程，用戶應用程序不做任何修改，它的設計可以讓用戶方便地連接諸如PLC、PLD、條碼掃描器、工業自動化控制等設備上。
Model PX8006 無需外部供電，模塊自USB端口取得充沛的電源供電。模塊內置DC-DC隔離轉換，耐壓達3000V，通訊信號高速光電耦合隔離，同時內置的瞬變抑制元器件，16KV ESD突波保護，能有效的防止RS-422/485總線諸如雷擊、浪涌等突波損害，確保RS-422/485總線設備運行在安全、可靠狀態。DIN工業導軌設計，方便用戶在工業場合使用，10線壓線端子用于信號的輸出。LED指示電源、數據收、數據發工作狀態。
完全透明的傳輸方式，通訊波特率自適應，最高可至1MBPS（與通訊距離有關），無需更改用戶通訊軟件設置。
Model PX8006可作為USB到RS-422轉換器使用，或是作為USB轉2通道RS-485集線器（TwoChannel RS-485 Hub使用,通過模塊內置的跳線，來實現RS-422或是RS-485工作方式。如用戶采用RS-485總線方式，2通道RS-485集線器方式，可改善用戶RS-485網絡匹配，降低RS-485總線設備運行風險。

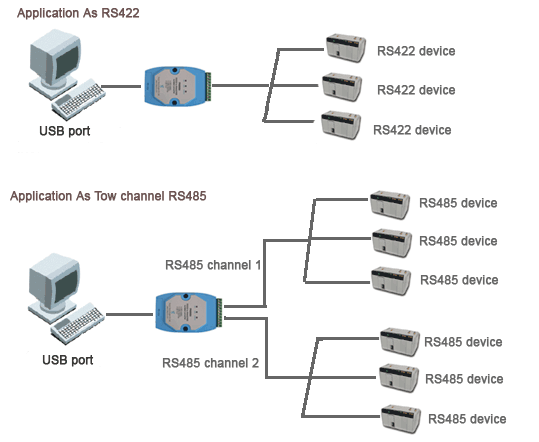

應用圖示
技術指標
產品特性
-工業導軌安裝，適用于工業現場；
-支持RS-422全雙工模式，或2通道RS-485集線器半雙工通訊模式；
-信號光電隔離，電源DC-DC隔離轉換，隔離耐壓達3000V；
-LED指示電源、信號收、發工作狀態；
-USB端口取電，無需外部供電；
-數據傳輸速率自動適應，覆蓋0~1MBPS；
-通訊距離支持1500米以?xún)?nèi)（與通訊速率、通訊電纜性能有關）；
-內置跳線可配置RS-485總線終端電阻；
-內置600W抗雷擊保護器，以及16KV ESD保護；
-工業級溫度范圍；
-輸入：USB方形插座；
-輸出：10線壓線接線端子；
-尺寸: L*W*H: 117*70*34mm
供電方式
Model PX8006無需外部供電，計算機USB端口提供充沛電源。
