產品簡介 20ma電流環接口是工業界流行的一種串行數據通信方法，電流信號傳輸比電壓信號傳輸具有更好的抗干擾能力。尤其體現在工業現場的強抗干擾能力和噪聲抑制能力，尤其適合遠距離的串行通訊。廣泛的應用于稱重儀器儀表通訊、PLC、以及電表的數據采集。
Model PX8015是設計應用于適合工業環境下的RS-232/422/485到20ma電流環光電隔離、并帶有突波保護功能的轉換器，支持4線制與2線制電流環通訊，并可根據索要連接的電流環設備的有源、無源狀態，通過模塊內置的DIP開關設置相應的有源電流環與無源電流環狀態。
Model PX8015 需要外部12VDC穩壓供電，模塊內置DC-DC隔離轉換，耐壓達3000V，通訊信號高速光電耦合隔離，同時內置的瞬變抑制元器件，16KV ESD突波保護，能有效的防止串行設備被諸如雷擊、浪涌等突波損害。DIN工業導軌設計，方便用戶在工業場合使用，10線壓線端子用于電源及信號的輸入輸出。LED指示電源、數據收、數據發工作狀態。
完全透明的傳輸方式，通訊波特率自適應，最高可至115200BPS（與通訊距離有關），無需更改用戶通訊軟件設置。

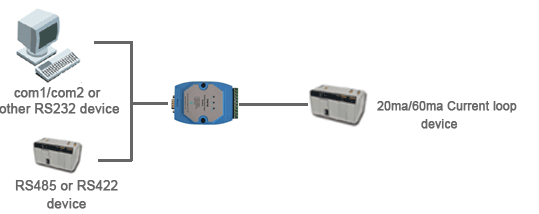

應用圖示
技術指標
產品特性 -工業導軌安裝，適用于工業現場；
-支持RS-232或RS-422全雙工模式，或RS-485半雙工通訊模式；
-信號光電隔離，電源DC-DC隔離轉換，隔離耐壓達3000V；
-LED指示電源、信號收、發工作狀態；
-12VDC穩壓供電；
-數據傳輸速率自動適應，覆蓋0~115200BPS；
-通訊距離支持1500米以內（與通訊速率、通訊電纜性能有關）；
-遠距離驅動完全透明，無須更改通訊軟件；
-有源、無源電流環DIP開關選擇；
-支持兩線制電流環與四線制電流環；
-內置600W抗雷擊保護器，以及16KV ESD保護；
-工業級溫度范圍；
-輸入：DB-9孔，設置為DCE方式；
-輸出：10線壓線接線端子；
-尺寸: L*W*H: 117*70*34mm
供電方式
Model PX8015需要外部供電。供電方式為12VDC穩壓供電：
