產品簡介 Model PX8101是設計應用于適合工業環境下的RS-232到CAN總線電平光電隔離、并帶有突波保護功能的轉換器，產品的設計可通過EMC電磁兼容性試驗標準，它提供了RS-232信號在低速率通訊狀態下，以雙絞線作為通訊傳輸電纜，通訊距離在10公里以?xún)?nèi)的通訊解決方案。在技術上突破了普通RS-232信號只能在15.5米內的傳輸限制，也大大優于普通RS-232長線驅動器只能點對點1000米左右通訊功能，由于CAN總線電平傳輸具有可靠、穩定、抗干擾能力強的特點，在經過近端RS-232到CAN電平的轉換，在10公里內的遠端再由CAN電平轉換為RS-232電平，完成了RS-232超遠距離的半雙工通訊方式。的在產品性能、可靠性方面，可替代同類型臺灣知名名公司的產品。
Model PX8101不僅解決RS-232點到點的超遠距離通訊，同時在以雙絞線構架的CAN總線上，其他具有RS-232接口的設備，在掛接PX8101后，可以作為CAN總線上的節點，構成CAN網絡。上位機與節點的通訊采用輪詢方式。
Model PX8101 需要外部供電，8-24V AC/DC 寬電壓輸入，或是DC5V輸入，供電模式可通過模塊內置的跳線來選擇，模塊內置DC-DC隔離轉換，耐壓達3000V，通訊信號高速光電耦合隔離，同時內置的瞬變抑制元器件，16KV ESD突波保護，能有效的防止CAN總線被諸如雷擊、浪涌等突波損害，確保RS-232設備以及CAN總線運行在安全、可靠狀態。DIN工業導軌設計，方便用戶在工業場合使用，10線壓線端子用于電源及信號的輸入輸出。LED指示電源、數據收、數據發工作狀態。
完全透明的傳輸方式（與CAN協議無關），半雙工通訊模式，通訊波特率自適應，最高可至115200BPS（與通訊距離有關），無需更改用戶通訊軟件設置。

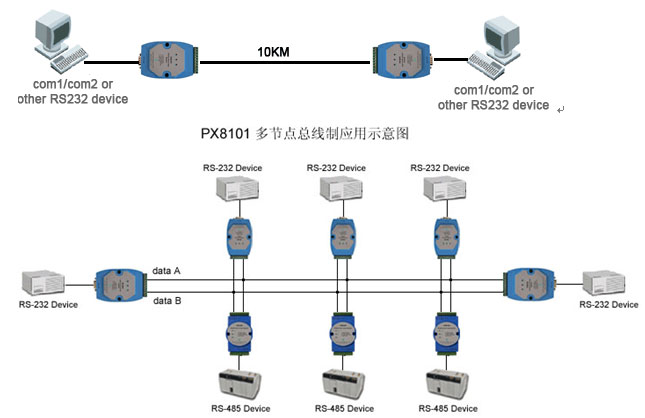

應用圖示
技術指標
產品特性
-工業導軌安裝，適用于工業現場；
-支持RS-232半雙工通訊模式，數據收、發自抑制，本地發送的數據不會收到；
-信號光電隔離，電源DC-DC隔離轉換，隔離耐壓達3000V；
-LED指示電源、信號收、發工作狀態；
-8-24V寬電壓輸入，AC、DC兼容供電，也可DC5V穩壓供電；
-數據傳輸速率自動適應，覆蓋0~115200BPS；
-通訊距離支持10公里以?xún)?nèi)（與通訊速率、通訊電纜性能有關）；
-內置跳線可配置CAN總線終端電阻；
-內置600W抗雷擊保護器，以及16KV ESD保護；
-工業級溫度范圍；
-輸入：DB-9孔，設置為DCE方式；
-輸出：10線壓線接線端子；
-尺寸: L*W*H: 117*70*34mm
供電方式
Model PX8101需要外部供電。供電有兩種方式：
1：8~24V AC/DC寬電壓輸入，模塊內Jumper3設置為短路；
2：DC+5V穩壓供電，模塊內Jumper3 設置為開路；
