1.簡介

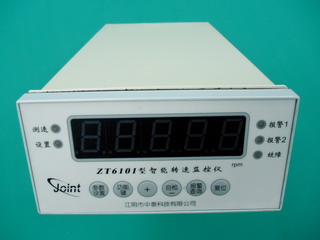

ZT6101型智能轉速監控儀應用微處理芯片對信號進行處理，測量準確，性能穩定，能根據用戶的需要擴展功能。該監控儀具有：轉速測量、兩級報警、超速保護、模擬電壓電流輸出、傳感器故障監測、報警查詢、自檢等功能。適用于電力、石油、化工等單位轉動機械的監控和保護。齒數、報警設定值可在現場設置。有三種機殼供選擇，尺寸分別為：A: 160（寬）×80（高）×300（深）mm， B: 160（寬）×80（高）×80（深）mm，C：為框架組合式，見6800系列汽輪機監控系統結構參數
2.主要功能
● 具有速度測量顯示功能，最大測速99999轉/分，五位數碼管顯示。
● 報警功能，當所測速度超過任一報警設定值時，前面板相應報警指示燈亮，在后面板輸出開關信號，保護被監控設備。
● 設有電壓、電流輸出接口，可與計算機等設備連接。
● 報警值、齒數、時間可通過前面板按鍵設置。
● 對超速事件具有存儲功能，以備查詢。
● 對傳感器或輸入電路故障具有指示功能。
● 設有自檢功能
3.技術參數
● 測量范圍：1～99999轉/分，
● 準確度：±0.02%×n(n為顯示儀的示值r/min)±1個字
● 輸入信號：正弦波或脈沖輸入，輸入電壓有效值0.3-20V
● 報警輸出：在前面板上有二個紅色LED指示燈，報警1及報警2。在后面板有二個繼電器常閉報警觸點，繼電器輸出接點電流為：AC220V/3A，DC28V/3A。
● 輸出接口:輸出正比于轉速監控儀滿量程范圍(0-3500r/min)
電流：4～20mA 負載≤500Ω
電壓：1～5VDC 負載≥≥5KΩ
● 工作環境：
A．溫度：0～+60℃
B．相對濕度：≤80%
C．周圍無強磁場干擾
D. 周圍無腐蝕性氣體存在
● 工作電源：AC220V±10% 50Hz±5% 功耗≤20W
● 安裝方式: 盤式
● 整機尺寸：
A: 160（寬）×80（高）×300（深）mm
B: 160（寬）×80（高）×80（深）mm
● 開孔尺寸：151（寬）×75（高）mm
4．選型指南
ZT6800811—A□□—B□□—C□□—D□□—E□□

ZT6101—A□□—B□□—C□□—D□□—E□□

量程選擇：A□□
0 1: 0～4000轉/分
0 2: 0～4500轉/分
0 3: 0～9000轉/分
0 4: 0～99999轉/分（ZT6101型）
電流輸出： B□□
0 1: 4～20mA
0 2: 0～10mA
電壓輸出：1～5V
傳感器選擇：C□□
0 1: 磁阻式傳感器
0 2: 電渦流傳感器（當現場不需要零轉速時可不選用）
報警延遲: D□□
0 1: 0.1秒
0 2: 1秒
0 3: 3秒
齒數選擇：E□□
0 1: 48齒
0 2: 60齒

6800系列汽輪機監控系統結構參數

代號 機箱
位數 外型尺寸 開孔尺寸
L H S L H
1 4 280 258 397 220 225
2 5 331 258 397 271 225
3 6 382 258 397 322 225
4 7 433 258 397 373 225
5 8 484 258 397 424 225
6 9 535 258 397 475 225
7 10 586 258 397 526 225
8 11 637 258 397 577 225
9 12 688 258 397 628 225
10 13 739 258 397 679 225
11 14 790 258 397 730 225
