三次元安裝預定場所要求環境條件建議暨相關聯絡事宜，以供參考。
一、 溫度
為使精密儀器發揮精密測量功能，安裝場所在于恒溫的環境是為必要條件（精密測量環境之標準狀態中規定標準溫度狀態1級理想溫度為20℃±1℃，而溫度變化量為8小時2℃為基準，此為實驗室之標準）。此項一般建議客戶如不是為標準實驗室，在溫度上也最好保持在為22℃±2℃，避免被測物和測量?jī)x因溫度變化，產生膨脹縮收的誤差。
二、濕度
雖然并不直接影響三次元測量?jī)x之精度。但如果濕度高時重要加工面上容易產生生銹貨，且對電子機器零件也會又不良影響，所以希望維持在55～65﹪。此項一般建議客戶加裝除濕機。
三、地面振動
安裝場所之地面振動，當在10Hz以下之振動時，振幅必須在2μP-P以下。當在10Hz～50Hz振動時，加速度必須在0.4qal以下。建議安裝場所盡可能遠離沖壓床機器或大卡車通路等振動源，需要時建議建防振地基，以確保機臺精度。
四、機臺搬運路徑
安裝場所之地點與搬運路徑及搬運工具請事前規劃準備。門寬、門高與三次元安裝場地需高度等事先完成以便搬運及安裝。
五、電流與電壓
因大陸地區電流與電壓品質較不穩定，此項一般建議客戶加裝穩壓器和UPS。三次元測量?jī)x臺使用220V電壓，需求五至六插座。
六、氣源
三次元是使用空氣軸承作動，對與空氣品質上要求較高。因此建議最好給予獨立氣源氣壓穩定于0.45MPa以上，并且加強三聯式濾水濾油器，以確保氣源干凈增加機器壽命。將Φ8mm管線快速接頭設置在放置三次元機臺附近。(定期更換三聯式濾水濾油器的濾網)
七、人員訓練
機臺操作教育訓練人員之挑選，須有量測觀念和會看圖形經驗者佳。
八、機臺到廠日期與三次元安裝預定場所場地完成日期聯絡告知，以便安排人員前往安裝教育。(機臺到廠請勿自行拆裝由技術人員拆箱)
附件：防振地基設置要領
防振地基制作程序：
1、防振臺長度由機臺寬度及長度決定。為使防振地基必須獨立。
2、挖深超過1.8m，地基留1.8m作防振，地基得先用水泥混凝土或者不作，只要挖空使之獨立。
3、防振地基分成底層及上層兩部分，底層由4層鵝卵石及3層細砂，先鋪鵝卵石，高度100mm，鵝卵石直徑50mm，約兩層鵝卵石。再鋪細砂100mm，用水浸入細砂，使細砂嵌入石縫內，使水滿過細砂后，再補充細砂至100mm，繼續鋪鵝卵石100mm，再鋪細砂100mm，步驟與第一層相同，使水滿過全部細砂，完成第二層石與砂。再以相同步驟完成第三層石與砂，再放石頭共7層，700mm深，即完成底層。上層必須用鋼筋與混凝土深度1.1m，水泥的磅數為4000lb。

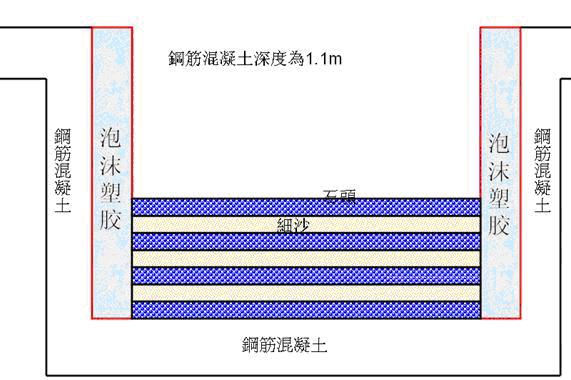

防振地基制作示意圖：
|
