MT8000系列人機帶有以太網接口，通過Ethernet網絡，可以實現對遠程人機或者PLC數據的監控，同時也可以實現對遠程MT8000人機下載程序。

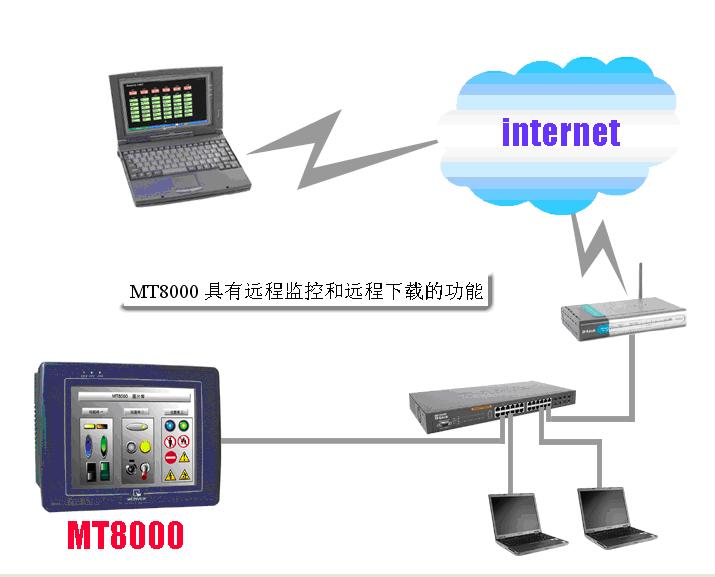

MT8000遠程監控系統的結構圖如下：
其中，MT8000人機上可以連接多種控制器。
實現MT8000的遠程監控功能，首先要對被訪問的MT8000人機所在的局域網的路由器進行設置，方法如下：
1.MT8000的IP設置
觸摸機器的右下角，會在機器底部出現一條工具欄，左面有4個圖標，如圖示

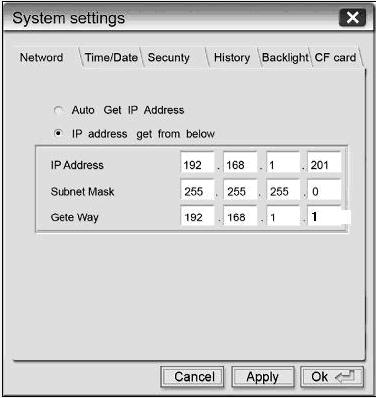

點擊第四個“System Setting”圖標，輸入密碼后（默認密碼111111），出現如下圖所示對話窗口：
在“Netword”一欄中，設定機器的IP地址，完成后保存確定即可。建議設定后重啟一下機器再下載程序。

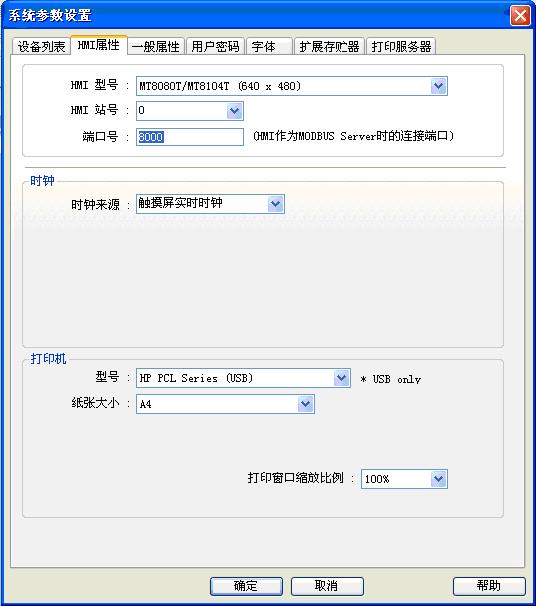

同時，在EB8000軟件中，設置MT8000的端口號，如下圖所示，可以設為8000.
2.路由器的設置
通過設置路由器，將8000端口號映射到MT8000人機的IP地址上。以TP-LINK路由器為例介紹設置：

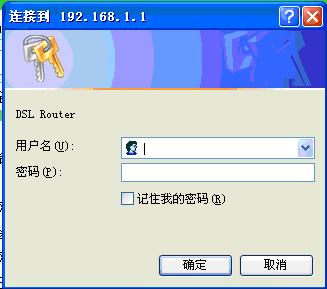

在IE地址欄中輸入IP：192.168.1.1，彈出窗口如下圖所示：

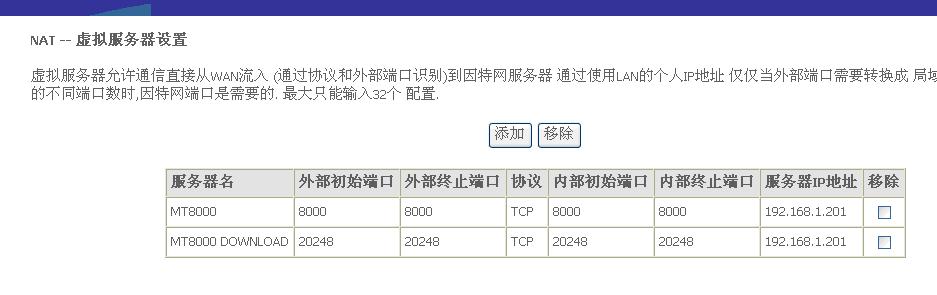

輸入路由器對應的用戶名和密碼后，進入路由器的設置界面，將虛擬服務器設置成如下圖所示,即將端口8000映射到MT8000的IP地址，同時將下載的20248端口也映射到MT8000的IP地址。
路由器設置完成后，保存退出就可以了。
同時，也要注意查看一下外網的IP，此時IP為：221.0.152.26。
3.MT8000遠程監控

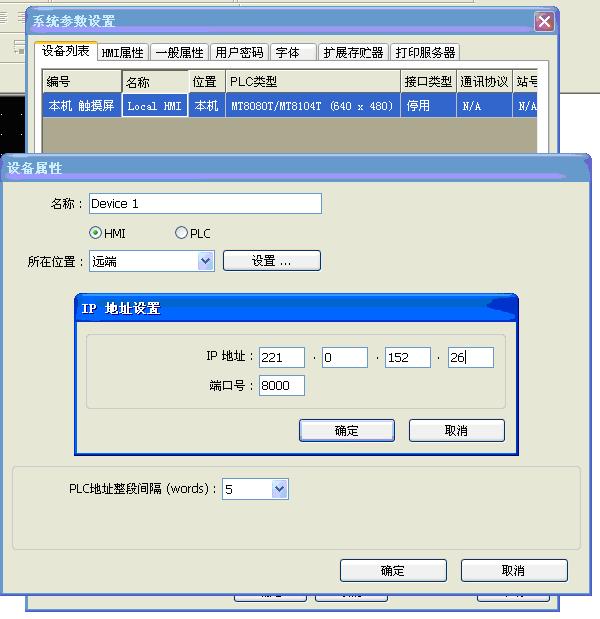

打開EB8000軟件，新建一個程序，此程序即用來模擬監控遠程人機的數據。系統參數設置如下：

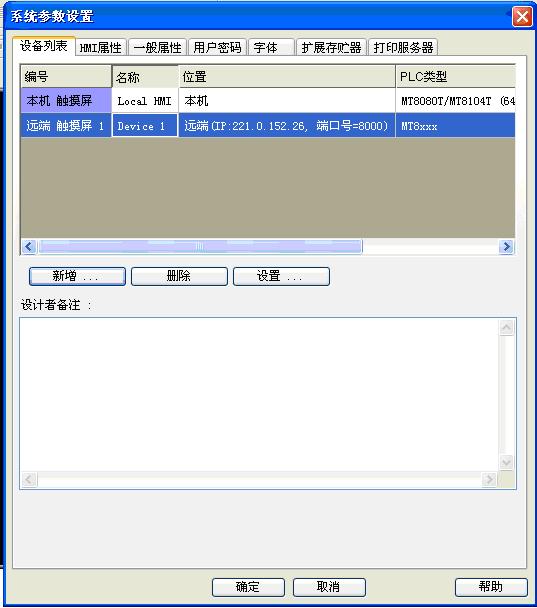

添加完遠程MT8000人機的設備清單如下圖所示：
然后，在EB8000的編輯界面中，設置2個元件：

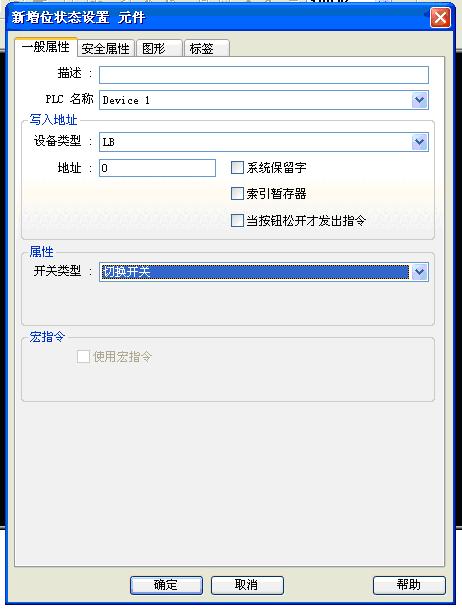

位狀態切換開關，設置如下圖所示：
注意:PLC名稱處，選擇的是遠端人機對應的名稱。

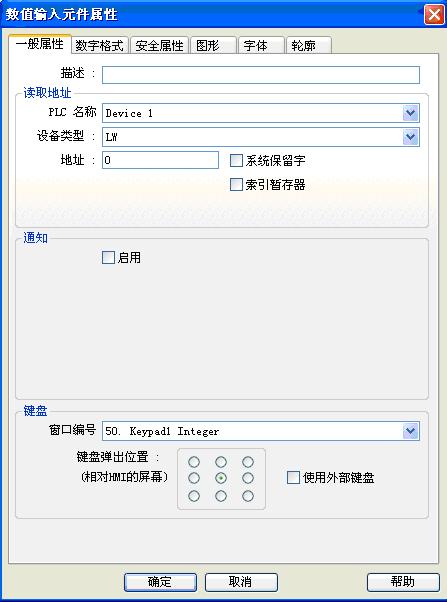

再放置一個數值輸入元件，如下圖所示：
注意：PLC名稱處同樣要選擇遠端人機對應的名稱。
設置完成后，既可保存編譯程序，執行離線模擬或者在線模擬，當切換LB0的狀態時，遠端MT8000人機上的LB0的狀態會對應的改變；當在電腦上對LW0輸入一個數值時，在遠端的MT8000人機上的LW0地址會顯示電腦上輸入的數值。相反地，也可以在電腦上查看遠端MT8000人機上的數據變化。
至此，即實現了MT8000的遠程監控功能。
4.MT8000遠程下載和上傳
在遠端MT8000人機所在局域網的路由器已經設置好的基礎上，即可開始遠程下載和上傳操作了。

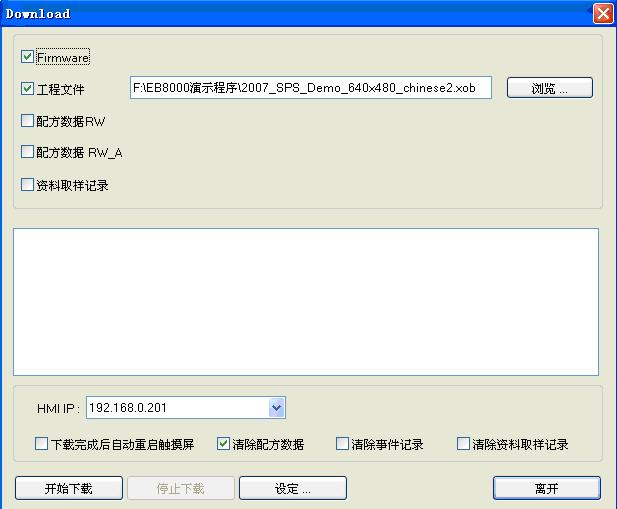

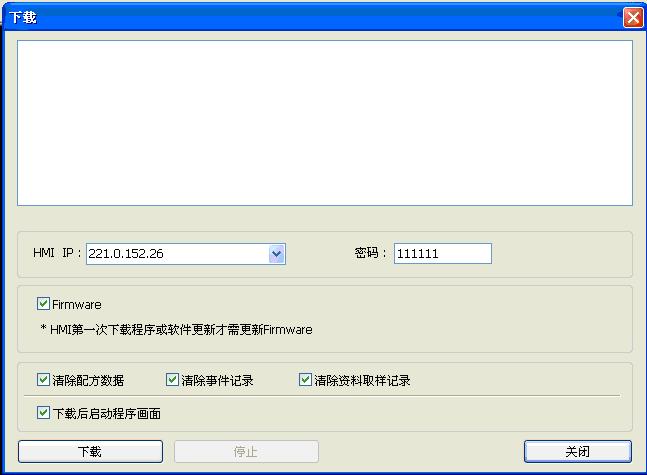

在電腦上打開EB8000軟件，在“Project Manager”窗口上，點擊“下載”按鈕，出現如下圖所示對話框,
[Firmware]一般第一次下載時會選中
[工程文件]要下載到遠端MT8000 人機中的XOB文件所在路徑
[配方數據RW]如果有此配方文件，需要選中
[配方數據RW_A]如果有此配方文件，需要選中
[資料取樣記錄]如果有此資料取樣記錄文件，需要選中
[HMI IP]此處填寫遠端MT8000 人機的IP地址，為：221.0.152.26
[下載完成后自動重啟觸摸屏]如果此項被勾選，程序下載完成后會重啟觸摸屏
[清除配方數據]如果此項被勾選，下載程序前會將機器中的所有配方數據清除為0
[清除事件記錄]如果此項被勾選，下載程序前會將機器中的所有事件記錄文件event log清除
[清除資料取樣記錄]如果此項被勾選，下載程序前會先清除機器上存在的所有Data log文件
設置完成后，點擊“開始下載”，出現提示程序下載進度的對話框，當最后顯示“完成”時，即程序已下載完畢。
也可以在EB8000軟件的編輯界面中，點擊 執行下載，設置窗口如下所示：
無論哪種路徑下載，下載進度的提示信息都是相同的。

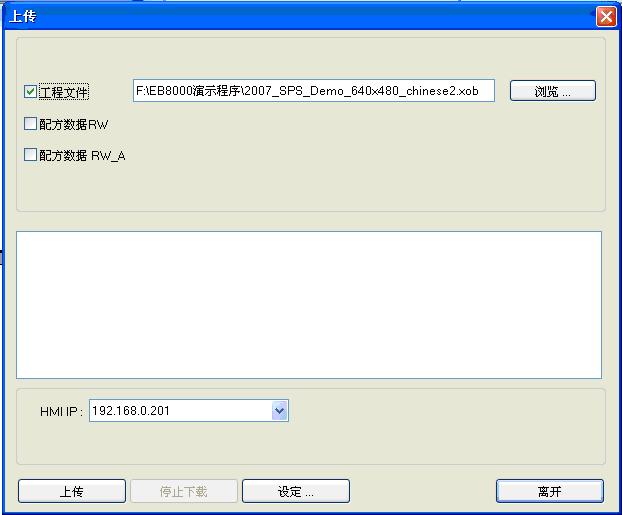

如果是遠程上傳，則在EB8000的“Easy Manager”窗口上點擊“上傳”按鈕，出現下圖所示的對話框：
[工程文件]選擇好將上傳的XOB文件保存在電腦的哪個路徑下面
[HMI IP]即遠端MT8000人機所在局域網的外網IP，此處為：221.0.152.26
設置好，點擊“上傳”按鈕，程序開始上傳。
MT8000人機通過以太網，輕松實現了數據的遠程監控以及程序的上傳和下載功能。此功能的實現，省去了技術人員因為小的問題也必須到現場的麻煩。
|
