這幾天看到還是有蠻多人對雙絞線的各種技術問題存在認識不足和誤區。以解決大家的疑惑和反復題問，特編寫此貼，希望對大家進一步了解、認識超五類雙絞線（網線）及其標準和電氣原理帶來幫助。
一、首先，讓我們來具體認識一下什么是雙絞線
I
1、雙絞線：作為一種傳輸介質它是由二根包著絕緣材料的細銅線按一定的比率相互纏繞而成。

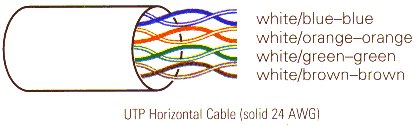

圖為超五類雙絞線，由四對相互纏繞的線對構成，共八根線。
2、為什么要把二根線雙絞？
因為這種相互纏繞改變了電纜原有的電子特性。這樣不但可以減少自身的串擾，也可以最大程度上防止其它電纜上的信號對這對線纜上的干擾。
3、雙絞線分類：
1)雙絞線按其絞線對數可分為：2對，4對，25對。（如2對的用于電話，4對的用于網絡傳輸，25對的用于電信通訊大對數線纜）
2)按是否有屏蔽層可分為：屏蔽雙絞線（STP）與非屏蔽雙絞線（UTP）兩大類。
3)按頻率和信噪比可分為：3類，4類，5類和超5類�，F(xiàn)在很多地方已經用上了六類線甚至七類線。用在計算機網絡通信方面至少是3類以上。以下列出各類線說明：
一類：主要用于傳輸語音（一類標準主要用于八十年代初之前的電話線纜），不用于數據傳輸。
二類：傳輸頻率為1MHz，用于語音傳輸和最高傳輸速率4Mbps的數據傳輸，常見于使用4Mbps規范令牌傳遞協議的舊的令牌網。.I"
三類:指目前在ANSI和EIA/TIA568標準中指定的電纜。該電纜的傳輸頻率為16MHz,用于語音傳輸及最高傳輸速率為10Mbps的數據傳輸，主要用于10base-T
四類:該類電纜的傳輸頻率為20MHz,用于語音傳輸和最高傳輸速率16Mbps的數據傳輸，主要用于基于令牌的局域網和10base-T/100base-T。
五類:該類電纜增加了繞線密度,外套一種高質量的絕緣材料,傳輸頻率為100MHz,用于語音傳輸和最高傳輸速率為100Mbps的數據傳輸，主要用于100base-T和10base-T網絡，這是最常用的以太網電纜。
4、雙絞線的性能指標對于雙絞線,用戶最關心的是表征其性能的幾個指標。這些指標包括衰減、近端串擾、阻抗特性、分布電容、直流電阻等。
(1)衰減.60
衰減(Attenuation)是沿鏈路的信號損失度量。衰減與線纜的長度有關系,隨著長度的增加,信號衰減也隨之增加。衰減用"db"作單位,表示源傳送端信號到接收端信號強度的比率。由于衰減隨頻率而變化,因此,應測量在應用范圍內的全部頻率上的衰減。
(2)近端串擾+:
串擾分近端串擾和遠端串擾(FEXT),測試儀主要是測量NEXT,由于存在線路損耗,因此FEXT的量值的影響較小。近端串擾(NEXT)損耗是測量一條UTP鏈路中從一對線到另一對線的信號耦合。對于UTP鏈路,NEXT是一個關鍵的性能指標,也是最難精確測量的一個指標。隨著信號頻率的增加,其測量難度將加大。
二、超五類非屏蔽雙絞線
我們今天在計算機通信網絡中所用到的基本上都是“超五類非屏蔽雙絞線纜”。線纜的二頭分別按一定的線序壓在RJ45水晶頭內，這也就是通常大家說的“網線”。

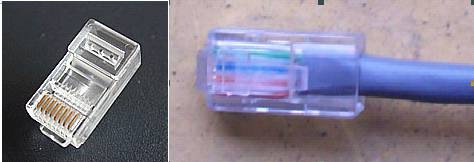

圖為RJ45水晶頭!

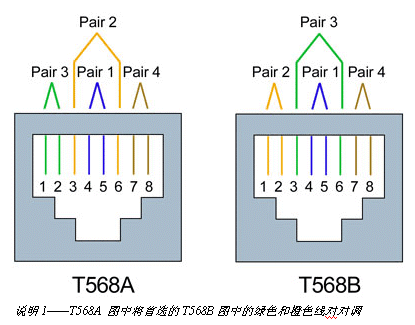

1、什么是T568A標準和T568B標準？`
這是超五類雙絞線為達到性能指標和統一接線規范而制定的二種國際標準線序。
（可以試想：在制作RJ45水晶頭時，如果沒有這個標準，那么當一根由別人制作的網線的一端水晶頭出現問題時，你還得去看看另一端的線序再回來做這端的RJ45水晶頭，這是件多么麻煩的事。而且很有可能由于沒有使用正確的繞對而造成串擾。）
1 2 3 4 5 6 7 8
T568A的線序為：白綠，綠，白橙，藍，白藍，橙，白棕，棕
T568B的線序為：白橙，橙，白綠，藍，白藍，綠，白棕，棕
2、平行線與交叉線（反接線）
1)先看看這二種線是如何制作的：
平行線 二端都使用相同的接線標準。在通常情況下，業界都使用T568B標準！切記�。�！
交叉線 一端使用T568A線序，另一端則使用T568B線序。
2)何時使用平行線，何時使用交叉線？
平行線的做用是將不同設備連接在一起：如計算機至交換機 交叉線的做用是將同種設備連接在一起：如計算機至計算機，交換機至交換機。
為了讓交換機與交換機之間也能用平行線連接，很多交換機上有一個UP-LINK的專用口，當你將一臺交換機的UPLINK口接到另一個交換機的普通端口時，可以用平行線但上面的說法只是一般情況，現在有很多高檔一點交換機的端口對線序都是自適應的，很少用到交叉線。
3、傳輸距離與速度;~H
超五類雙絞線的最大傳輸距離為105米，平均傳輸速度為100M（最大峰值155M）。前提是雙絞線的各項性能指標都要達到超五類雙絞線的標準。
三、理論進階
要想進一步知道為什么要使用調整后的線序，想知道為什么同種設備用交叉線、不相設備間用平行等等這種問題就必須先了解網卡接口的電氣定義 TX
-
1、網線內的哪幾根銅線被網卡接口使用？

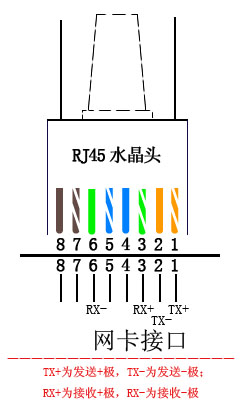

當一根網線接到網卡上時，其實網卡并沒有用到網線內的所有4對繞對（8根），它只用了2對繞對。即1和2，3和6四根線。有人會問：為什么不是用到1和2，3和4或是1和2，5和6呢？讓我們來看下面這個圖：
TX+ TX- RX+ RX-
白橙、橙；白藍、藍；白綠、綠；白棕、棕
| | | | | | | |
| | | | | | | |
| | | | | | | |
—— —— —— ——
繞對1 繞對2 繞對3 繞對4
首先，為了好記，我們將網線按照：白橙、橙；白藍、藍；白綠、綠；白棕、棕 的順序排列。從上面的圖可以知道，網卡只用到了第1、2、3、6線序。為了讓3和6處于網線的同一繞對（為什么要用同一繞對前面已經提過），所以我們只有把水晶頭處網線的3和5號線對調，這樣其實在網線的內部就用到了5和6繞對。

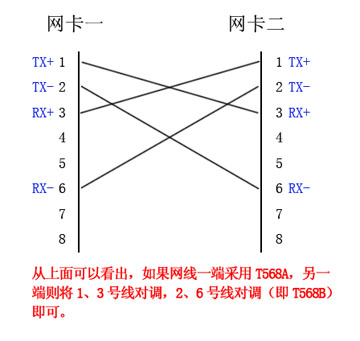

2，為什么要用到交叉線
這個問題還是要回到網卡接口的電氣定義上去，即：
TX+ --- RX+
TX- --- RX-
RX+ --- TX+
RX- --- TX-
TX+-為發送，RX+-為接收
如果一下還沒弄明白的話我們再看看前面所講的二種國際標準線序-
1 2 3 4 5 6 7 8ML0/b
T568A的線序為：白綠，綠，白橙，藍，白藍，橙，白棕，棕wc=Z
T568B的線序為：白橙，橙，白綠，藍，白藍，綠，白棕，棕4>j5.
看看T568A和T568B之間的關系是不是只是將其1、3號線對調，2、6號線對調？
這就是為什么要定義T568A和T568B二種標準的原因之一
3，交換各種端口間連接應該如何選擇線？
其實，交換機的UP-LINK口就是廠商在生產交換機的時候就特別設計了一個已經跳好交叉接法的專用端口，而使得這個專用的端口可以用平行線和其它交換機的普通端口相連。除此之外，一般來說交換機上的UP-LINK口的帶寬要比普通端口大。
以下列出各種設備連接時所要用的是交叉線？還是平行線~？（如果遇到交叉和平行線都可以聯通的情況時，不要意外，現在很多高檔一些的交換機都可以自動轉換線序）
設備 設備 線型
計算機----計算機 交叉線
計算機----交換機 平行線
計算機----UP-LINK口 交叉線
交換機----交換機 交叉線
交換機----UP-LINK口 平行線
UP-LINK口----UP-LINK口 交叉線
|
