電力載波在路燈電纜防盜系統中的應用
關鍵詞：電力載波 電纜防盜 路燈監控 載波通訊載波技術
近年來，隨著國民經濟的快速發展，城市基礎設施的不斷完善，遍布城鄉各地的各種電力農用電纜、路燈電纜、高速公路電纜等逐步鋪設到位，為人民群眾的生產生活帶來極大的方便，促進了國民經濟更快更好的發展。但與此同時，由于監管手段等原因，各種電纜的被盜情況日益嚴重，電纜被盜割現像時有發生，嚴重影響了人民群眾了生產生活，危害了國家財產安全，如何有效地對電纜的安全進行監控，預防或者減少危害的發生，已經成為管理層必須面臨的嚴峻課題。
對于路燈線路而言，電纜的盜割已經嚴重影響了城市的形象，危害了交通行駛安全，增加了行人夜路的不安全感，所以如何有效地對路燈線路進行監控，及時發現危害路燈線路安全的盜割行為，及時對盜割行為進行阻嚇及報警，從而減少危害的發生與擴大，是本方案需要解決的問題。
本應用方案僅針對路燈線路的情況進行方案設計，內容涉及了組網方案、監控技術手段、施工方案、維護方案等方面，是一個針對路燈電纜防盜的全面的技術實施方案。本方案對其它的斷纜監控、路燈單燈控制、架空線路的防盜監控等都有一定的借鑒與參考作用。
一、路燈電纜防盜原理
本路燈電纜防盜的基本原理是采用電力載波通訊技術，在電纜的首未兩端分別設置載波發送與接收裝置，首端的設備向未端的載波設備定時發送詢問數據包，未端的載波設備收到詢問數據后，立即回應首端的載波設備，這樣形成了一來一回的數據應答，如果載波通訊成功，那么證明電纜處于正常狀態，如果通訊失敗，則發生了斷纜警情，首端設備立即發出報警信號。電纜防盜基本原理示意圖如下所示。

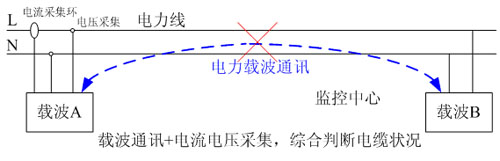

（圖一：路燈電纜防盜原理示意圖）
由上圖可見，當電纜正常時，載波通訊亦處于正常狀態，此時不會發生報警，當電纜被斷開時，載波通訊中斷，此時即可判斷電纜發生被盜警情，立即發出電纜被盜報警信號。
在系統設計中，有時因?yàn)檩d波設備本身的故障或者載波設備被破壞造成載波通訊中斷，使系統誤判為電纜被盜，所以為了排除此類故障，在系統設計，增加對回路電流、電壓的采集，綜合判斷電纜被盜故障的發生。路燈的工作狀態為晚上工作，白天不工作，所以，當檢測到電壓為零時，則僅根據載波通訊的正常與否判斷電纜是否正常，當晚間路燈處于工作狀態時，如果發生斷纜故障，則必然引起回路的負載狀態發生變化，從而引起回路電流或者功率發生變化，所以當路燈回路的電流發生下跌，且瞬間跌落的幅度大于跌落前負載電流平均值，同時載波通訊中斷，那么我們由此判斷電纜發生斷纜警情，通過這種綜合判斷，可以排除由于載波設備本身的故障引起的系統誤報，提高系統工作的可靠性。（跌落前平均值是指：所在相線的電流值，除以安裝路燈的盞數，所得值即為平均值。根據此值，可以判斷負載是否產生突變，間接判斷斷纜故障）

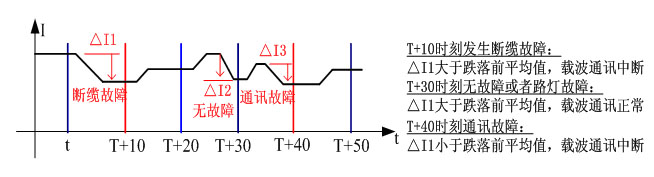

（圖二：根據線路電流的變化并結合載波通斷判斷故障類型原理示意圖）
二、防盜系統組網方案 路燈防盜監控系統由監控中心、集中控制器、斷纜監控器三部分組成，其中監控中心至集中監控器采用GPRS連接方式，由于GPRS信號無處不在，可以實時在線，按流量計費，可以成為可靠而廉價通訊鏈路媒介。集中控制器與斷纜監控器之間通過電力載波通訊進行連接，由于電力載波信號是利用既有的電力線作為通訊媒介，所以無須布線，系統實施快速。集中控制器同時采集監控回路的電流電壓信號，用于輔助判斷斷纜警情的發生，防止誤報。電流電壓采集采用獨立模塊，模塊與控制器之間采用RS485進行通訊。

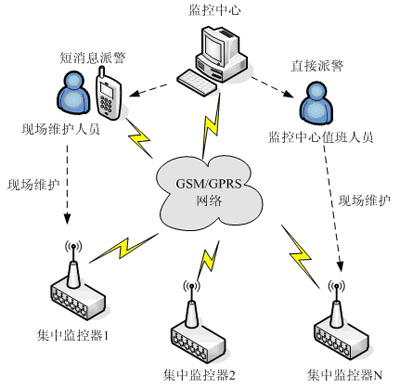

（圖三：電纜監控系統結構示意圖）
監控中心
監控中心完成系統參數的輸入，集中控制器的遠程調試，集中控制報警信息的收集與顯示，報警信息的派障與記錄等功能，軟件采用圖形化界面，直觀而簡潔，可以方便地進行操作維護，并對發生警情的臺變名稱、時間地點、線路名稱等信息進行直觀顯示。
集中監控器
集中監控器負責對臺變下的所有監控回路進行定時監控，并根據監護中心下發的監控，自動進行中通繼通訊，并實時采集監控回路的電流電壓信息，與載波訊的結果進行綜合判斷，從而正確地生成電纜被盜警情信號，并將報警信息實時上報。
斷纜監控器
斷纜監控器實時接收集中監控器的詢問數據，并對數據進行回應，斷纜監控器集成了電力載波通訊技術，以及寬電壓輸入的開關電源。在白天時，斷纜監控器的工作電源由集中監控器統一饋送48V直流電源，這樣斷纜監控器就避免采用蓄電池作為后備電源，以此降低系統日后維護成本。

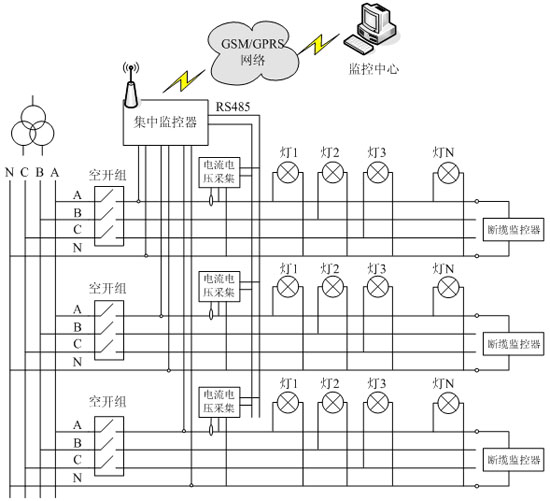

（圖四：路燈電纜防盜監控結構示意圖）

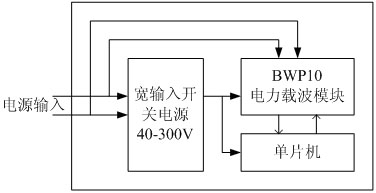

（圖五：電纜監控器原理示意圖）

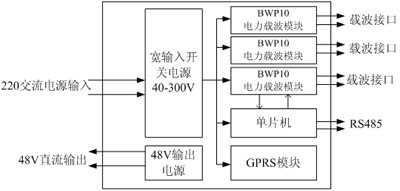

（圖六：集中監控器原理示意圖）
三、 防盜系統實施方案
為了保證系統的實施效果，我們總結了系統在實際應用中存在問題及注意事項，并進行了歸納整理，在系統的設計與實施中，必須注意以下幾點
1、 斷纜監控器在出廠前最好統一編址，并將地址信息標識于產品外殼上，這樣在安裝的時候，安裝人員只要記錄下地址與所對應的回路信息及燈桿信息，就可以保證安裝過程準確無誤，降低對安裝人員專業知識的要求，提高系統調試效率。
2、 對于某些比較長的路燈線路，要求具有一定的通訊冗余，以應對外界環境變化對載波通訊的影響，提高系統工作穩定性。在回路中間位置增加一級信號中繼，此信號中繼節點的硬件與未端的斷纜監控器是一樣的，由監控中心將路由信息下發至集中監控器中，避免在現場進行手工操作。
3、 集中控制器根據電壓的有無判斷路燈的工作狀態，在電壓為零（白天）時，根據載波通訊的狀態判斷電纜的狀況，當電壓為220V時，根據回路電流的跌落情況與載波通訊情況，綜合判斷斷纜故障。當載波通訊故障時，判斷兩次載波通訊期間，線路電流是否存在一個超過當前平均值的電流跌落，如果存在，則判斷線路發生斷纜故障，否則判斷載波通訊設備發生故障。
4、 采集電流時，應該選擇最未端安裝了路燈的回路進行采集，只有這樣，當最后兩個燈桿之間的線路被盜時，才會引起回路電流的變化，提高系統反應靈敏度及可靠性。
5、 斷纜監控器中采用寬電壓輸入范圍的開關電源模塊，輸入電源范圍為40V-300VDC，所以在路燈工作時，不管線路的電壓如何變化，未端都能得到可靠的工作電壓，在白天時，在首端饋入48V直流電源，未端也可以取得可靠的工作電源，避免在未端增加蓄電池，降低了系統維護成本。
6、 目前在路燈線路中，普遍將零線與地線并接在一起提高安全性，所以造成相鄰臺變會發生載波信號串?dāng)_，產生了載波沖突，為避免串?dāng)_的信號干擾系統正常工作，可以采取載波偵聽的方法，監控集中器在發起詢問之前，先偵聽線線路上是否有載波信號，如有，則自動延時再偵聽，如沒有，則立即啟動查詢。
7、 根據系統在實際運行中的經驗，路燈線路中普遍安裝了節能裝置，導致路燈回路的電流會上下調整，有些沒有安裝節能裝置的路燈回路，由于受外界電網電壓的影響，路燈線路的工作電流亦會產生變化；尤其在某些線路中，由于電網電壓過低，或者高壓鈉燈的電子鎮流器的質量原因，導致路燈莫名其妙地熄滅，過一段時間后又會恢復，同樣會導致路燈回路的電流變化，這些額外情況，都必須在系統設計時進行整體考慮，否則會產生斷纜誤報，影響系統整體性能。
四、電力載波通訊技術簡介
電力載波通訊（PLC）技術作為無線、有線之外的另外一項通訊技術，具有非常廣闊的應用前景，在國民經濟各個領域得到廣泛的應用。電力載波通訊技術（PLC）利用既有的電力線作為通訊介質，具有免布線，工程實施速度快等特點。目前國內外有多種載波技術可供選擇，本系統經過廣泛實驗對比，采用了目前比較成熟的電力載波通訊模塊BWP10，該系列載波模塊市場應用比較廣泛，性能穩定，體積小巧，集成度高，用戶基本無需要了解載波底層實現，即可快速組建載波應用系統，模塊集成了所有的載波外圍器件，實現了串口數據的透明傳輸，極大地降低了用戶使用難度。模塊采用FSK+DSSS調制及編碼技術，載波中心頻率為115KHZ，串口通訊速率最高為9600bps，載波速率最高為300bps，工作參數可以通過軟件進行配置更新。
五、系統總結
本系統的核心是采用電力載波通訊技術，并結合對線路電流電壓的采集判斷，實現對電纜防盜監控的目的。目前系統已經在北京某區的電纜防盜系統中得到成功應用實施，發揮了巨大的社會效益及經濟效益，為國民經濟穩定快速發展，為保證初會長治久安貢獻了一份綿薄之力。
參考文獻
1、《BWP10電力載波模塊用戶手冊》 SHENZHEN BITWELL SCIENCE&TECHNOLAGE CO.,LTD
2、《路燈》中國電力出版社 郗書堂 2008－10－01
3、《單片機應用編程技術》北京航空航天大學出版社
|
