前言 隨著
CDMA無線網絡技術、數字視頻壓縮技術的發展，利用公網的
CDMA無線網絡上傳輸視頻成為一種非常便利的行業應用，濟南鴻潤電子有限公司整合了的先進的CDMA網絡視頻服務器,設計出了
CDMA無線傳輸監控系統，產品符合汽車車載產品的標準的數字化、智能化、網絡化、系統化無線監控系統。

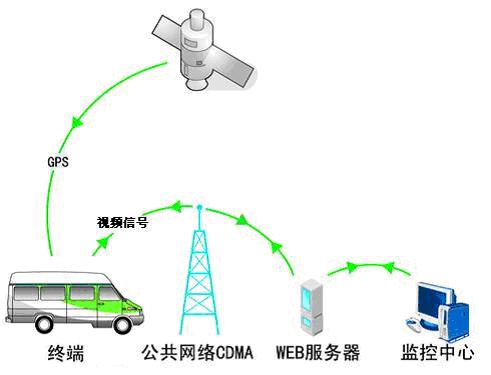

1、系統組成 本系統主要由前端視頻采集設備攝像機（云臺與云臺解碼器可選），視頻轉換傳輸設備單卡CDMA無線網絡視頻服務器，CMDA傳輸網絡及監控中心管理服務器和監控主機組成。
1）.在車體內安裝1臺攝像機和單卡CDMA無線網絡視頻服務器，攝像機通過視頻線和單卡CDMA無線網絡視頻服務器相連接，單卡CDMA無線網絡視頻服務器把接收到的視頻信號經過壓縮編碼轉換為數字信號經CDMA 1X網絡實時傳至中心監控中心管理服務器上。
2）.指揮管理中心人員通過登錄監控中心管理服務器系統平臺獲得各監控點實時現場視頻圖像；
3).指揮管理中心人員如不在現場，可通過Internet遠程登錄監控中心管理服務器系統平臺獲得各監控點實時現場視頻圖像；并進行遠程調度指揮。
三、系統特點 a.多種數據兼容的實用性 指揮中心可以遠程獲取受控車輛上攝像機的實時圖像或存儲器中的圖像數據，指揮中心獲取終端圖像有三種方式，一是由指揮中心發指令主動調用圖像；二是發生報警時，終端自動回傳現場圖像，在指揮中心自動彈出顯示；三是終端實時回傳圖像，中心連續顯示。位置、狀態等其它信息與圖像信息同時回傳。
b. 快速反應的綜合性 系統指揮中心平臺能夠顯示：多個車輛點的位置，建立多層次綜合數據庫，當車輛發生報警時，依據各種數據做出科學快速?zèng)Q策，在最短的時間內趕到現場，制止犯罪或堵截犯罪分子，并保證上下級的互動指揮能力。
c. 多方位的通信兼容性 系統兼容各種類型的移動通信網絡接口，以
CDMA移動通信網絡為主,兼容，靈活構建移動網絡信息傳輸平臺；系統能夠基于互聯網絡（Internet與Intranet）實現遠程廣域的定位、視頻、報警和指揮等信息的發布與訪問。
四、設備選型
|
設備名稱 |
型號 |
價格 |
數量 |
合計 |
|
單卡CDMA無線網絡視頻服務器 |
|
|
|
|
|
|
|
|
|
|
五、 系統說明

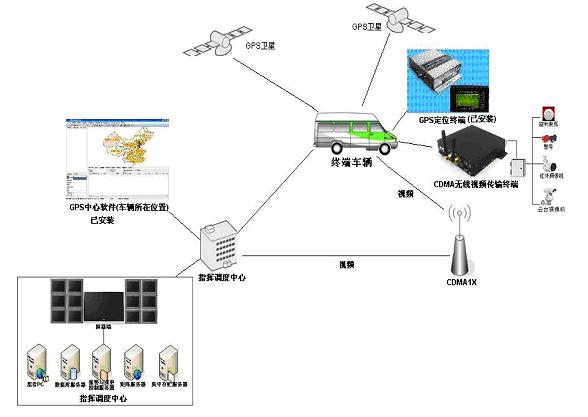

在車體內安裝1臺攝像機和單卡CDMA無線網絡視頻服務器，攝像機通過視頻線和單卡CDMA無線網絡視頻服務器相連接，單卡CDMA無線網絡視頻服務器把接收到的視頻信號經過壓縮編碼轉換為數字信號經CDMA 1X網絡實時傳至中心監控中心管理服務器上。
1. 本系統中共2個巡邏車，每個巡邏車安裝一個監控點。
2. 每個CDMA無線視頻服務器101C支持1路視頻接入，有幾個攝像點就需要幾個101C視頻服務器。
3. 基于CDMA無線網絡和因特網絡傳輸，監控點多變、組網方便、擴展靈活；
4. 每個視頻服務器101C都需要一個CDMA卡，開通數據即可。
5. 每個101C視頻服務器通過CDMA撥號獲得一個動態IP；將視頻圖像通過固定IP或者二級域名上傳到中心服務器上。
6. 本方案中采用1個中心管理服務器，多眾多站點實時、遠程管理調度；
7. 中心服務器上安裝“中心服務器”、“動態域名解析服務器”、“管理器”、“SQL2000”軟件；
8. 用戶端安裝“監視器”軟件，連接“中心管理服務器”；隨時隨地的遠程瀏覽視頻信息。
