步進電機在灌裝封尾機中的應用
隨著我國經濟迅猛發展，中國逐漸成為世界的加工中心，同時，我國的機械產品也在高速發展。作者主要介紹一下MOTEC步進在灌裝封尾機中的應用。

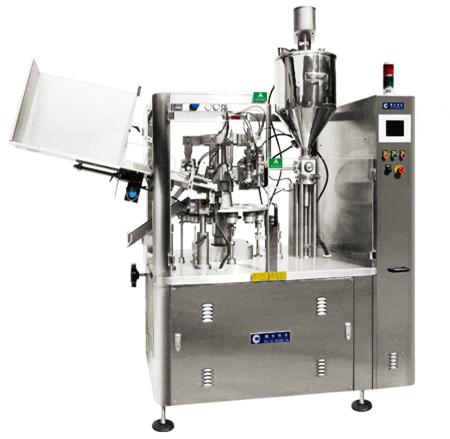

灌裝封尾機在化妝品、輕工（日用化工）、制藥、食品等行業有著很廣的應用。這些行業產品一般選以軟管為包裝容器,該設備可將油膏、乳膏、凝膠劑或粘度流體等物料灌裝之軟管內部,然后對軟管尾部熱熔壓合并打印字碼,同時修剪整形,制出產成品.
一、步進電機工作原理
步進電機是將給定的電脈沖信號轉變?yōu)榻俏灰苹蚓�位移的開環控制元件。
給定一個電脈沖信號，步進電機轉子就轉過相應的角度。由于電脈沖信號與步進電機轉角存在的這種線性關系，使得步進電機在高精度定位方面得到了廣泛的應用。
步進電機的速度控制是通過輸入的脈沖頻率快慢實現的。當發生脈沖的頻率減小時，步進電機的速度就下降；當頻率增加時，速度就加快。
在包裝機械中，用步進電機驅動執行機構，不僅能使包裝機械結構變得簡單、調節方便、可靠性增加，而且精度得到很大提高。
二、步進電機在灌裝封尾機的應用
1、工作流程

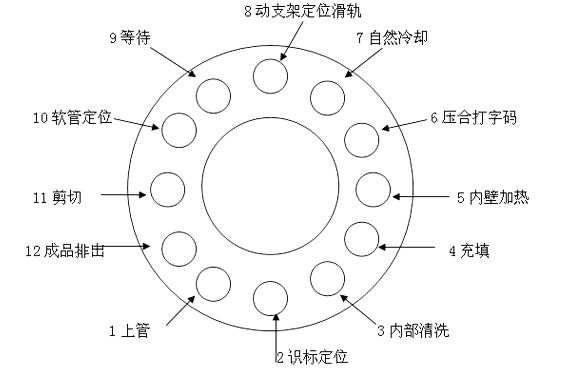

管倉（軟管容器） → 自動上管→ 識標定位 →軟管內部清洗（選項）→ 充填 → 尾部熱熔 → 壓合封尾、打字碼 →軟管定位→剪切→成品排出。
2、工作原理
采用PLC程序控制.自動上管、色標定位、空氣清洗管內空間、注料噴嘴深入管內充填、管尾內壁熱氣加熱、管尾外壁冷卻（制冷水機排水循環）、熱熔壓合打字碼、尾部剪切、成品排出。參數數字化顯示。
在灌裝封尾機中，最關鍵的一步就是軟管的定位。本款產品選用德國MOTEC步進電機，型號SM285-118H，驅動器選用ST2-80-60。
預先設定步進電機轉速。色標模式配備有光電開關，光電開關檢測色標的位置，當檢測到色標時，發出控制開關信號，步進電機按到信號后，停止轉動，延時一定時間后，再轉動，周而復始，保證按照色標的位置準確定位。
步進電機的特點主要?dú)w于三個方面，一是過載性好。其轉速不受負載大小的影響，不像普通電機，當負載加大時就會出現速度下降的情況，所以步進電機使用在對速度和位置都有嚴格要求的場合；二是控制方便。步進電機是以“步”為單位旋轉的，數字特征比較明顯，這樣就帶來了很大的方便；三是整機結構簡單。傳統的機械速度和位置控制結構比較復雜，調整困難，使用步進電機后，使得整機的結構變得簡單和緊湊。
|
