現代電子設備高效穩定的電源管理是確保設備性能與可靠性的關鍵，HX1117（AMS1117）正是其中一款備受青睞的電源管理芯片解決方案。
在現代電子設備中，高效穩定的電源管理是確保設備性能與可靠性的關鍵。HX1117（AMS1117）作為低壓差線性穩壓器（LDO），在眾多領域發揮著不可或缺的作用。來深入了解一下這款芯片的作用及其工作原理。

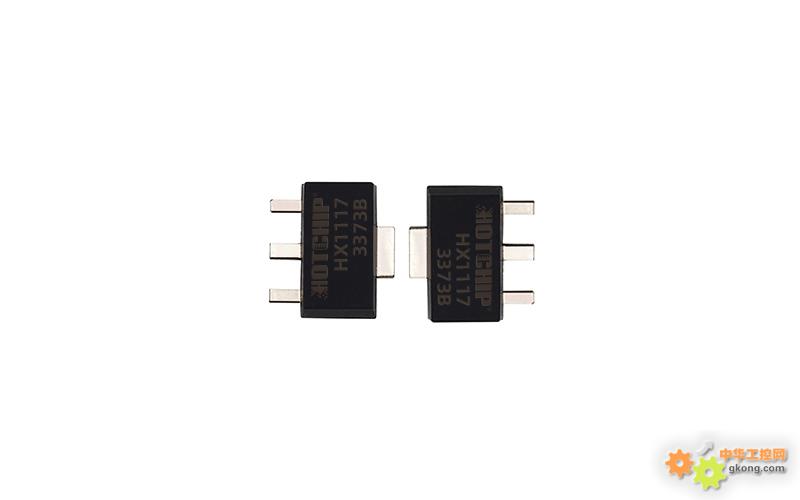

HX1117（AMS1117）是什么
HX1117（AMS1117）是低壓差線性穩壓器（LDO），其最大輸出電流可達1A，并且在輸出1A電流時，輸入與輸出之間的電壓差典型值僅為1.2V。它提供固定電壓輸出（如1.2V、1.5V、1.8V、2.5V、2.85V、3.3V、5.0V）和可調電壓輸出（調整范圍為1.25V至10.75V）兩種版本，為用戶提供了靈活的選擇。
HX1117（AMS1117）的主要作用
HX1117（AMS1117）在電路中的核心作用是電壓轉換與穩壓。它能將較高的輸入電壓穩定地降低到設備所需的較低電壓，并為后續電路提供純凈、穩定的電源。
1. 電壓轉換：例如，將常見的5V或12V輸入電壓轉換為3.3V或2.5V，為微處理器（MCU）、傳感器、存儲器等集成電路供電。
2. 電源穩壓：抑制輸入電源的波動和噪聲，提供高精度、低噪聲的輸出電壓，確保電子元件穩定工作。其固定輸出電壓精度高達±1%。
3. 保護功能：芯片內部集成了過流保護和過熱保護電路。當輸出電流過大或芯片溫度因環境或過載而過高時，保護電路會自動啟動，關閉輸出或限制電流，防止芯片本身以及后續電路損壞。
由于其優異的性能，HX1117（AMS1117）被廣泛應用于計算機主板、LCD顯示器、DVD解碼板、ADSL設備、開關電源后級穩壓以及各類電池供電的便攜設備中。
HX1117（AMS1117）的工作原理
HX1117（AMS1117）作為線性穩壓器，其基本原理是利用反饋控制來維持輸出電壓的恒定。
1. 基準電壓源：芯片內部有一個精密的帶隙基準電壓源（Bandgap Reference），它提供一個不受溫度和電源電壓變化影響的穩定參考電壓。
2. 誤差放大器：輸出電壓通過外部分壓電阻網絡（可調版本）或內部固定分壓網絡（固定版本）采樣后，反饋至誤差放大器的一個輸入端。誤差放大器將采樣電壓與基準電壓進行比較。
3. 調整管：誤差放大器的輸出驅動調整管（一個由PNP驅動的大電流NPN晶體管或類似的功率器件）。調整管相當于一個可變電阻，工作在線性區。
4. 反饋調節過程：
當輸出電壓因負載加重或輸入電壓下降而試圖降低時，反饋回誤差放大器的采樣電壓也會減小。
誤差放大器會檢測到這個變化，并增大其輸出驅動能力，使調整管導通程度加深（等效電阻減�。�，從而迫使輸出電壓回升到設定值。
反之，當輸出電壓因負載變輕或輸入電壓升高而試圖升高時，誤差放大器會減小對調整管的驅動，使其導通程度減弱（等效電阻增大），從而使輸出電壓回落至設定值。
通過這個閉環反饋系統，HX1117（AMS1117）能夠動態地調整內部調整管的導通狀態，最終實現輸出電壓的穩定。
值得一提的是，HX1117（AMS1117）采用了特殊的調整管結構設計，使其能夠在輸入輸出電壓差非常小的情況下（低壓差） 仍能正常工作，這大大降低了穩壓器自身的功耗和熱量產生，提升了效率，特別適合輸入輸出電壓接近的應用場景。
總結
華芯邦HX1117（AMS1117）電源管理芯片憑借其低壓差、高精度、低噪聲以及完善的保護機制，成為了電子設計中不可或缺的元件。它通過內部的精密基準源、誤差放大器和調整管構成的閉環控制系統，高效地將不穩定的輸入電壓轉換為穩定可靠的輸出電壓，為各種電子設備的穩定運行提供了堅實的保障。
無論是業余愛好者還是專業工程師，在需要高效、可靠穩壓方案的場合，HX1117（AMS1117）都是值得。
|
