方案概述
本方案旨在一種基于電源管理芯片的植物燈智能驅動解決方案，滿足現代農業照明中對高效節能、精準控光、智能調光的核心需求。植物生長燈需要為不同生長階段的植物提供特定光譜和光照強度，這對驅動芯片的恒流精度、調光性能及可靠性提出了較高要求。華芯邦電源管理芯片，以其高精度、高集成度和出色的穩定性，非常適合植物燈的應用場景。
一、核心芯片選型與特性
針對植物燈的應用，推薦AC-DC PSR內置BJT電源管理芯片（如HT9126DA）或?qū)ｉT的LED恒流驅動芯片，以滿足不同功率和調光需求。
1. 對于中小功率植物燈（如家用、小型植物工廠）：

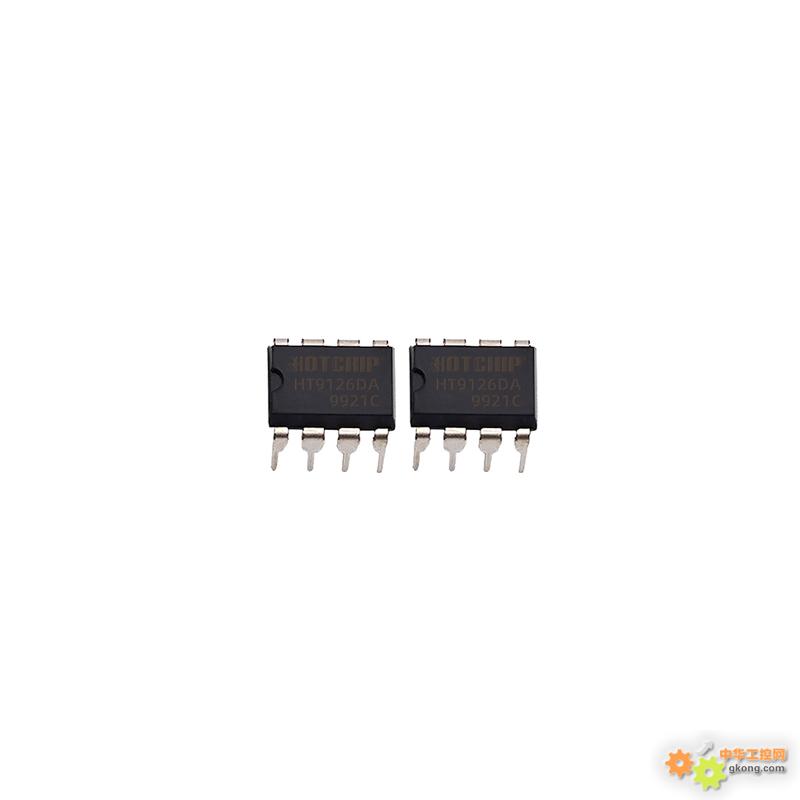

芯片型號：HT9126DA
技術特性：
采用原邊反饋（PSR）控制技術，無需光耦和次級反饋電路，簡化設計，提高系統可靠性。
高精度恒流輸出：支持高精度的輸出電壓和電流調節，有效提高了電源的轉換效率。
高集成度：內置功率開關管（BJT）和控制器，減少外圍元件數量，降低PCB占用空間和生產成本。
卓越的穩定性：具備出色的線性調整率和負載調整率，在寬輸入電壓范圍（如85V-265V AC）和負載變化下也能保持穩定輸出。
支持調光：支持PWM調光模式，用戶可根據植物生長需要輕松調節亮度。
2. 對于大功率植物燈（300W及以上）及高端應用：
技術特性：
寬輸入電壓范圍（2.6-40V）：能兼容鋰電池、適配器、太陽能電池等多種供電方式，非常適合離網或新能源供電的植物種植場景。
大電流與高壓輸出：輸出電流可達10A，可升壓至48V-150V，支持高達300W的大功率輸出，滿足大型植物工廠補光燈的能耗需求。
高精度恒流控制：恒流精度≤±3%，確保LED光源發光穩定，避免因電流波動影響植物生長，延長LED壽命。
先進的調光功能：支持PWM和模擬雙模調光，調光深度可達0.1%，支持65536級輝度調節，實現光線平滑過渡且無頻閃，精準控制光強和光質。
全面的保護機制：內置過溫保護（OTP）、輸出過壓保護（OVP） 及可調式軟啟動功能，確保系統在各種異常情況下安全可靠。
二、系統解決方案設計
一個完整的智能植物燈電源管理系統通常包含電源驅動模塊、信號處理模塊和控制單元。
1. 電源拓?fù)浣Y(jié)構：
AC-DC階段：對于市電輸入，用HT9126DA等芯片構建隔離式反激式（Flyback）變換器，完成AC-DC轉換并提供安全的低壓直流。
DC-DC恒流階段：對于低壓直流或直流輸入，采用芯片構建升壓（Boost）型恒流驅動電路，為LED燈珠提供精確的恒流驅動。
2. 智能調光與控制：
微控制器（MCU）：作為系統大腦，接收來自傳感器或上層控制系統的指令。
PWM調光接口：MCU產生不同占空比的PWM信號，直接控制通過光耦隔離控制HT9126DA，實現光照強度的無級調節。
通信接口（可選）：為實現智能化組網控制，可采用DALI（數字可尋址照明接口）協議。系統集成DALI信號處理模塊（包含信號收發、解編碼MCU和地址總線），接收來自上層控制系統的DALI指令，解碼為PWM調光信號后下發至對應的驅動芯片，實現對多路植物燈光源的獨立可尋址控制。
3. 傳感器集成：
系統可集成光照度、溫度、濕度等傳感器。MCU采集傳感器數據，一方面可用于本地實現自動調光邏輯（例如，根據環境光強自動補光），另一方面可通過DALI等總線將數據上傳至上層控制系統（如云端平臺或智能網關），實現植物生長環境的遠程監控與自適應調節。
三、設計要點與優勢
高效節能：芯片的轉換效率通常＞95%，待機功耗＜2μA，顯著降低系統運行能耗，符合綠色農業理念。
精準農業：高精度的恒流控制（±3%）和豐富的調光方式確保了光照參數的準確性與一致性，為不同植物的光合作用提供最優光環境。
高可靠性：芯片內置的多重保護功能（過壓、過溫、短路）以及精簡的外圍電路設計，提升了整個電源系統的魯棒性和使用壽命，適合7x24小時連續運行的農業環境。
智能化與組網能力：結合DALI等協議，可輕松構建大規模、可集中監控的智能植物工廠照明系統，實現對每一盞燈的獨立監控和精細化管理，節省空間，簡化布線，降低成本。
降低成本：芯片的高集成度特性減少了外部元件數量，簡化了PCB布局，降低了物料成本和生產復雜度。
四、應用場景
植物工廠與垂直農場：采用大功率驅動方案，結合DALI組網，實現對多層栽培架LED燈的集中控制、分區調光。
溫室補光：利用HT9126DA驅動中小功率植物燈，根據室外光照傳感器數據，進行自動補光調節。
家庭智能園藝：適用于家用植物生長箱、種植機，通過PWM調光滿足不同家庭園藝植物的生長需求。
科研育種：需要極高光照穩定性和可重復性的場合，高精度恒流芯片能確保實驗數據的準確性。
總結
華芯邦電源管理芯片（如HT9126DA）構建植物燈驅動解決方案，能夠有效滿足現代智慧農業對照明系統高效、精準、智能、可靠的核心要求。該方案不僅簡化了設計流程，降低了綜合成本，其優異的性能和靈活的配置更使其能夠廣泛應用于從家庭園藝到大型商業化植物工廠的各種場景，為推動農業生產的智能化升級提供了堅實的技術基礎。
|
