配電房現狀

現代人的生活離不開供電，那么保證正常的供電離不開配電室正常的運行�，F(xiàn)有的配電室內大部分已經安裝了有助于散熱的裝置，比如一些空調和排風機等等，通過設備運維人員定期手動來進行設置和調節，可以起到排熱的作用。

現有的配電室里面大都利用空調調節室內溫度和濕度，從而有效地起到配電室內保護裝置正常工作的作用。但是，通過人為定期檢查調節，無法實現實時監控到配電室內的環境溫濕度。

傳統（有人值守）配電房

配電室設備、設施的隱患發現主要由人工巡檢，以人的五官，望（看狀態）、聞（聞氣味）、問（讀數據）、切（測溫度）、聽（聽異響）等手段為主，輔以檢修過程中的檢查發現，隱患排查存在誤差和滯后性，配電室環境突變和設備故障也可能會引起火災、觸電等安全事故和大范圍的停電事故，影響安全生產。

在很多城鎮和鄉村中，還有一大批的老電站，特別是一些修建時間較早的配電室，運行環境較差，特別是山區環境潮濕的變電站。由于環境潮濕，水汽很容易通過電纜進入到配電室中，如果沒有及時地檢測到室內的溫濕度，很容易造成接地故障。如果站內的空調設備沒有掉電自啟動功能，一旦發生交流電源消失，空調斷電，將失去作用。單單依靠人員到現場調節，現實生活中無法得到保障。而由于環境溫濕度無法達到設備運行要求，造成比如線路老化和設備使用壽命周期縮短等問題，則會進一步影響到居民的正常用電，甚至還會存在一些安全隱患。

智能（無人值守）配電房

智能（無人值守）配電房能夠?qū)Χ喾N設備和環境因素進行監控，包括變壓溫控、線纜測溫、溫濕度、氣體、水浸、水位、水泵、空調、風機、除濕機、電暖、風機、照明、電子圍欄、門禁、視頻、驅鼠等。通過將現場的傳感器等設備連接到一個智能網絡中，該系統能夠?qū)崿F(xiàn)數據的實時采集、傳輸和處理，以及對設備故障的預測和報警等功能。

以一個110kV的配電室為例—綜合監控系統配置

以一個110kV的配電室為例，一般需要這些裝置緊密配合，各自完成相對應的檢測環境，能夠?qū)崿F(xiàn)對于配電室運行環境的基本檢測和信息收集工作。

1）安裝空調控制單元，采集空調狀態，實現遠程控制空調開啟/關閉；

2）安裝燈光控制單元，實現燈光遠程控制和聯動開啟；

3) 安裝網絡紅外高清球型及固定攝像機共4套，對配電室內區域進行遠程圖像監控；

4) 配電室兩側安裝溫濕度傳感器共2臺，采集室內溫濕度數據，溫濕度超限時報警；

5) 兩條電纜溝內安裝水浸探測器共4臺，水位超限時報警；

6) 地面安裝六氟化硫及氧氣探測器1套，氣體濃度超限時報警；

7) 配電站房?jī)?nèi)間兩側各安裝風機1臺，東側為進風風機，西側為出風風機，使房?jī)?nèi)空氣形成對流，溫濕度、SF6/氧氣氣體濃度超限時自動啟動；

8) 配電站房?jī)?nèi)主出入口處安裝紅外雙鑒探測器2套，對人員出入情況進行監測；

9) 配電站房?jī)?nèi)主出入口門框安裝門磁2套，探測門的開關狀態；

10)配電站房?jī)?nèi)吸頂安裝煙感探測器6套，探測到煙霧時發出火災報警；

11)配電站房?jī)?nèi)吸頂安裝明火探測器2臺，探測到房?jī)?nèi)明火時發出火災報警；

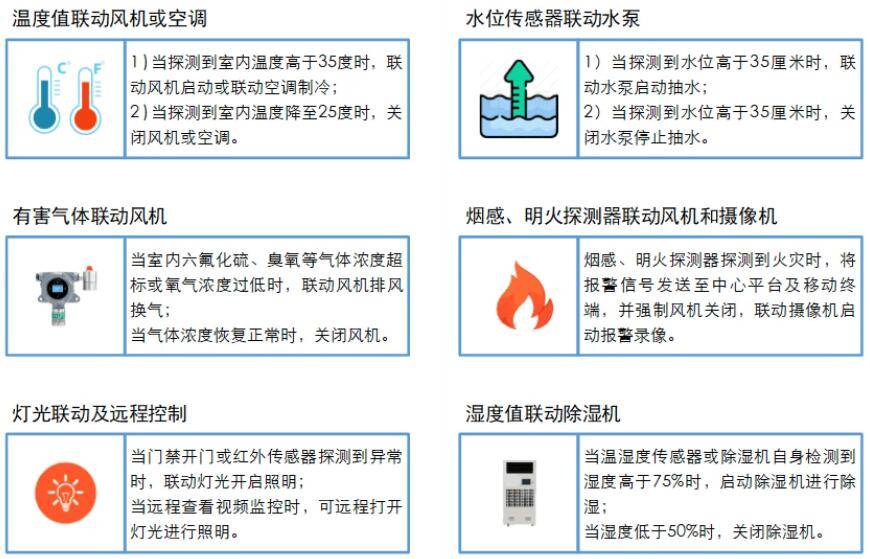

配電室無人值守：智能化配電房綜合監控系統聯動功能特點

1、紅外線防護/撤防、照明、風機聯動門禁

1)電子鑰匙合法權限開門自動撤防;機械鑰匙開門或其它非法開門不撤防。

2)開門(任意一扇門)立即自動打開照明;關門后立即自動關閉照明(所有門都關閉)。無人值守配電站房智能輔助監控系統開門(任意一扇門)自動打開風扇，運行5分鐘后自動關閉風扇(數值可配置)。

3)防止紅外線正常工作，觸發紅外線報警時，會產生紅外線入侵報警時間;防止紅外線失效，觸發紅外線報警時，不會產生入侵報警時間。

2、溫度和濕度與電力環境控制機聯動

1)濕度超過85%(數值可配置)，電力環境調節機干燥功能自動開啟;濕度低于70%(數值可配置)，電力環境調節機干燥功能自動關閉。

2)溫度高于35℃(數值可配置)，電力環境調節機制冷功能自動開啟;溫度低于30℃(數值可配置)，電力環境調節機制冷功能自動關閉。

3、無人值守配電站房智能輔助監控系統：錄像與門禁、紅外、水浸、煙感聯動

1)檢測到開門狀態(無論哪扇門)時，攝像頭旋轉到門禁位置進行攝像。無人值守配電站房智能輔助監控系統如有異常，如非法入侵、非法操作等，啟動緊急記錄，向運維人員發送信息，持續記錄，直至恢復正常。如果檢測到關閉狀態，攝像頭會旋轉到默認位置。

紅外線報警攝像機旋轉到紅外線探測器位置開始攝像，1分鐘后(數值可配置)旋轉到默認位置。

無人值守配電站房智能輔助監控系統檢測到水浸狀態時，攝像機與水浸探測器位置聯動開始攝像，1分鐘后(數值可配置)旋轉至默認位置。

4)無人值守配電站房智能輔助監控系統煙霧報警攝像機旋轉至煙霧探測器位置開始攝像，1分鐘后(數值可配置)旋轉至默認位置。

4、無人值守配電站房智能輔助監控系統：煙與消防設備，視頻，主站報警聯動

當煙霧探測器檢測到煙霧時，啟動風扇，相機拍攝，監控主站和現場同時報警，監控主站通過遠程數據中心快速通知相關人員進行處理。

5、無人值守配電站房智能輔助監控系統：風扇定期啟動，并與SF6同時啟動

1)風扇每48小時自動啟動一次(風扇啟動時間上午9:00.時間可以配置)，無人值守配電站房智能輔助監控系統運行5分鐘后自動關閉風扇(數值可以配置，全循環所需時間可以配電室內空氣)。

2)當SF6、當臭氧濃度高于正常指標時，會發生報警，無人值守配電站房智能輔助監控系統并自動打開風扇等設備，排出氣體。

當氧氣低壓正常指標出現時，會發生報警，并自動打開風扇等設備，通風配電室。

打開門(只需打開一扇門)自動打開風扇，運行5分鐘(數值可配置)后自動關閉風扇。

智能化配電房綜合監控系統的特點

• 針對配電房防盜與安全運行的需要，對配電房的運行環境、安全防盜，提供了全面的監視控制方案。

• 提供從站端到主站靈活的分級監控方式，滿足各種層面對配電房監視的需求。

• 系統采用 C/S 與 B/S 相結合的方式，方便地適應各管理層面對配電房監視的需求，C/S 方式采用版本自動維護的方式，使系統的安裝和維護 。

• 采用平臺化、工具化的軟件結構，系統具有較強的擴展能力。

• 與值班報警系統無縫集成，引入了主動監視的功能，通過手機短消息或電話及時通知相關的責任人，對變電站出現的異常情況能得到及時處理，保證配電房運行的安全。

• 系統界面友好、直觀，使用方便，運行穩定，具有較好的實用性。
