S7-200PLC轉遠創智控以太網通訊模塊在手機平板移動平臺中的應用案例
遠創智控(北京)科技有限公司
收藏本文     查看收藏

無線監控設備中的應用

項目控制室采用西門子S7-200PLC和遠創智控PPI-ETH-YC01以太網通訊模塊拓展出一個網口實現上位通訊使用,遠創智控PPI-ETH-YC01不占用PLC編程口,即編程軟件/上位機軟件通過以太網對PLC數據監控和采集的同時,觸摸屏可以通過擴展RS485口與PLC進行通訊。

項目概況

東方淼森生物科技位于北京平谷區興谷開發票區,是專門從事生物設備研發大型跨國集團公司。隨著管理信息化要求的提高,同時也為了提高生產車間的管理水平,客戶需要將無塵車間生產設備的運行信息集成到移動平臺,采用iPAD等先進的移動終端設備無線監控設備運行狀態,提供生產效率及安全性,從而實現車間設備的無線集中管理。
1.現場設備
現場有一臺升降機和一臺帶翻轉的容器灌,內置西門子S7-200 PLC,一臺PLC控制柜。
2.通訊接口
現場采用西門子S7-200PLC自帶的MPI/PPI口,遠創智控PPI-ETH-YC01以太網通訊模塊拓展出一個網口供上位通訊使用。
3.制藥現場管理方式
目前現場的日常運行管理工作,由值班人員 24小時輪班看守,通過控制柜上的觸摸屏監控設備運行情況和故障報修情況,并進行處理,連續工作時間長,工作效率低,值班人員易疲憊,成本更高。

項目現場需求
在不影響制藥車間正常運行的前提下,在IPAD上布置一套上位控制系統,實現對制藥車間的移動端遠程監控。
方案設計
1. 組網方案

東方淼森生物科技的生產線相關設備,當前采用多臺西門子S7-200/300 PLC及觸摸屏進行現場控制,PLC無網絡接口,現場可以布置WIFI網絡,現考慮在iPAD上采用mySCADA APP替代或與觸摸屏共用,通過現場WIFI網絡實現生產線設備狀態的無線監控;诖诵枨螅Y(jié)合我公司特有的手機平板端HMI監控產品,在不改變PLC硬件組態的情況下,我們采用遠創智控PPI-ETH-YC01以太網通訊模塊,即將MPI/PPI口拓展成一個以太網口供上位通訊使用,我方提供以下移動組態監控解決方案:

http://www.beichen-automation.com/Uploads/Editor/2016-08-04/57a2bfafb507c.png

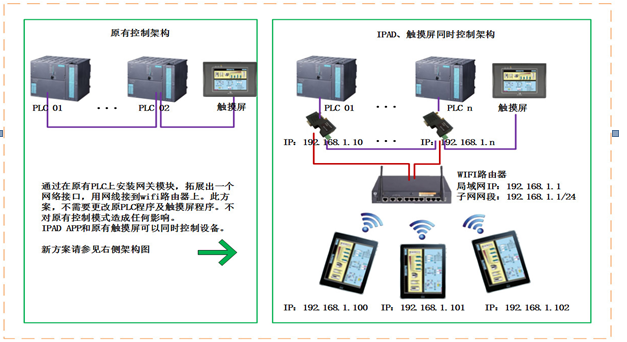

組網圖示

1.在每臺PLC上安裝一個遠創智控PPI-ETH-YC01以太網通訊模塊,擴展出一個網口,用于與mySCADA 通訊;
2.現場安裝WIFI路由器,將各個PLC通過網線與路由器連接起來,IPAD通過WIFI網絡與路由器相連,從而使IPAD和PLC能夠通訊。
3.mySCADA APP安裝到IPAD上,將定制開發好的項目下載到APP運行,達到使用IPAD無線監控PLC的目的;
在制藥車間內安裝一臺工業級路由器,網線用屏蔽型的,將遠創智控PPI-ETH-YC01以太網通訊模塊拓展出的網口插在路由器上,并使得路由器與生產電機保持一定的干擾距離。
IPAD要保持無線網暢通連接(否則監控?cái)?shù)據顯示不穩定)。
2.客戶端進行監控
客戶端可直接打開IPAD上的mySCADA APP應用,可直接進入監控系統進行監控。


項目實施成果展示
下面是通過APP進行項目訪問的部分畫面展示。實現對制藥設備的實時監控。

http://www.beichen-automation.com/Uploads/Editor/2016-08-15/57b14df926a2a.png

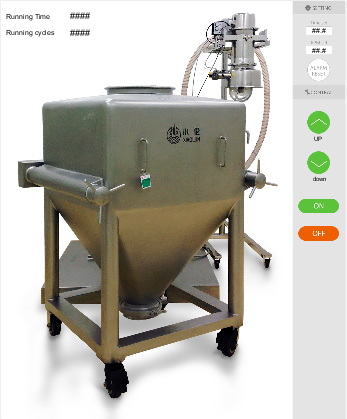

主畫面

http://www.beichen-automation.com/Uploads/Editor/2016-08-04/57a2c06e87410.png

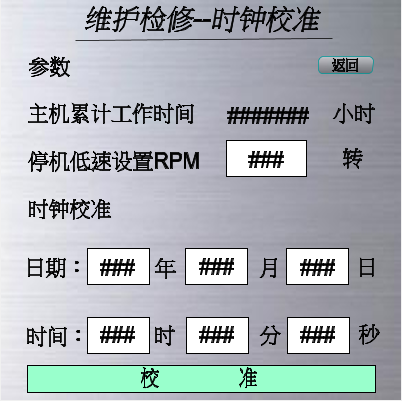

參數設置頁面
