本案例是電腦通過軟件模擬 EtherNET/IP主站連接Mdodbus從站設備的配置案例。
使用軟件為EIPScan 模擬主站，通過EtherNET/IP轉Modbus網關連接Modbus Slave從站，步驟如下。

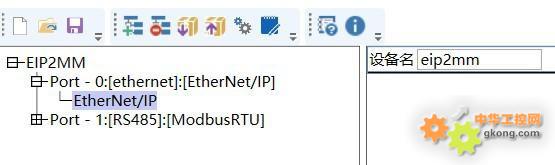

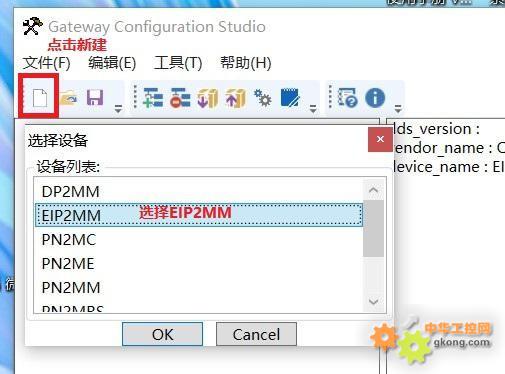

1.打開小疆智控EtherNET/IP轉Modbus網關的配置軟件，點擊新建選擇 EIP2MM。

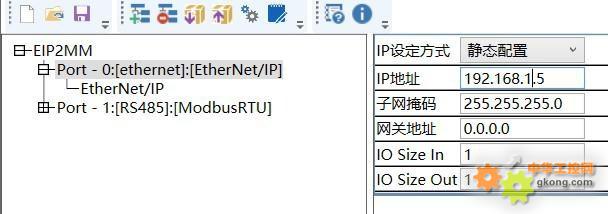

2.配置EtherNET/IP轉Modbus網關的 IP 及設備名稱，IO size IN/OUT 填寫數據長度，如讀取一個寄存器則等于兩個字節，那么該處填寫 2。

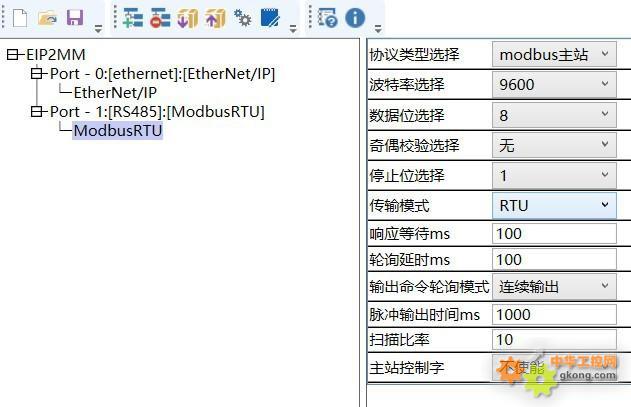

3.設置Modbus的485參數。本例設置波特率為9600、數據位8、停止位1，無校驗。

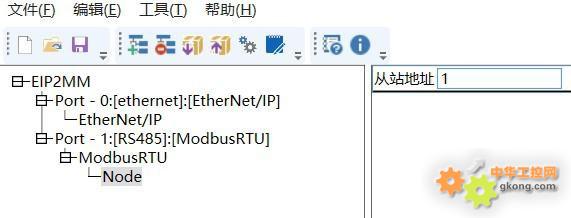

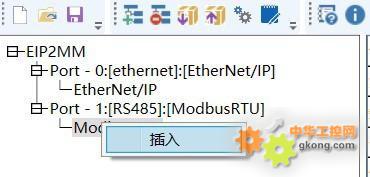

4.鼠標右鍵點擊插入添加節點填寫站號。

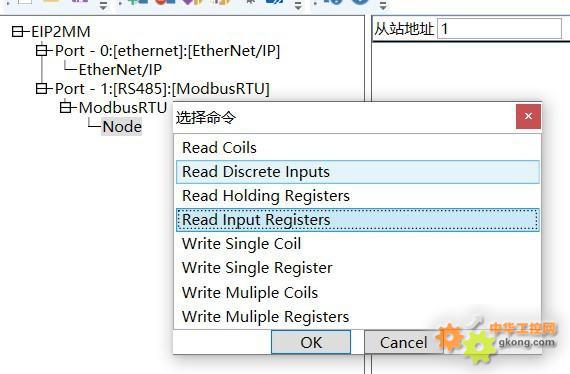

5.Node 處鼠標右鍵插入功能碼（本例為 04 功能碼讀取只讀寄存器）。

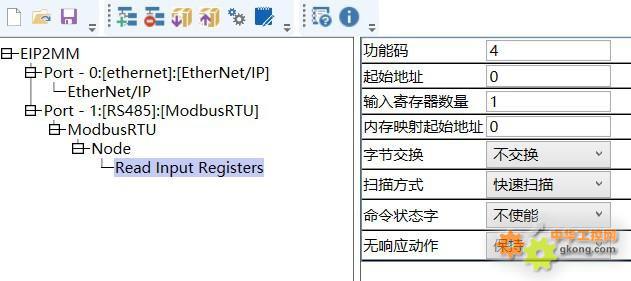

6.填寫從站寄存器地址及內存映射起始地址。寄存器數量為 1 即兩個字節,起始地址為從站的寄存器地址，內存映射起始地址對應 EIP 主站的輸入輸出起始地址。無響應動作可選擇保持或清零，即與從站斷線之后可以保持?jǐn)?shù)據或清零數據。

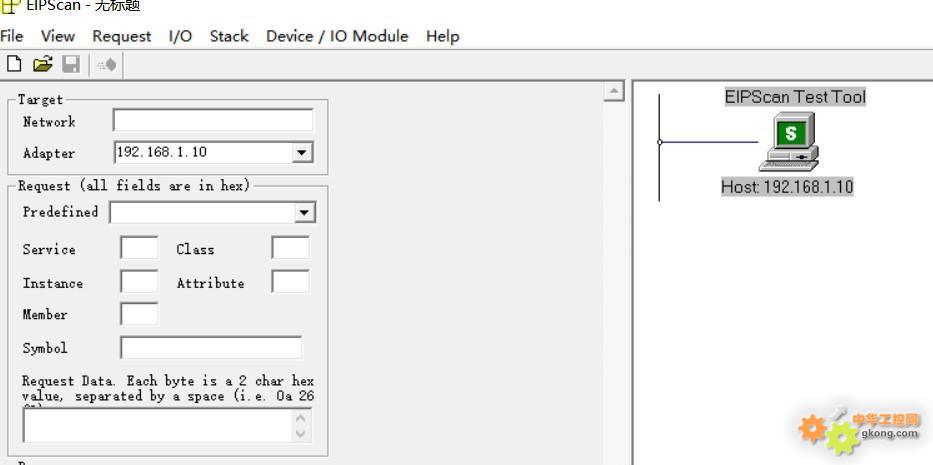

7.設置EtherNET/IP轉Modbus網關的EIP主站,
8.添加 EIP 的從站即 EtherNET 轉 Modbus 網關。

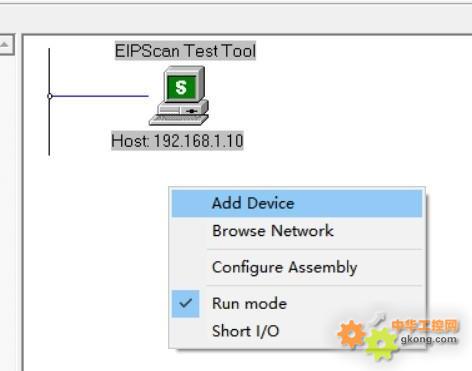

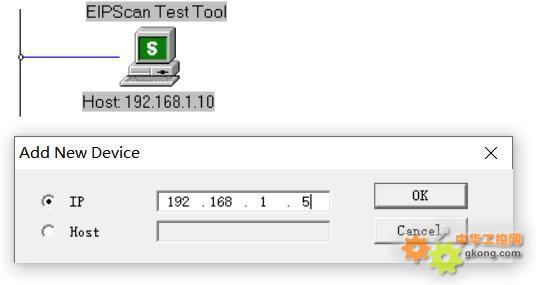

9.點擊 ADD Device 添加從站。
10.填寫從站 IP 即配置軟件里所配置的 IP，此軟件不需要輸入設備名稱，但在 AB 等 PLC 配置時需要填寫設備名稱。

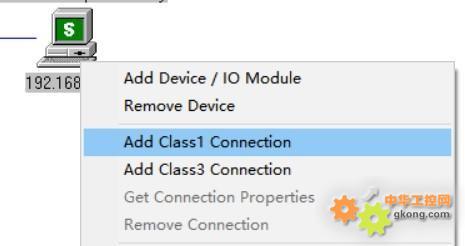

11.選擇 Add Class1 Connection。

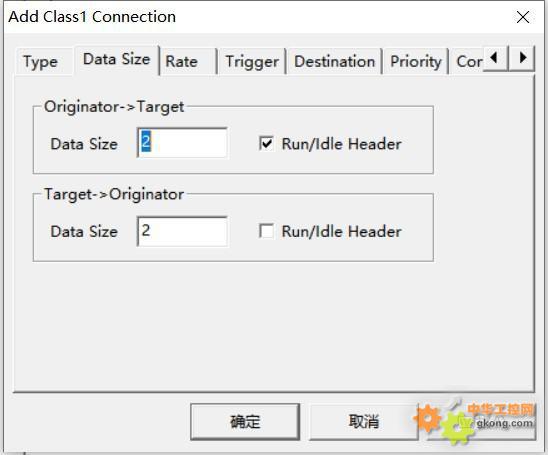

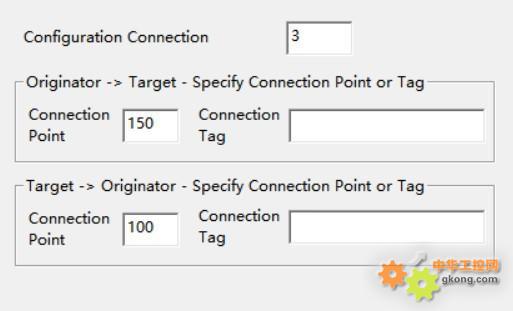

12.設置數據的輸入輸出長度。本例為 2 字節。
13.打開 modbus 從站軟件設置好對應參數即可讀取到數據。
以上就是小疆智控EtherNET轉Modbus網關的快速配置方法，在PLC中應先導入網關對應的eds文件再進行相應配置即可。
|
