西門子S7200plc通信不上實際問題和解決方法
現場通信的同學在現場調試的時候，現在特別是做項目改造的項目，西門子S7200plc通信面臨淘汰，但是在改造的項目中還能經�？吹剿麄兊纳碛�，下面我們就來說說用常規的編程電纜排查方法以及興達易控CHNet-S200針對s7200plc轉以太網的調試方法
西門子S7-200 PLC通訊連接不上，在設備正常的條件下，發生Micro/WIN不能與CPU通信的原因主要有：
1、Micro/WIN中設置的對方通信口地址與CPU的實際口地址不同
2、Micro/WIN中設置的本地（編程電腦）地址與CPU通信口的地址相同了（應當將Micro/WIN的本地地址設置為"0"）
3、Micro/WIN使用的通信波特率與CPU端口的實際通信速率設置不同
4、有些程序會將CPU上的通信口設置為自由口模式，此時不能進行編程通信。編程通信是PPI模式。而在"STOP"狀態下，通信口永遠是PPI從站模式。最好把CPU上的模式開關撥到"STOP"的位置
針對上述情況，可以在Micro/WIN左側的瀏覽條中點擊Communication（通信）圖標，在對話框中雙擊通信設備的圖標（如PC/PPI電纜），改變本地的連接屬性（本地地址或通信速率設置）；雙擊（刷新）圖標，并且選中Check all baudrate（檢查所有波特率）可以找到地址、速率不明的站點。此時應使用新的RS-232/PPI電纜或者USB/PPI電纜，或CP卡，否則不能覆蓋所有的波特率范圍。
上述的方式是用常規的編程電纜的檢查方式，調試相對復雜，后面給大家推薦下面一種方便快捷的方法，去排除現場遇到的問題（如遇到現場特殊情況，如：200PLC程序加密的情況，用作為200plc轉以太網方案更為方便快捷操作方法一樣適用）
S7200plc轉以太網調試以及解決辦法
- 以太網模塊采用興達易控CHNet-S7200型號S7200轉以太網模塊舉例

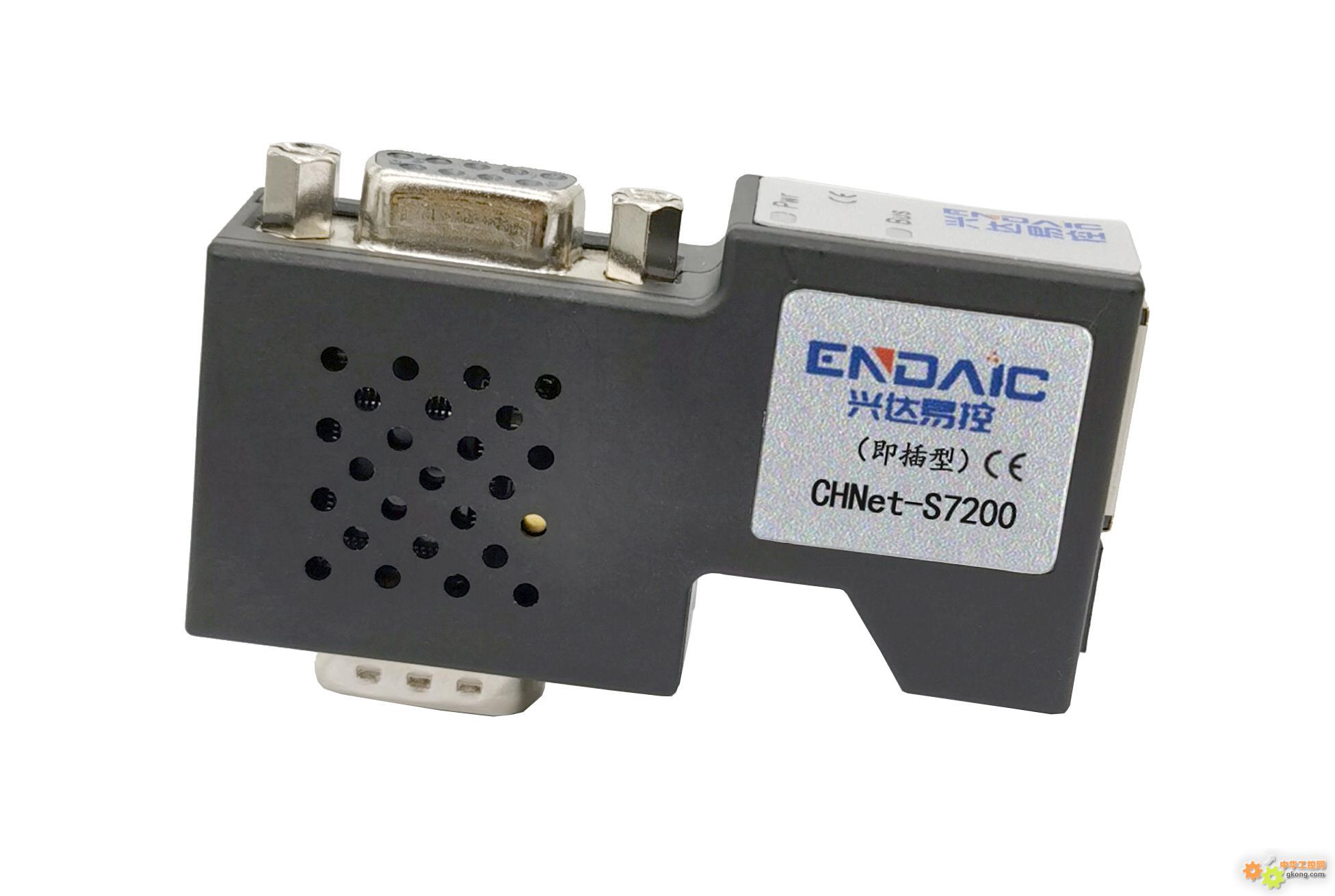

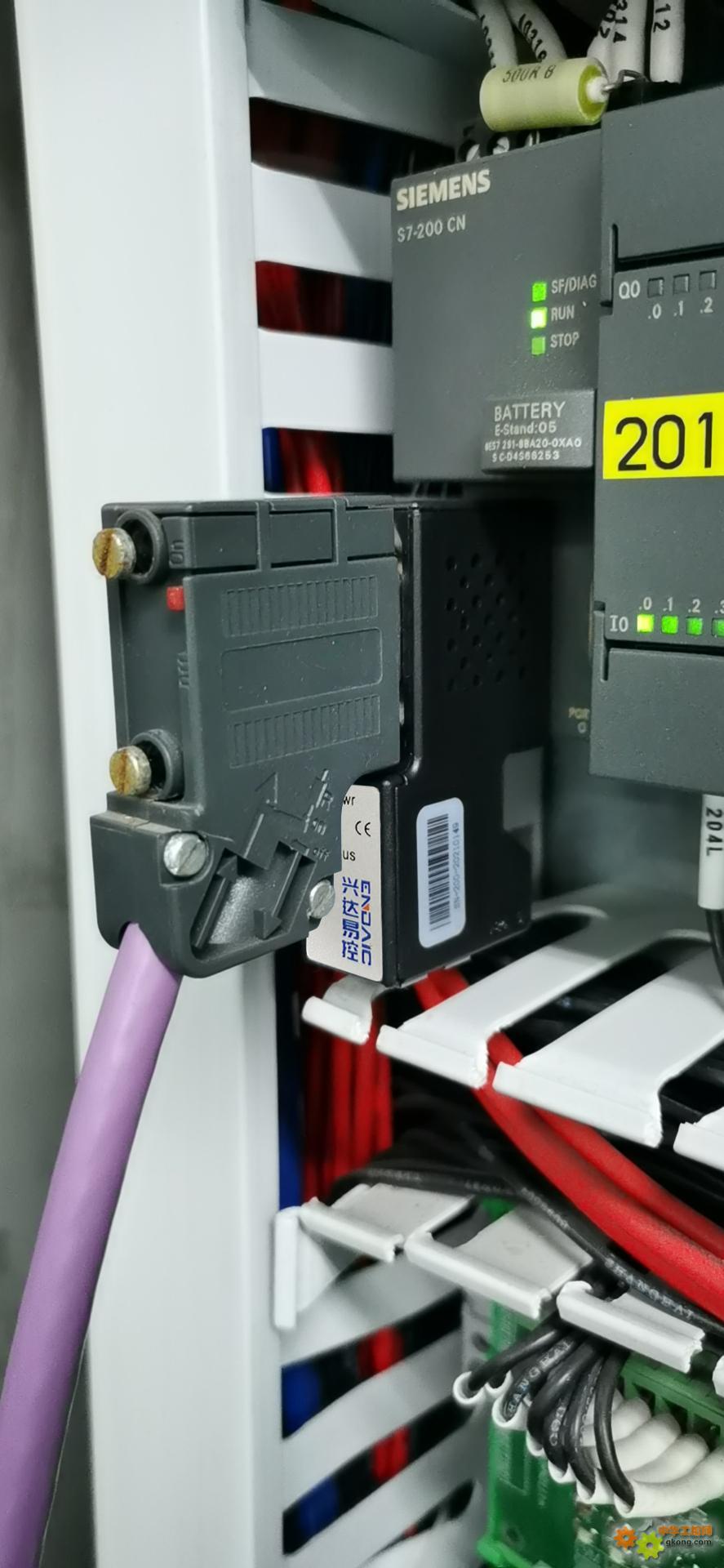

興達易控CHNet-S7200
采用s7200plc轉以太網方式在調試過程中有以下優點
- 無需更改PLC源程序，模塊采用即插即用（無需外接電源）
2.波特率及通信口地址采取自適應方式（波特率9.6Kbps~6Mbps自適應）
3.支持多主站通訊，擴展口可以連觸摸屏或其他主站
4.可同時實現S7TCP連接、ModbusTCP通訊，最多支持32個上位機的連接
5.免費提供CHNetS7 OPC服務器，支持OPC通道的SCADA以O(shè)PC方式與PLC進行通訊
利用興達易控CHNet-S7200plc轉以太網方式操作如下
一、通過 CHNet 編程驅動
興達易控CHNet-S7200應用

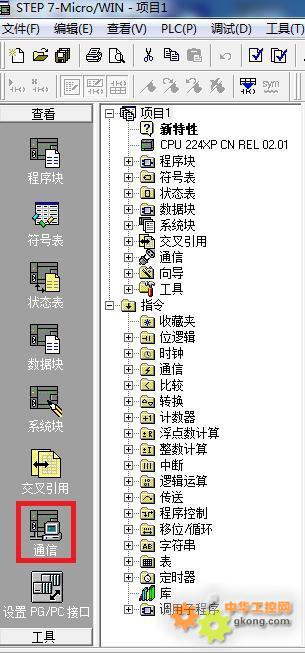

- 點擊左側導航欄的【通信】圖標；

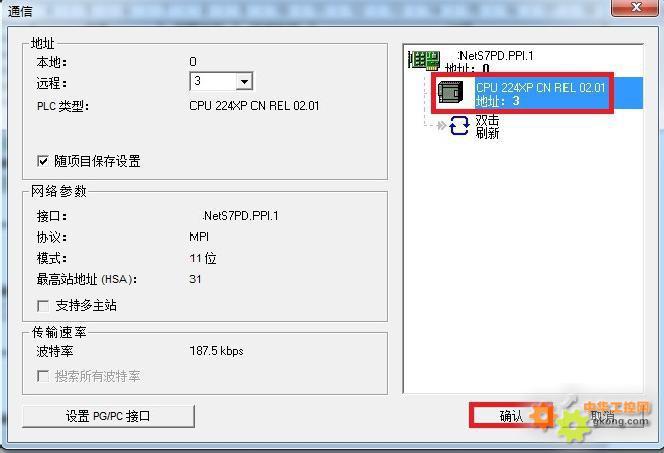

- 鼠標雙擊【雙擊刷新】圖標，選中刷新到的 PLC，點擊【確認】按鈕。
二、通過西門子的以太網驅動

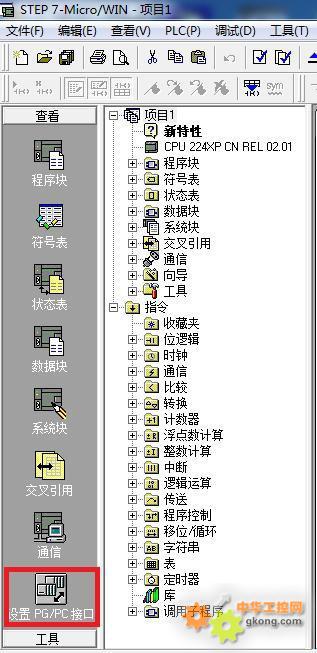

- 打開 MicroWIN 軟件，點擊左側導航欄的【設置 PG/PC 接口】圖標；

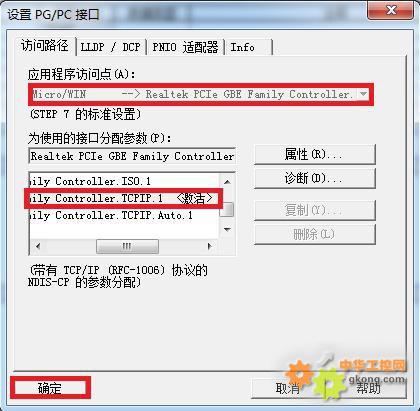

2.在【為使用的接口分配參數】中選擇計算機的網卡，確�！緫�(yīng)用程序訪問點】為 Micro/WIN—>計算機網卡,點擊【確定】按鈕；
注意：請選擇后綴為 TCPIP 的計算機網卡
3.點擊左側導航欄的【通信】；

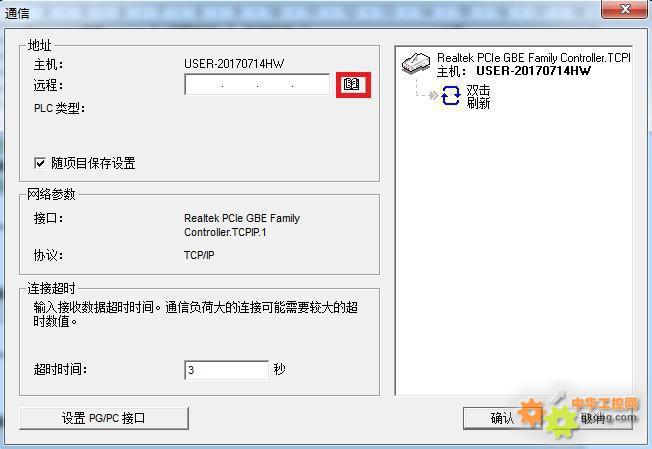

4.點擊如下圖標，打開 IP 地址瀏覽器；

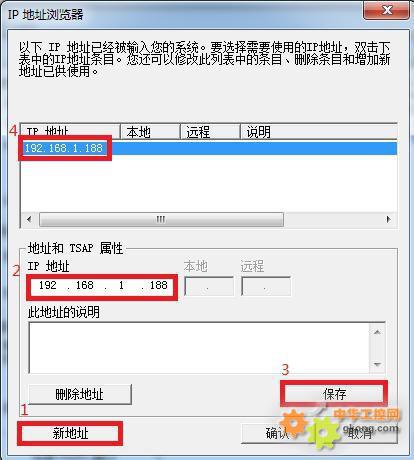

5.點擊【新地址】按鈕，在【IP 地址】中輸入模塊的 IP 地址，點擊【保存】按鈕，雙擊保存后的 IP 地址；

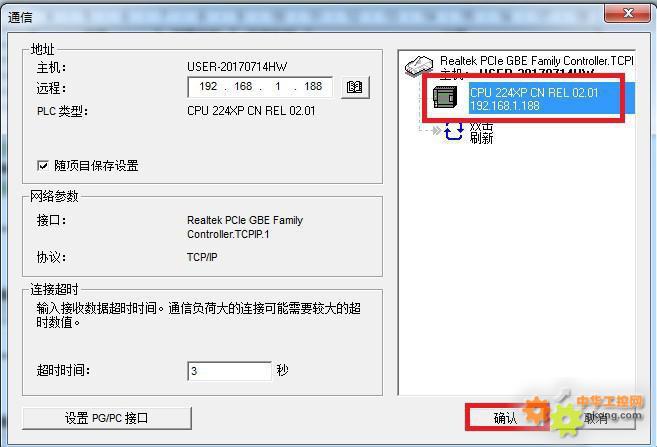

6.鼠標雙擊【雙擊刷新】圖標，選中刷新到的 PLC，點擊【確認】按鈕。
注意：通過西門子的以太網驅動時請?jiān)O(shè)置【S7TCP 默認目標 PLC 地址】為當前 PLC 通訊口的站地址。
相信經過這兩種方法去對現場改造項目的實用性上是很好的幫助，節省人工和時間成本。推薦閱讀西門子S7300PLC轉以太網通信配置方法
|
