基于IEC 61131-3標準的CODESYS開發系統中包含了集成化的可視化編輯器，可以在PLC 開發系統中直接創建顯示在目標設備，PC或Web 瀏覽器上的專業可視化界面。在過去十年中，CODESYS可視化已經在全球數以千計的工業機器和應用開發中得到證明。
它包含以下功能：
（1）CODESYS編程工具中集成了可視化編輯器，并且提供基于 IEC61131-3 標準的可視化組件來創建任意復雜的用戶界面。而作為整個項目的一部分，必要時可與PLC程序同時進行。另外它還有許多便利功能，例如對齊、根據鏈接數組變量重復元素、分組等。
（2）可以在一個工程中同時開發PLC應用與可視化應用，所有的應用開發工作都在上位的CODESYS編程系統中完成，不需要附加軟件。
（3）由于可視化組件完全集成在IEC61131-3的開發系統中，所以在進行可視化編程時，可直接訪問所有的應用程序變量，有效地提高了開發效率。
（4）創建用于機器和工廠操作的可視化屏幕，用于設備的測試和調試。創建的可視化屏幕可以根據需要被其他任務調用。
（5）可視化應用可以在不同的客戶端上顯示和操作，例如PLC開發系統、控制器內置的顯示屏、Web瀏覽器（帶有HTML5的平板電腦和智能手機）等多種不同的客戶端。
（6）集成擴展功能：例如可視化的數組訪問，實時數據記錄，擴展可視化組件，從可視化程序中調用PLC功能等。

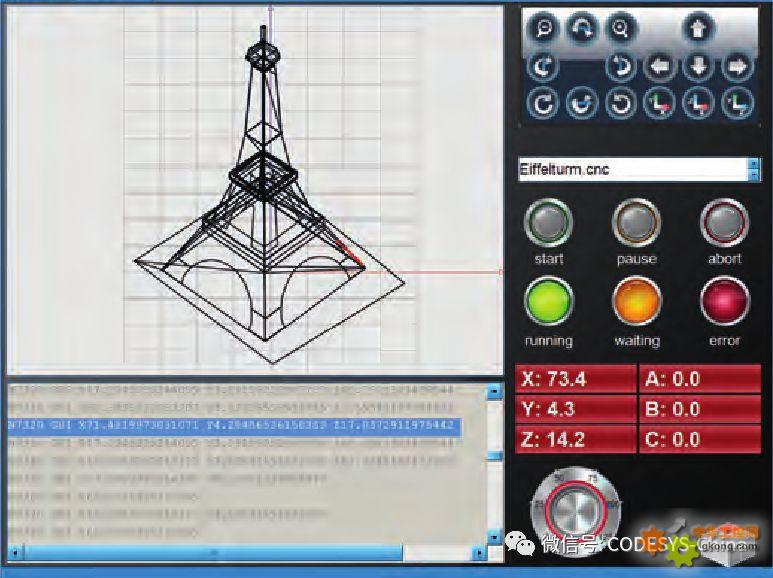

創建的可視化界面
CODESYS TargetVisu
在CODESYS中創建的可視化界面可以顯示在配備有CODESYS TargetVisu的控制器上，無需任何其他硬件，可視化界面直接顯示在控制器的內置或外置顯示器上。
CODESYS Target Visu有如下特點
用于顯示可視化屏幕的CODESYS控制器的可選擴展。
可視化擴展只能由設備制造商實現，需要定制CODESYS Runtime實時運行系統。
CODESYS TargetVisu獨立于硬件平臺，可以移植到不同的系統平臺（CPU，圖形處理器，圖形庫，操作系統）上。
具有獨立平臺的操作系統，例如Windows，Windows CE，Linux，QNX等等。同樣，CODESYS Target Visu同樣適用于無圖形庫的小型系統版本，占用的系統資源更低和但功能有所減少。
開發的控制器的可視化應用的功能、屬性和方法可以直接從可視化元件中調用。
如何使用CODESYS Target Visu？
CODESYS WebVisu
CODESYS WebVisu（網頁可視化）：顯示在標準瀏覽器（PC、平板電腦，智能手機）上的可視化界面。當用戶的控制器配備了CODESYS WebVisu后，可以隨時隨地在網絡瀏覽器中瀏覽可視化屏幕。
CODESYS WebVisu 特點
用于在Web瀏覽器中顯示可視化屏幕的CODESYS控制器的可選擴展（作為產品組件）。
集成自適應設計功能，可優化不同網絡顯示設備類型的信息顯示。
使用java腳本可選SSL解密的Web服務器和瀏覽器的通信。
幾乎支持所有系統的瀏覽器，包括IOS系統與安卓系統。
CODESYS HMI
在上位的CODESYS開發系統中可以直接創建可視化界面，并通過CODESYS HMI顯示在外置的專用顯示設備上。通過CODESYSD Data Server可以實現顯示設備與控制器的通信�？梢暬瘧�(yīng)用可以獨立于邏輯應用，而單獨地在上位編程環境中進行開發，這消除了控制器的計算負荷。同時，通過OPC UA Server，它可以同時鏈接到多個基于CODESYS開發的不同平臺的控制器。
CODESYS HMI有以下特點
CODESYS HMI用于實現在專用顯示設備或PC機上的可視化。
可視化項目工程可獨立于邏輯應用程序進行開發。
可以顯示基于CODESYS V2.3和CODESYS V3.5開發的控制器的過程數據。
支持CODESYS的所有可視化功能。
用戶怎樣使用CODESYS HMI？
在目標硬件平臺上運行CODESYS HMI Runtime。
在上位的CODESYS編程系統中新建一個CODESYS HMI工程。
選擇添加HMI項目的附加組件，例如報警，圖像，趨勢和單位轉換等。
選擇開發界面。用戶可以選擇專業的HMI的開發界面，或者常規的編程界面。
在數據資源管理器中添加數據源，例如選擇連接類型，以及添加顯示控制器的地址。
瀏覽數據源提供的數據，選擇相應的感興趣的變量。
在集成的可視化編輯器中創建描述機器或工廠的可視化對象。
在目標設備上下載并啟動可視化。
