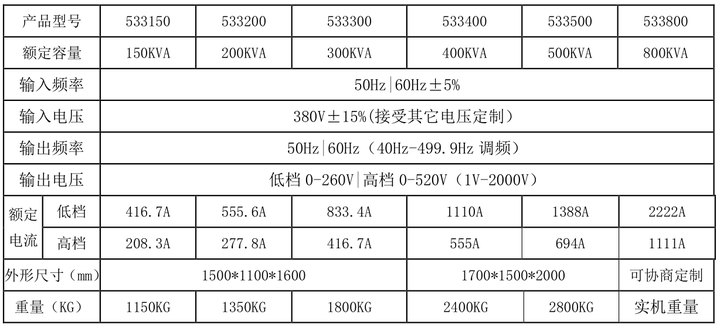

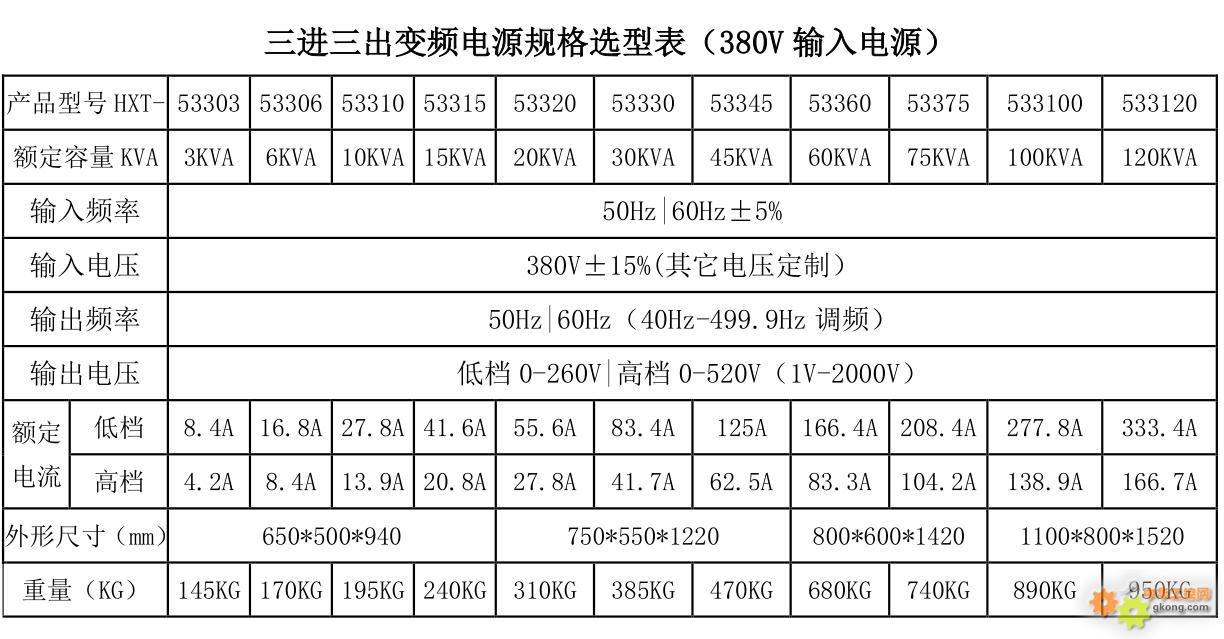

http://www.hxtpower.com官網深圳市華鑫泰電氣有限公司銷售電話：158 1723 2345變頻電源功能及使用說明型號選型
1.輸出頻率、電壓可調
變頻電源調壓調頻模式：輸出電壓和頻率設定值從零至額定值連續可調，調壓和調頻輸出模式根據客戶后端負載使用情況自動切換。

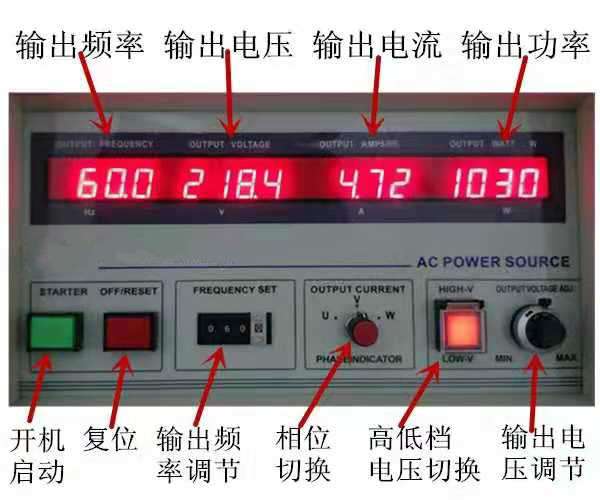

2.可調控制面板顯示功能
變頻電源采用LED四位高清數碼顯示，具有顯示功能，輸出頻率、輸出電壓、負載電流、負載功率；通過操作面板調節窗口可調節電源運行的所用參數；在顯示窗口可以查看電源運行狀態和運行參數值。
3. 控制面板調節功能
1）一鍵啟動（電源通電5s-10s后按擊啟動開關即可開始工作運行）
2）一鍵復位（當電源或后端出現故障以及電源完成工作）
3）頻率調節（頻率調節步幅為0.1Hz|40-499.9HZ連續調節）
4）三相切換（切換三相U、V、W相電壓）
5）高低檔切換（三相高檔電壓0-520V可調，低檔電壓0-260V可調；其他電壓可定制）
（單相高檔電壓0-300V可調，低檔電壓0-150V可調；其他電壓可定制）
6）電壓調節（電源輸出線電壓可在額定電壓內連續可調，步幅0.1V）
4.短路保護功能
變頻電源能夠適應電源運行中短路以及電源啟動輸出短路兩種短路輸出情況，并且能夠在短路發生時，電源停止輸出并發出報警聲，同時在主板上提示報警信息。
5.具有輸入電壓檢測功能能
變頻電源具有輸入電壓檢測電路，在輸入電壓出現異常情況時，電源會產生報警并保護。
6.電源具有自放電功能
變頻電源內部具有放電電路，在電源停止輸出以后能夠快速釋放存在輸出電容的電能，以防止在停止?fàn)顟B(tài)下誤碰輸出端子，造成人身傷害。
7.緊急停止功能
變頻電源具有緊急停止按鈕，在緊急情況下能夠通過該按鈕可以瞬間停止電源輸出。
8.外部模擬接口（選配/訂購說明）
變頻電源具有外部模擬接口，可以實現電源啟動停止控制，緊急停止控制，故障檢測以及電源運行狀態檢測，電源輸出電壓電流的調節，輸出電壓參數的檢測。

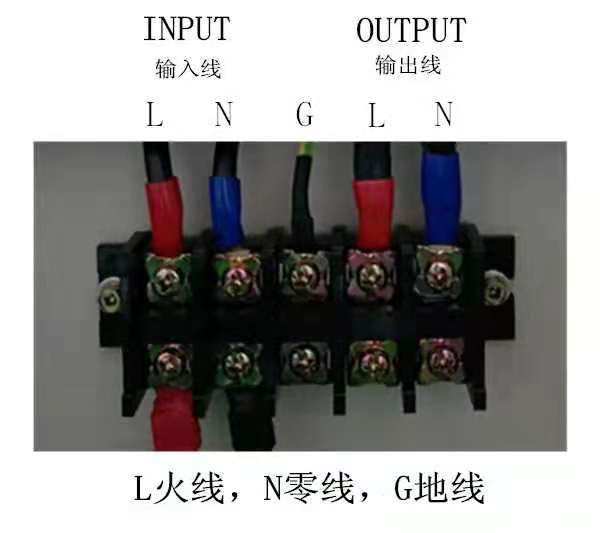

單進單出變頻電源接線示意圖
1、L、N 是主電路電源端子，連接單相工頻電源，內接變頻電源輸入端
2、L、N 是變頻電源輸出端子，連接所需要的供電設備
3、G是變頻電源外殼接地用，必須與大地相接接地

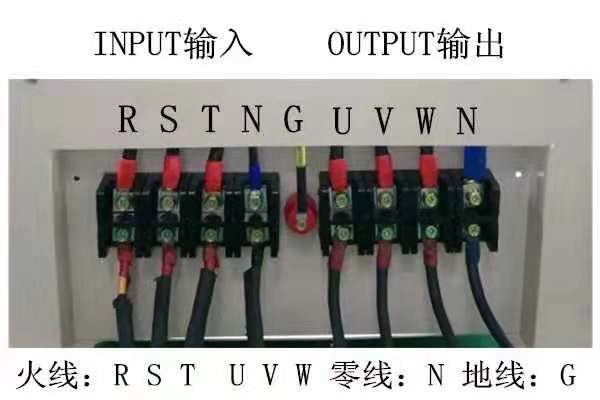

三進三出變頻電源示意圖
1、R、S、T是主電路（市電）電源端子，連接三相變頻電源輸入端
2、U、V、W是變頻電源輸出端子，連接三相所需要供電的設備
3、G是變頻電源外殼接地用，必須與大地相接接地
市電電源與變頻電源的連接時需要注意電源線絕對不能接U、V、W端，否則會損壞變頻電源內部電路，由于變頻電源工作時可能會漏電，為安全起見，必須將接地端子與接地線連接好，以便于泄放變頻電源漏電電流。
