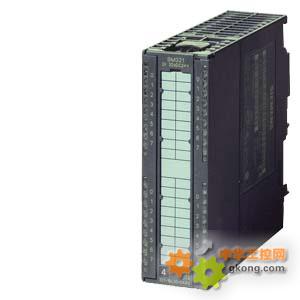

6ES7323-1BL00-0AA0西門子SM323模塊技術數據
|
|
S7-300西門子plc，SM323擴展模塊, 16DI/DO, DC24V, 0,5A
數字模塊SM 323，電位隔離， 16入和16出，24V DC，0.5A，總電流4A，徐配套1個40針前連接器。
|
|
SM323西門子plc擴展模塊6ES7323-1BL00-0AA0的電源電壓
|
|
負載電壓 L+
|
|
● 額定值 (DC)
|
24 V
|
|
● 允許范圍，下限 (DC)
|
20.4 V
|
|
● 允許范圍，上限 (DC)
|
28.8 V
|
|
SM323西門子plc擴展模塊6ES7323-1BL00-0AA0的輸入電流
|
|
來自負載電壓 L+（空載），最大值
|
80 mA
|
|
來自背板總線 DC 5 V，最大值
|
80 mA
|
|
功率損失
|
|
功率損失，典型值
|
6.5 W
|
|
SM323西門子plc擴展模塊6ES7323-1BL00-0AA0的數字輸入
|
|
數字輸入端數量
|
16
|
|
輸入特性符合 IEC 61131，類型 1
|
是
|
|
可同時控制的輸入端數量
|
|
水平安裝位置
|
|
— 最高可達 40 ℃，最大值
|
16
|
|
— 最高可達 60 ℃，最大值
|
8
|
|
垂直安裝位置
|
|
— 最高可達 40 ℃，最大值
|
16
|
|
輸入電壓
|
|
● 輸入電壓類型
|
DC
|
|
● 額定值 (DC)
|
24 V
|
|
● 對于信號“0”
|
-30 至 +5V
|
|
● 對于信號“1”
|
13 至 30V
|
|
輸入電流
|
|
● 對于信號“1”，典型值
|
7 mA
|
|
SM323西門子plc擴展模塊6ES7323-1BL00-0AA0的數字輸出
|
|
數字輸出端數量
|
16
|
|
短路保護
|
是
|
|
● 響應閾，典型值
|
1 A
|
|
感應式關閉電壓的限制
|
L+ (-48 V)
|
|
控制數字輸入
|
是
|
|
輸出端的通斷能力
|
|
● 照明負載時的最大值
|
5 W
|
|
負載電阻范圍
|
|
● 下限
|
48 ?
|
|
● 上限
|
4 k?
|
|
輸出電壓
|
|
● 對于信號 “1”，最小值
|
L+ (-0.8 V)
|
|
開關頻率
|
|
● 電阻負載時的最大值
|
100 Hz
|
|
● 電感負載時的最大值
|
0.5 Hz
|
|
● 照明負載時的最大值
|
100 Hz
|
|
輸出端的總電流（每組）
|
|
水平安裝位置
|
|
— 最高可達 40 ℃，最大值
|
4 A
|
|
— 最高可達 60 ℃，最大值
|
3 A
|
|
垂直安裝位置
|
|
— 最高可達 40 ℃，最大值
|
2 A
|
|
傳感器
|
|
可連接傳感器及西門子變頻器等
|
|
● 雙線傳感器
|
是
|
|
— 允許的閉路電流（雙線傳感器） 最大值
|
1.5 mA
|
|
電位隔離
|
|
數字輸入電位隔離
|
|
● 在通道之間
|
是
|
|
● 在通道之間，分組點數
|
16
|
|
● 在通道和背板總線之間
|
是; 光電耦合器
|
|
數字輸出電位隔離
|
|
● 在通道之間
|
是
|
|
● 在通道之間，分組點數
|
8
|
|
● 在通道和背板總線之間
|
是; 光電耦合器
|
|
絕緣
|
|
絕緣測試，使用
|
DC 500 V
|
|
連接技術
|
|
需要的前置插頭
|
40 針
|
|
SM323西門子plc擴展模塊6ES7323-1BL00-0AA0的尺寸
|
|
寬度
|
40 mm
|
|
高度
|
125 mm
|
|
深度
|
120 mm
|
|
SM323西門子plc擴展模塊6ES7323-1BL00-0AA0的重量
|
|
重量，約
|
260 g
|
S7-300系列西門子plc支持采用西門子觸摸屏等HMI產品在線監控。
|
