    觸摸屏對每一臺它所支持的PLC都可以支持【主機－副機】通信方式。所有的觸摸屏一臺連著一臺，而第一臺和PLC連接。和PLC直接相連接的第一臺觸摸屏必須【多臺人機互連】設置為【主機】，所有其它的不跟PLC直接相連的應【多臺人機互連】設置為【副機】，它們可以通過第一臺觸摸屏來獲得PLC數據。理論上對連接的觸摸屏的數目是沒有限制的，但是連接的觸摸屏超過3臺時，系統響應的速度可能會較慢。

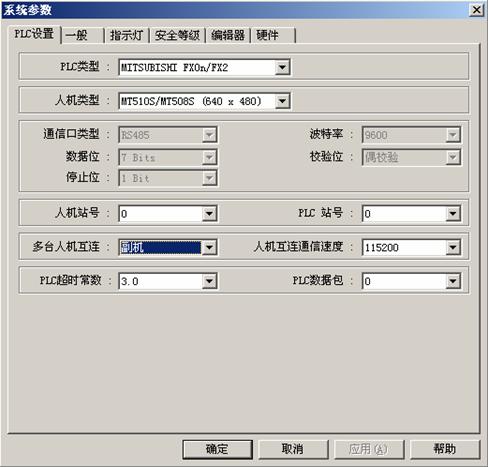

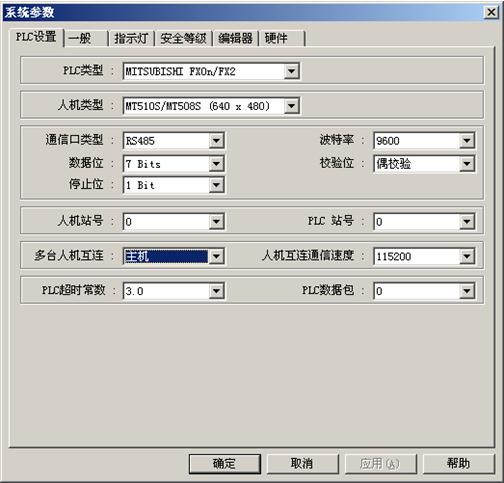

    在多臺觸摸屏互連時，下載到主機和副機的工程程序其內容都是一樣的，都是在EB500組態軟件中設計好的，但是在下載時，下載到主機（即和PLC連接的第一臺觸摸屏）的程序必須把【系統參數】中的【多臺人機互連】設為【主機】，下載到其它觸摸屏的程序則應在此設為【副機】。

注意：所有的相連的觸摸屏必須設置為相同的速率，當觸摸屏被設置為【副機】時，觸摸屏將會忽略它和PLC 之間的通信參數（串口,波特率, ...），而始終使用PLC【RS-232】口來接收從第一臺觸摸屏傳來的數據.如下所示：

    關于多臺人機互連的通信參數的設置請參看【系統參數】的【PLC設置】部分內容。
    主機和PLC之間的連接方式和一般情況下的連接方式是一樣的，因此可以參照附錄I的連接方式來連接主機和PLC。而從機的連接方式有2種情況。

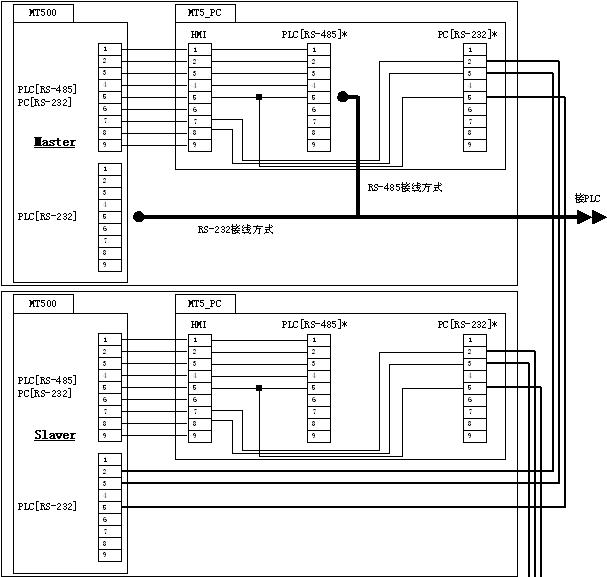

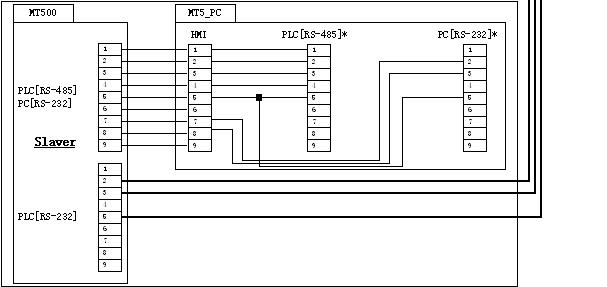

    多臺觸摸屏互連的方式有兩種，一種是PLC為RS-232方式，另一種為RS-485方式。其原理圖都是一樣的，如下圖所示：

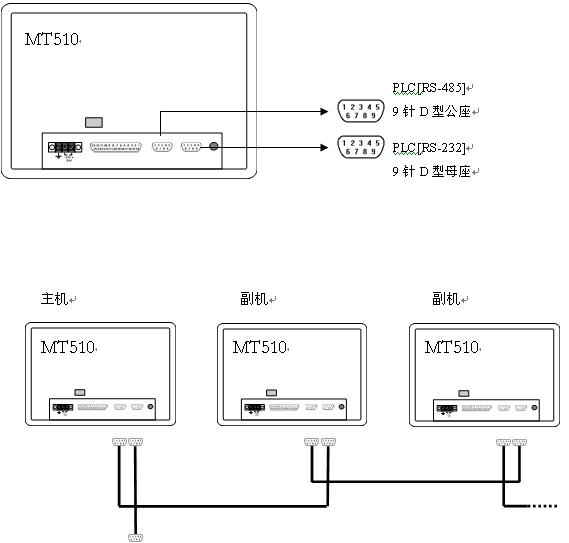

1、連接PLC的通信口為RS-232(例如OMRON的PLC).示意圖如下：
5
                       接各種類型PLC

觸摸屏之間互聯的連線方式：

副機 PLC[RS-232]9針母座	主機 PC[RS-232] 9針公座
2  TD	8  RD
3  RD	7  TD
5  GND	5  GND

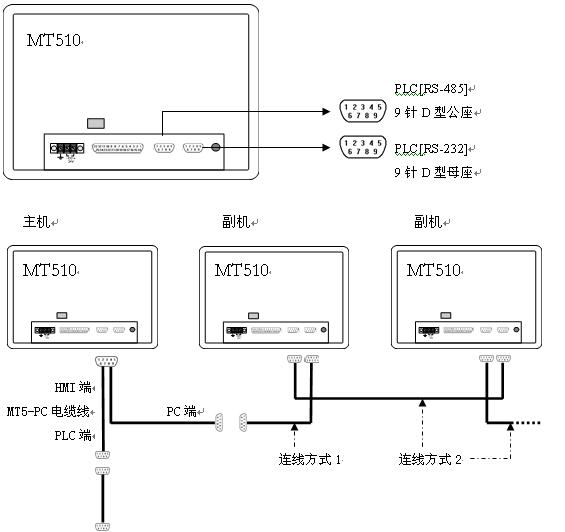

2、連接PLC的通信口為RS-422、485(例如三菱PLC)，示意圖如下

             接各種類型PLC
觸摸屏之間互聯的連線方式：
連線方式1：

副機 PLC[RS-232]9針母座	主機 PC[RS-232] 9針公座
2  TD	8  RD
3  RD	7  TD
5  GND	5  GND

連線方式2：

副機 PLC[RS-232]9針母座	主機 MT5_PC電纜線PC端 9針母座
2  TD	3  RD
3  RD	2  TD
5  GND	5  GND

EasyView MT500系列觸摸屏與PLC的“一屏多機”連接方式

    EasyView MT500系列觸摸屏支持“擴展”的地址操作模式，可以直接支持與PLC的“一屏多機”的連接方式，即一臺觸摸屏人機界面可以直接操作與之通過RS422/485相連的多臺PLC的寄存器地址，必需注意的是這多臺的PLC必須屬于相同的廠牌，或者支持相同的通訊協議和寄存器地址類型。有關”擴展”的地址操作模式請參考說明書的第7章“系統參數”里的論述，本章主要介紹如何進行“一屏多機”系統的硬件連接。
    首先需要說明的是：并不是所有的能夠與MT500觸摸屏進行單機通訊的PLC都可以支持“一屏多機”系統的連接，因?yàn)樵谝恍㏄LC控制器的通訊協議中不包含PLC站號的信息，或者雖然有站號信息但不支持組成多臺互聯的網絡系統。目前，支持與MT500觸摸屏構成“一屏多機”的PLC類型有如下幾種：

廠   牌	型 號 系 列	通 訊 協 議	說  明
OMRON	CPM / CQM / C200H系列	歐姆龍 HostLink通訊協議
Modicon	Compact(A/E984) / Momentum / Quantum系列	施奈德 Modbus RTU通訊協議
Mitsubishi	FX系列	三菱 ComputerLink通訊協議	僅FX系列的通訊BD模塊支持ComputerLink通訊協議
Idec	Micro3 / OpenNet系列	和泉 DataLink通訊協議
Facon	FB系列	永宏 Fatek專用通訊協議
LG	Master-K / GLOFA系列	LG Cnet通訊協議	Master-K系列的K10S/30S/ 60S不支持Cnet通訊協議
Delta	DVP系列	臺達 DVP編程專用協議

    由于RS232無法支持多點（multi-drop）的連接方式，所以當“一屏多機”系統中的PLC沒有RS422/485端口時，必須配置通訊適配器將RS232轉換成為RS422/485信號才能連接。具體的系統硬件連接隨著采用的PLC的不同而不同，下面是兩個通用的圖例：

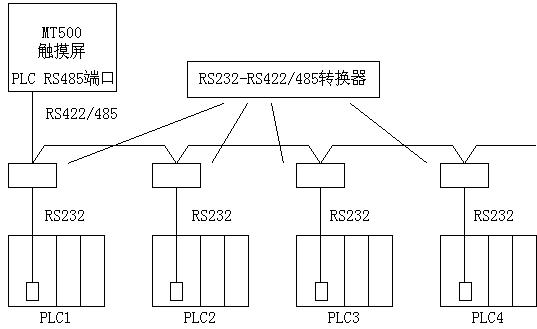

1.    PLC為RS232通訊端口：

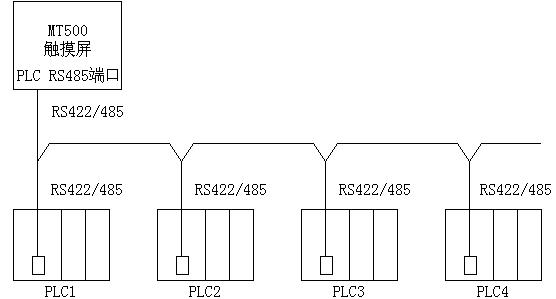

2.    PLC為RS422/485端口

    各個廠商的通訊協議支持的站點數量不同，請不要超過他們限制的范圍，另外各個PLC生產廠家都會提供RS232-RS422/485的轉換器，或者將專用接口轉換為RS422/485的通訊適配器，您可以根據廠家的建議來組成以上的“一屏多機”系統，也可以采用自己選擇的轉換器和適配器來連接，但需要注意參考硬件的使用手冊，以避免接線的錯誤造成無法通訊。

下面是以O(shè)MRON 系列PLC為例的兩種具體接線圖：

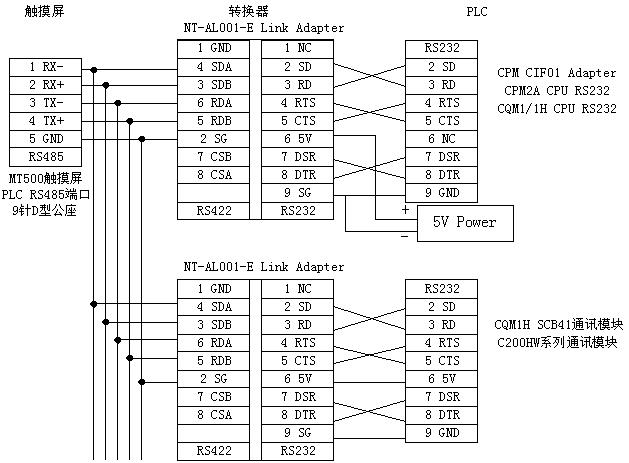

1.    利用HostLink協議通過PLC或模塊的RS232端口經RS232-RS422/485轉換器連接

    說明：OMRON的HostLink協議允許最大連接32個站點，NT-AL001-E Link適配器是OMRON提供的一種RS232-RS422通訊轉換器，它需要5V的直流電源才能工作，電源可以來自外部供應，也可以來自某些提供電源針腳的通訊模塊，請注意使用時的有關撥碼開關的設定，推薦的設定如下：
DIP Switch Setting:
Pin 1: ON
Pin2: ON
Pin3: OFF
Pin4: OFF
Pin5: OFF
Pin6: ON
具體撥碼開關的含義請參考OMRON的使用說明書。
    經過轉換后的RS422就可以實現多臺的并接了，為了方便客戶的連接，OMRON也提供了一個內部并接的分配器3G2A9-AL001-E Link Adapter，請參考OMRON的型錄選購。
    在觸摸屏的軟件設定中，只需要改變通訊口類型為RS485，并設定使用擴展地址方式，就可以利用一臺觸摸屏操作不同站號的PLC中的地址，具體設定如下：
EasyBuilder500軟件設置：

參數項	推薦設置	可選設置	注意事項
PLC類型	OMRON	OMRON / OMRON(485 2W)
通信口類型	RS485	RS232/RS485
數據位	7	7 or 8	必須與PLC通信口設定相同
停止位	2	1 or 2	必須與PLC通信口設定相同
波特率	9600	9600/19200/38400/ 57600/115200	必須與PLC通信口設定相同
校驗	偶檢驗	偶檢驗/奇校驗/無	必須與PLC通信口設定相同
人機站號	0	0-255	對此協議不需要設定
PLC站號	0	0-255	多臺連接時不需要設定
多臺人機互連	關閉	關閉/主機/副機	僅用于多臺人機互連
人機互連通信速度	115200	38400/115200	僅用于多臺人機互連
PLC超時常數	3.0	1.5-5.0	請采用默認設定
PLC數據包	0	0-10	建議在0-10范圍內設置

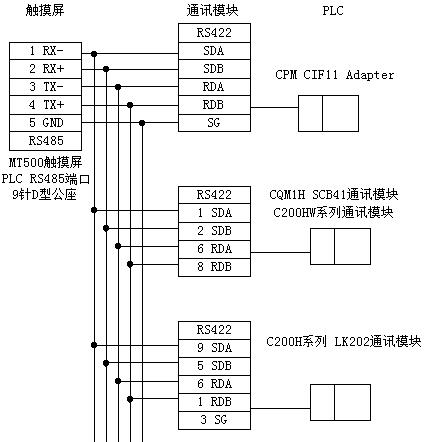

2.    利用HostLink協議通過PLC或模塊的RS422/485端口連接


說明：請注意有關通訊模塊的撥碼開關的設定，可以通過撥碼開關設定選擇四線式或者兩線式，如果選擇兩線式，則必須在軟件中需要設定PLC類型為OMRON (485 2W)。
